Care sunt tipurile comune de supape de control utilizate în aplicațiile industriale?

În sistemele de conducte industriale,Verifică supapesunt părți cruciale care garantează fluxul unidirecțional și opresc fluxul de spate. Funcționarea lor este esențială pentru prevenirea contaminării, conservarea eficacității sistemului și protejarea echipamentelor. O serie de variabile, inclusiv tipul de fluid, presiunea și condițiile de curgere, influențează alegerea tipului de supapă de verificare pentru o anumită aplicație. Cele mai populare tipuri de supape de control utilizate în setările industriale sunt examinate mai jos.

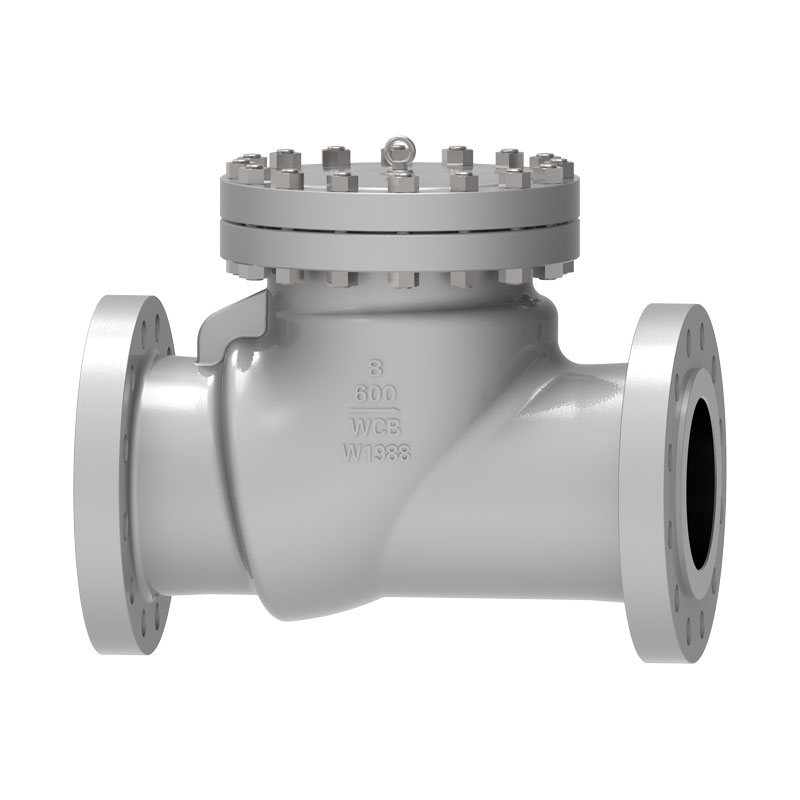

1. Supapă de control swing

Cum funcționează:

O supapă de verificare swing are un disc sau un clapetă care se leagănă când fluidul curge în direcția înainte. Când debitul se oprește sau se inversează, gravitația sau presiunea din spate determină închiderea discului, prevenind fluxul de întoarcere.

Aplicații:

- Sisteme de apă și ape uzate

- conducte de petrol și gaze

- Sisteme de pompare

Avantaje:

- Design simplu

- Potrivit pentru sisteme de joasă presiune

- cădere minimă a presiunii în timpul funcționării

2. Supapă de verificare a bilei

Cum funcționează:

O supapă de verificare a bilei folosește o bilă sferică pentru a bloca fluxul invers. Când lichidul curge în direcția dorită, mingea se îndepărtează de scaunul supapei. Când fluxul se oprește sau se inversează, mingea se întoarce pe scaun, sigilând supapa.

Aplicații:

- Procesare chimică

- Industrii de produse alimentare și băuturi

- Sisteme de manipulare a suspensiei

Avantaje:

- Design compact

- Eficient în manipularea lichidelor vâscoase sau a suspensii

- Cerințe reduse de întreținere

3. Valva de verificare a ridicatului

Cum funcționează:

Într -un liftVerificați supapa, discul este ridicat vertical pe scaun prin fluxul de lichid înainte. Când fluxul se inversează, discul se întoarce pe scaun, închizând supapa.

Aplicații:

- Sisteme cu aburi

- conducte de înaltă presiune

- Aplicații de gaz

Avantaje:

- Ideal pentru aplicații de înaltă presiune

- Oferă un etanșare strânsă împotriva fluxului de spate

- Potrivit pentru instalații orizontale și verticale

4. supapa de verificare a diafragmei

Cum funcționează:

O diafragmă flexibilă acționează ca un mecanism de etanșare în această supapă. Fluxul înainte ridică diafragma, permițând trecerea fluidului, în timp ce fluxul din spate îl apasă pe scaunul supapei pentru a preveni fluxul invers.

Aplicații:

- Industrii farmaceutice

- Prelucrarea alimentelor

- Sisteme de fluide corozive

Avantaje:

- Excelent pentru manipularea lichidelor sensibile sau corozive

- Oferă un sigiliu fără contaminare

- Funcționare liniștită

5. Valva de verificare Duckbill

Cum funcționează:

În formă de factură a unei rațe, această supapă se deschide atunci când presiunea fluidului se împinge împotriva ei și se închide strâns sub presiunea din spate.

Aplicații:

- Sisteme marine și de ape uzate

- Managementul apelor pluviale

- Sisteme de ieșire

Avantaje:

- flexibil și ușor

- Funcționare non-mecanică

- rezistent la înfundare

6. Valvă de verificare a plafonului

Cum funcționează:

Această supapă compactă se potrivește între două flanșe de țeavă și are un disc care se leagănă sau se ridică pentru a permite fluxul înainte. Când fluxul se inversează, discul se închide, prevenind fluxul de întoarcere.

Aplicații:

- Sisteme constrânse de spațiu

- Sisteme HVAC

- Procesare chimică

Avantaje:

- Proiectare ușoară și compactă

- cădere minimă de presiune

- Ușor de instalat

7. Supapă de verificare tăcută

Cum funcționează:

Supapele de verificare silențioase folosesc un mecanism încărcat cu arc pentru a închide valva rapid atunci când debitul se oprește, prevenind ciocanul de apă (o creștere a presiunii cauzate de inversarea bruscă a debitului).

Aplicații:

- Sisteme HVAC

- Rețele de alimentare cu apă

- Sisteme de pompare

Avantaje:

- elimină ciocanul de apă

- Funcționare liniștită

- durabil și eficient

Selectarea supapei de verificare corespunzătoare

Luați în considerare următoarele elemente atunci când alegeți o supapă de verificare pentru aplicația dvs .:

Faceți ca tipul de fluid să fie compatibil cu materialul supapei.

Selectați o supapă care este capabilă să gestioneze presiunile și debitele sistemului.

- Spațiu de instalare: supapele de verificare a waferului și alte mici opțiuni sunt perfecte pentru spațiile limitate.

Cerințe de întreținere: Pentru sisteme importante, alegeți supape care necesită mai puțin întreținere.

În concluzie

În aplicațiile industriale, supapele de verificare sunt esențiale, deoarece asigură fluxul unidirecțional, neted și stoparea fluxului. Fiecare formă de supapă de verificare, de la swing și bilă la diafragmă și tipuri de rațe, are avantaje speciale adecvate pentru anumite sisteme și sectoare. Selectarea celei mai bune supape pentru a îmbunătăți performanța și dependența sistemului poate fi mai ușoară dacă știți caracteristicile sale.
