Cum rezolvă supapa fluture cu flanșă cu angrenaj extins barierele de funcționare pentru sistemele de conducte industriale îngropate și izolate?

1. Compoziția structurală completă și principiul de lucru de bază

1.1 Dispunerea componentelor împărțite a flanșei, a tijei extinse și a angrenajului

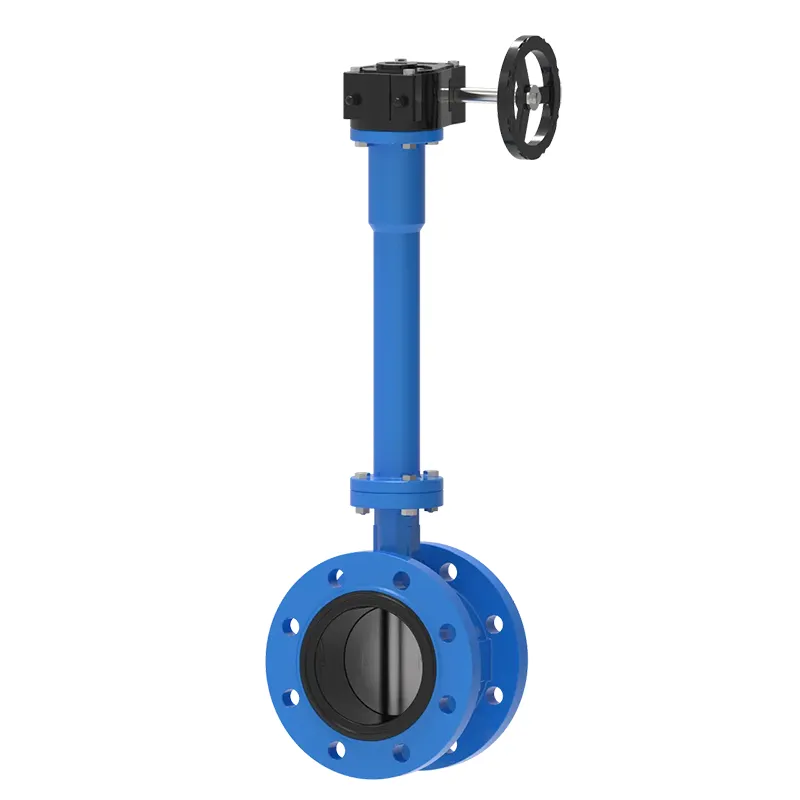

Trei module funcționale de bază constituie întregul corp de supapă, fiecare întreprinzând conexiuni independente la conducte, transmisie cuplului și, respectiv, sarcini de reglare a debitului. Corpul supapei cu flanșă dublă adoptă o formă de conexiune cu șuruburi pe toată fața, care formează îmbinări de etanșare rigide cu flanșe de conductă potrivite, evitând riscul mediu de scurgere cauzat de strângerea slăbită a supapelor wafer sub fluctuația presiunii pe termen lung. Ansamblul tijă extinsă este partea cea mai diferențiată în comparație cu supapele fluture obișnuite, care extinde roata de mână de acționare a angrenajului la solul accesibil sau la platforma echipamentului, separând poziția de funcționare de partea corpului supapei îngropată sau izolată.

Cutia de reducere a angrenajului melcat instalată pe partea superioară a tijei prelungite transformă cuplul mare necesar pentru rotirea discului cu diametru mare în forță ușoară de acționare a roții de mână, ceea ce reduce eficient intensitatea muncii fizice pentru operatori. În interiorul cutiei de viteze, melcul de precizie și structura roții melcate pot bloca discul la orice unghi de deschidere fără dispozitive de poziționare auxiliare, realizând o stare stabilă de reglare a debitului fix pentru o funcționare îndelungată a conductei. Toate piesele transmisiei din interiorul tijei extinse adoptă o conexiune canelară integrată, asigurând rotația sincronă între angrenajul roții de mână și discul fluture intern fără alunecarea transmisiei după mii de cicluri de deschidere și închidere.

• Conexiunea rigidă cu flanșă dublă îmbunătățește stabilitatea generală a etanșării în cazul fluctuațiilor de presiune
• Tijă prelungită personalizabilă transferă punctul de operare din zona îngropată/izolata
• Reducerea angrenajului melcat reduce cuplul de operare pentru reglarea conductelor de calibru mare
• Structura integrată a tijei spline elimină riscul de eroare de alunecare a transmisiei

1.2 Interceptare medie și mecanism de reglare a fluxului

Discul fluture circular fixat pe capătul inferior al tijei extinse se rotește cu 90 de grade în jurul axei centrale verticale pentru a finaliza deschiderea completă, accelerarea parțială și închiderea completă a secțiunii transversale a conductei. Când discul se rotește paralel cu direcția de curgere medie, conducta formează un pasaj neobstrucționat; atunci când se rotește perpendicular pe direcția de curgere, marginea exterioară a discului se potrivește strâns cu inelul de etanșare elastic din interiorul corpului supapei pentru a realiza interceptarea cu scurgeri zero a lichidului, gazului și mediului mixt. Cutia de viteze cu scară unghiulară poate regla cu precizie unghiul de rotație al discului în intervalul 0-90 de grade, realizând o reglare liniară continuă a debitului în loc de controlul comutatorului în două stări a supapelor simple cu mâner.

Tija extinsă este echipată cu componente de etanșare a împachetarii multistrat la îmbinarea corpului supapei și manșon prelungit, ceea ce împiedică scurgerea mediului de conductă în sus de-a lungul spațiului tijei către zona de antrenare a angrenajului, evitând rugina angrenajului și poluarea medie a pieselor de operare. Setul de ambalare poate fi înlocuit fără a scoate întreaga supapă din conductă în timpul întreținerii ulterioare, simplificând foarte mult lucrările de reparații la fața locului a supapelor îngropate care sunt dificil de dezasamblat.

2. Standarde de potrivire a materialelor pentru corp, tijă și componente de etanșare

2.1 Clasificarea corpului supapei și a materialelor discului pentru diferite medii de mediu

Selectarea calității materialului determină în mod direct ciclul de funcționare stabil pe termen lung al supapei în condiții specifice de temperatură medie și coroziune. Corpul supapei din fontă ductilă cu acoperire epoxidică este utilizat pe scară largă în alimentarea cu apă municipală, protecția împotriva incendiilor și conductele de apă de răcire, cu rezistență bună la eroziunea medie a apei neutre și dificultate scăzută de procesare a producției. Corpul WCB din oțel carbon este potrivit pentru conductele de transport de abur și ulei la temperatură înaltă, menținând rezistența mecanică stabilă la temperaturi medii de până la 425 ℃. Corpul din oțel inoxidabil CF8/CF8M se potrivește la conductele de apă medii și de coastă care conțin sare chimică pe bază de acid, rezistând coroziunii cauzate de ionii de clorură.

Materialul discului fluture trebuie să fie în concordanță cu gradul de rezistență la coroziune al corpului supapei pentru a evita coroziunea electrochimică între diferite suprafețe de contact metalice. Discul de suprapunere din oțel inoxidabil este configurat pentru condiții de lucru medii corozive, în timp ce discul din aliaj de bronz este selectat pentru conductele de circulație a apei de mare pentru a preveni aderența organismelor marine și deteriorarea coroziunii electrolitice. Toate semifabricatele metalice de turnare trec printr-un tratament de reducere a tensiunilor după formare pentru a elimina solicitarea internă de deformare generată în timpul turnării, prevenind fisurarea corpului supapei în mediu alternativ rece și cald.

2.2 Standarde pentru materialele de transmisie internă a tijei extinse și a cutiei de viteze

Tija prelungită suportă sarcini de torsiune repetate în cicluri de deschidere și închidere pe termen lung, astfel încât sunt adoptate materiale de înaltă rezistență din oțel inoxidabil 410 sau oțel aliat 4140, cu un control strict al durității pentru a evita uzura și ruperea în timpul transmisiei cuplului. Manșonul de protecție exterior al tijei extinse folosește o țeavă de oțel fără sudură cu un strat anti-rugină, izolând umiditatea solului subteran și aburul de izolație termică a conductei de la contactul cu arborele central de transmisie a cuplului, prelungind foarte mult durata de viață a ansamblului de tijă prelungită îngropată în subteran timp de mulți ani.

Roata melcului și melcului din interiorul cutiei de viteze adoptă o structură a melcului din oțel carbon din aliaj de bronz, care formează o pereche de frecare auto-lubrifiantă în timpul rotației ochiurilor, reducând frecvența obișnuită de întreținere a grăsimii. Carcasa cutiei de viteze folosește aliaj de aluminiu turnat cu greutate ușoară și rezistență puternică la oxidare, care nu va produce un strat greu de rugină pentru a bloca rotația roții de mână după expunerea pe termen lung la exterior sau plasarea unei bolți subterane.

3. Flux de instalare standard pentru amenajări de conducte îngropate și izolate

3.1 Pașii de confirmare a conductei și a parametrilor înainte de instalare

Înainte de a ridica și conecta corpul supapei, tehnicienii trebuie să confirme trei parametri personalizați de bază ai produsului pentru a se potrivi cu structura conductei de la fața locului: adâncimea reală îngropată sau grosimea izolației pentru a determina lungimea necesară a tijei extinse, presiunea nominală a conductei pentru a selecta gradul potrivit de presiune a flanșei și tipul mediu pentru a verifica dacă discul și materialul de etanșare îndeplinesc cerințele anticorozive. Lungimea nepotrivită a tijei va face ca roata dințată să se scufunde în bolta îngropată sau să fie acoperită de izolația conductei, pierzând operabilitatea; gradul de presiune nepotrivit al flanșei va duce la scurgeri ale garniturii flanșei sub presiunea de proiectare a conductei.

Curățați bine suprafața de etanșare a flanșei conductelor din față și din spate, îndepărtați zgura de sudură, petele de rugină și atașamentele de particule dure, pentru a evita deteriorarea prin zgârieturi a garniturii elastice de etanșare în timpul strângerii șuruburilor. Așezați garnitura plată nemetalică potrivită între cele două grupuri de flanșe și aliniați orizontal toate găurile pentru șuruburi ale flanșei pentru a preveni extrudarea excentrică a garniturii cauzată de instalarea decalată a corpului supapei, care va forma un pasaj local de scurgere medie după o funcționare pe termen lung.

3.2 Conductă îngropată Funcționare specială de protecție fixă ​​și tulpină

După ce flanșa corpului supapei este complet cu șuruburi și fixată printr-o secvență de strângere simetrică încrucișată, umpleți nisip gradat în jurul corpului supapei pentru compactarea stratificată, evitând ca pietrele mari și dure să extruda direct învelișul supapei pentru a produce deformare locală. Manșonul de protecție exterior al tijei extinse trebuie să fie înfășurat cu material spiralat rezistent la apă, anticoroziv, de la corpul supapei la platforma de operare la sol, blocând apele subterane și solul coroziv să intre în contact cu părțile metalice ale tijei. Un capac de protecție gol al căminului de vizitare este rezervat la capătul de sol al tijei, care poate fi deschis direct pentru a acționa roata de mână fără excavarea solului pe suprafețe mari în timpul inspecției și ajustărilor ulterioare.

Pentru instalarea conductei interioare cu izolație grosieră, rezervați un canal vertical care să corespundă diametrului exterior al tijei extinse în poziția de înfășurare a izolației conductei, nu înfășurați bumbac termoizolant în jurul cutiei de viteze și a secțiunii expuse tijei, pentru a preveni acumularea de căldură care să accelereze deteriorarea grăsimii lubrifiante pentru angrenaj și îmbătrânirea pieselor de etanșare a garniturii superioare. După instalare, efectuați testul de deschidere și închidere a cursei complete a roții de mână pentru a verifica dacă discul se rotește fără blocare și că indicația scalei unghiului este în concordanță cu starea reală de interceptare a fluxului.

• Strângerea șuruburilor cu flanșă simetrică încrucișată pentru a preveni scurgerea excentrică a garniturii
• Înveliș de protecție rezistent la apă pentru secțiunea extinsă a tulpinii îngropate împotriva coroziunii solului
• Rezervați canal vertical independent pentru tijă pentru a evita izolația învelitoare a cutiei de viteze
• Test de deschidere-închidere cursă completă pentru a elimina pericolul ascuns de blocare a discului după instalare

4. Principalele scenarii de aplicare a conductelor industriale și municipale

4.1 Rețele municipale de alimentare cu apă subterană și de protecție împotriva incendiilor

Conductele de distribuție a apei municipale urbane și conductele de stingere a incendiilor îngropate sunt domeniile cele mai aplicabile pentru această supapă cu flanșă cu tijă prelungită. Majoritatea ramurilor principale ale conductelor sunt așezate sub suprafața drumului sau sub solul centurii verzi, iar supapele obișnuite cu tijă scurtă necesită excavare pe scară largă a drumului de fiecare dată când se efectuează reglarea debitului sau întreținerea întreruperii conductei, ceea ce aduce o mare interferență în traficul urban și viața de zi cu zi a rezidenților.Supapă fluture cu flanșă cu angrenaj prelungitextinde roata de mână a angrenajului de acționare la pozițiile puțului de inspecție la sol, iar toate operațiunile de deschidere, închidere și de throttling pot fi finalizate numai prin deschiderea capacului puțului, fără lucrări de excavare a suprafeței drumului și lucrări de construcție de rambleu al conductelor.

Conductele municipale de protecție împotriva incendiilor necesită o performanță stabilă de etanșare la supratensiune instantanee la pornirea pompelor de incendiu. Conexiunea rigidă cu flanșă dublă și structura inelului de etanșare elastic multistrat pot suporta impactul instantaneu al presiunii fără infiltrații medii. Structura cu autoblocare a angrenajului melcat poate menține supapa complet deschisă pentru o lungă perioadă de timp în starea de așteptare zilnică și nu se va închide automat din cauza vibrațiilor impactului debitului de apă din conductă, asigurând trecerea neobstrucționată a apei de stingere a incendiilor în perioadele de răspuns de urgență.

4.2 Conducte de transport mediu izolate din fabrică

Conductele de abur la temperatură înaltă, ulei fierbinte și saramură refrigerată din fabricile chimice au nevoie de straturi groase de izolație termică pentru a reduce pierderile de temperatură medie și pentru a evita accidentele de opărire la suprafață pentru operatorii de la fața locului. Dacă sunt adoptate valve fluture standard cu tijă scurtă, stratul de izolație din jurul supapei trebuie să fie deschis de fiecare dată când debitul este ajustat, iar noul bumbac termoizolant trebuie reînvelit după funcționare, ceea ce duce la risipa repetată a materialelor termoizolante și pierderea frecventă de căldură a conductei. Structura tulpinii prelungită separă cutia de viteze de funcționare de zona de înfășurare a izolației, izolația conductei poate fi înfășurată continuu ca întreg, fără tăiere locală, menținând efectul complet de izolare termică a întregii conducte pentru o lungă perioadă de timp.

Conductele de circulație a apei curate la scară largă de procesare a alimentelor și fabrici farmaceutice selectează, de asemenea, această supapă fluture cu flanșă cu transmisie prelungită. Piesele medii de contact complet din oțel inoxidabil se potrivesc cu standardele de producție sanitară, iar modul de funcționare a angrenajului realizează o reglare precisă a debitului de gamă mică, care poate controla stabil debitul mediu necesar echipamentelor de producție fără fluctuații mari instantanee ale debitului care afectează stabilitatea procesării produsului.

4.3 Conducte subterane de evacuare a apelor pluviale și a apelor uzate din parc

Campus, parcul industrial și comunitatea rezidențială îngropate conductele de apă pluvială și canalizare sunt îngropate sub teren verde și trotuare, cu puțuri de inspecție împrăștiate rezervate la intervale. Designul tijei prelungite a supapei se potrivește perfect cu adâncimea verticală a acestor puțuri de inspecție, personalul de întreținere poate ajunge direct la roata de mână a angrenajului la gura puțului, fără a coborî puțul adânc pentru funcționare. Învelișul epoxidic anticoroziv al corpului supapei din fontă ductilă rezistă la eroziunea pe termen lung a apelor uzate care conțin impurități organice, iar inelul de etanșare exterior înlocuibil poate fi menținut la fața locului fără dezasamblarea integrală a supapei din conductă.

• Conductele de apă îngropate municipale elimină lucrările de excavare a drumului în timpul ajustării supapelor
• Conductele izolate din fabrică evită tăierea și împachetarea repetată a bumbacului termic
• Autoblocarea angrenajului conductei de incendiu previne închiderea accidentală sub vibrația fluxului de apă
• Acoperirea anticorozivă a conductei de canalizare adaptează eroziunea organică medie pe termen lung

6. Ghid de inspecție regulată și de întreținere anticorozivă pe termen lung

Mediile de instalare îngropate și izolate accelerează îmbătrânirea componentelor externe ale supapelor, astfel încât ciclurile de inspecție și întreținere periodică standardizate trebuie formulate în funcție de diferite condiții de lucru pentru a evita defecțiunea bruscă a etanșării sau blocarea transmisiei în timpul funcționării conductei.Supapă fluture cu flanșă cu angrenaj prelungitare un design împărțit de piese de uzură înlocuibile, majoritatea operațiunilor de întreținere pot fi finalizate la fața locului fără oprirea conductei și dezasamblarea integrală a supapei, reducând foarte mult durata de oprire a sistemului de conducte cauzată de lucrările de întreținere.

6.1 Elemente de inspecție de rutină lunară pentru piesele de funcționare a angrenajului

Deschideți capacul căii de vizitare la sol sau canalul de funcționare rezervat izolației conductei, rotiți roata de mână înainte și înapoi pentru deschiderea și închiderea cu cursă completă, observați dacă procesul de rotație are blocare anormală și zgomot anormal de frecare. Verificați indicatorul scalei unghiulare al cutiei de viteze pentru a confirma că gradul de deschidere indicat este în concordanță cu starea reală de interceptare a fluxului a discului. Ștergeți praful de suprafață și petele de noroi umed de pe carcasa cutiei de viteze, verificați dacă există urme de infiltrații medii la capătul superior al garniturii tijei și înregistrați cantitatea de infiltrații pentru aranjarea ulterioară a ambalajului.

Pentru cutiile de viteze instalate în puțurile de inspecție subterane umede, ștergeți carcasa exterioară cu o cârpă uscată în fiecare lună pentru a îndepărta picăturile de apă condensată atașate la suprafață, prevenind coroziunea umedă pe termen lung a suprafeței carcasei din aliaj de aluminiu să producă deteriorarea prin perforare a cavității interioare a grăsimii de etanșare. Dacă rezistența la rotația roții de mână crește în mod evident în comparație cu înregistrarea anterioară a inspecției, trebuie injectată grăsime suplimentară în cutia de viteze prin duza de injecție a grăsimei rezervată.

6.2 Întreținere anuală de înlocuire a etanșării și anticorozive în profunzime

Efectuați o inspecție completă anticorozivă a manșonului de protecție exterioară a tijei extinse în fiecare an, verificați dacă materialul exterior rezistent la apă în spirală anti-rugină are fisuri, căderi și infiltrații de apă din sol în golul manșonului. Părțile de ambalare anticorozive deteriorate trebuie reînfășurate cu material spiralat nou impermeabil, iar spațiul de îmbinare este sigilat cu adeziv de etanșare anti-rugină pentru a bloca contactul mediu coroziv subteran cu arborele tijei metalice.

Scoateți inelul de etanșare elastic îmbătrânit din interiorul corpului supapei prin dezasamblarea flanșei în timpul întreținerii anuale a opririi conductei, înlocuiți-l cu un nou inel de etanșare care se potrivește cu temperatura medie și gradul de coroziune. Verificați gradul de zgâriere și coroziune a suprafeței discului fluture, lustruiți și reparați petele minore de rugină de pe suprafața discului și efectuați un tratament suplimentar de acoperire anticorozivă înainte de reinstalare în corpul supapei. Toate accesoriile vechi de etanșare înlocuite sunt clasificate și reciclate în conformitate cu standardele de gestionare a deșeurilor industriale, fără aruncare aleatorie.

• Test lunar de rotație a roții de mână cu cursă completă pentru a ecrana pericolul ascuns de blocarea transmisiei
• Unsoare suplimentară pentru lubrifierea angrenajului în timp util atunci când cuplul de rotație crește în mod evident
• Re-împachetarea anuală a stratului exterior rezistent la apă a tijei deteriorate anticorozive
• Înlocuiți inelul de etanșare interior vechi în timpul întreținerii regulate a opririi conductei
