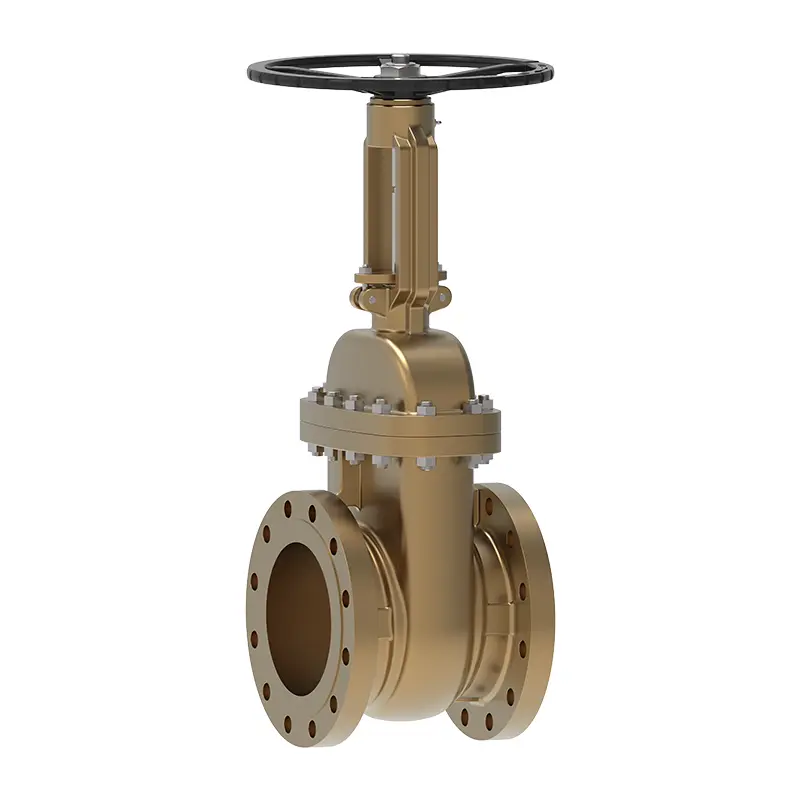

Supapă de poartă cu pană de bronz

Supapă de așteptare Supapă de înaltă calitate Bronz Poarta Valvebronze Valva de poartă cu pană adoptă corpul supapei de bronz, garnitura supapei de bronz, conexiunea filetată și capacul supapei în conformitate cu specificațiile ASTM B62. De asemenea, adoptă proiectarea porții de pană de turnare de precizie. Materialul din bronz din aluminiu de înaltă rezistență este rezistent la coroziune/uzură. O varietate de metode de acționare/conexiune sunt potrivite pentru diverse conducte.

Trimite o anchetă

Descriere produs

Pentru supapa de poartă de bronz durabilă a supapei de așteptare, poarta este ridicată treptat și departe de suprafața de etanșare a scaunului supapei, rotind roata de mână sau conducând tulpina supapei prin dispozitivul de antrenare. Interval de presiune CL150 ~ CL300 PN10 ~ PN16. Valva adoptă funcționarea tulpinii în creștere și este echipată cu un disc solid cu pană. Nu este potrivit pentru apă potabilă. Bine ați venit să ne trimiteți un mesaj pentru a ne spune despre conținutul personalizat, suntem online în orice moment!

Principiul de lucru:
Când înălțimea de ridicare a porții atinge de aproximativ 1 ori diametrul nominal al supapei, canalul fluid este deblocat și supapa este deschisă complet. În utilizare efectivă, partea superioară a tulpinii supapei este de obicei utilizată ca indicație completă de deschidere. După ce a ajuns în poziția superioară, roata de mână este de obicei rotită de la 1/2 la 1 viraj ca poziție reală complet deschisă pentru a preveni blocarea din cauza schimbărilor de temperatură. Când roata de mână sau dispozitivul de antrenare este rotită în direcția opusă, tulpina supapei conduce poarta să coboare, iar suprafața de etanșare a porții se potrivește treptat suprafeței de etanșare a scaunului supapei. Sigilarea se realizează prin apăsarea strâns a porții pe scaunul supapei prin forță externă sau presiune medie pentru a preveni fluxul de mediu.

Standarde de implementare Supapă de poartă cu pană-bronz
Standarde de proiectare	API600/API6D EN1074-1
Standard de flanșă	ASME B16.5/ASME B16.47- A/B/EN1092
Conexiune	Rf.rtj, ff.bw.sw
Acceptarea testelor	API 598
Lungimea structurii	API 6D ASME B16.10 EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	6FA Fire Fire 607
Standard scăzut de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175

Supapă de poartă cu pană de bronz
Dimensiune	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Interval de presiune	CL150 ~ CL300 PN10 ~ PN16
Interval de temperatură	-20 ℃ ~ 250 ℃
Aplicație	Se aplică apei, apei de mare, petrolului, aburului, gazelor naturale și lichidelor slab corozive. Tipul de etanșare dură poate gestiona particule conținând mediu sau temperatură ridicată.
Mod de conducere	Funcționare de mână, acționată cu viteză, acționată pneumatic, cu acționare electrică, cu funcționare hidraulică
Corpul supapei	AL - Bronz
Scaunul supapei	EPDM, PTFE, NBR. Al - bronz, int+stl
Tulpina supapei	F304 -F316, AL - Bronz

Caracteristici de performanță
Valva de poartă cu pană de bronz are un canal mediu drept în interiorul corpului valvei, care are o rezistență scăzută a fluidului, iar mediul curge în linie dreaptă cu rezistență scăzută a debitului, ceea ce poate reduce efectiv pierderea de presiune a sistemului.
În comparație cu supapele de oprire, direcția de mișcare a porții este perpendiculară pe direcția de curgere a mediului, facilitând deschiderea și închiderea mai ușoară.
Mediul poate curge în ambele direcții și nu este necesar să se ia în considerare direcția de curgere a mediului în timpul instalării, ceea ce este convenabil pentru instalare și utilizare în diferite sisteme de conducte. Are un aspect simplu și o lungime structurală relativ scurtă, care este mai avantajoasă în ocazii în care spațiul de instalare este limitat. Are o procesabilitate bună de fabricație și o gamă largă de aplicații.
Produsul poate fi operat de mână; Angrenaj operat; Operat pneumatic; Electric operat; Operat hidraulic
