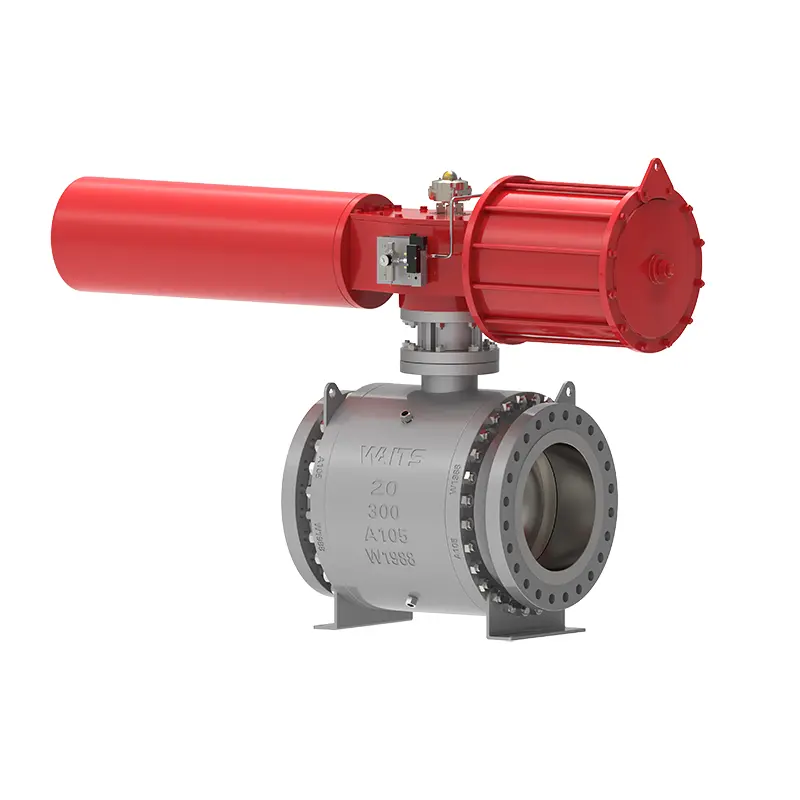

Supapă cu bilă trunnion

Waits Valve, cu linia sa de producție completă, vă poate furniza produse cu robinete cu bilă trunnion. Avem o experiență bogată în proiectarea și fabricarea supapelor, insistând pe calitatea produsului și serviciile conexe, prețuri preferențiale ale produselor și livrare la timp. Luăm în considerare pe deplin diferite aplicații și adoptăm diferite standarde de producție, cum ar fi API6D/ ISO17292/BS5351 etc.

Trimite o anchetă

Descriere produs

Supapa cu bilă Trunnion este o supapă cu bilă din oțel, care este proiectată și fabricată ținând cont de performanță și de durata generală de utilizare. Corpul supapei este forjat cu materiale de înaltă calitate, bila este instalată, iar flanșa din mijloc și gâtul sunt înșurubate. Scaunul supapei în amonte și în aval sunt efecte cu un singur piston, funcție DBB. În același timp, există trei structuri pentru etanșarea între scaunul supapei și bilă:

1. Structura tradițională de etanșare moale;

2. Structura de etanșare inel triunghiular;

3. Structură de etanșare dură.

Standarde de implementare

Standarde de proiectare	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standarde de flanșă	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metode de conectare	RF, RTJ, BW
Testare și acceptare	API598, API 6D, BS12569;
Lungimea structurală	ASME B16.10, BS 558, BS12982, ISO 5752;
Niveluri de presiune și temperatură	ASME B16.34,
Cerințe de protecție împotriva incendiilor	API6FA API607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Design anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 1” ~ 60” DN25~DN1500
Interval de presiune	Clasa 150~ 2500 PN10-PN420
Interval de temperatură	；-196℃ ~ +260℃
Domeniu de aplicare	Apă de la robinet, canalizare, construcții, petrol, industria chimică, alimentație, medicină, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Modul de conducere	Turbina, pneumatica, electrica
Corpul supapei	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Piese turnate: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
minge	Sferă: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Inel suport scaun supapă	Inel suport scaun: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserție scaun supapă	PTFE, RPTFE, nailon, Devlon, PEEK
Tija supapei	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caracteristici de performanță

1. Tija supapei este proiectată pentru a preveni ejectarea tijei supapei din corpul supapei din cauza funcționării necorespunzătoare.
2. Supapa cu bilă trunnion are un dispozitiv ignifug și antistatic.
3. Porturile de injecție cu grăsime de etanșare de urgență sunt proiectate la etanșarea scaunului supapei și la etanșarea tijei supapei. Etanșarea normală nu se bazează pe grăsimea de etanșare. Când suprafața de etanșare este deteriorată și provoacă scurgeri, vaselina de etanșare poate fi injectată pentru reparații de urgență. Fiecare port de injecție de grăsime este echipat cu o supapă de injecție de grăsime și o supapă unidirecțională încorporată.
4. O supapă de scurgere este instalată în poziția cea mai de jos a corpului supapei pentru a aerisi și drena cavitatea supapei; o supapă de aerisire este instalată pe partea superioară a corpului supapei pentru a aerisi și curăța cavitatea supapei online. Supapa de scurgere și supapa de aerisire pot fi supape de izolare sau îmbinări speciale de refulare pentru a asigura siguranță, fiabilitate și confort.
5. Este echipat cu o placă de conectare care se poate potrivi cu diverse dispozitive de antrenare, inclusiv mânere, angrenaje melcate, legături electrice, pneumatice, gaz-lichid, legături electro-hidraulice etc.
6. Supapa cu capete sudate poate regla materialul capătului supapei (secțiunea de tranziție) în funcție de gradul materialului de conductă al utilizatorului pentru a asigura adaptabilitatea și sudarea rezistenței materialului. Pentru supapele cu manșoane la ambele capete, lungimea manșoanelor poate asigura că operațiunile de sudare la fața locului nu afectează materialele de etanșare.
7. Design îngropat. Pentru supapele îngropate, tija supapei este prelungită în funcție de nevoile proiectului pentru a facilita operațiunile deasupra solului, iar dispozitivele corespunzătoare de injectare a grăsimilor, evacuare a apelor uzate și ventilare sunt extinse de la conductă la sol. Înălțimea supapei îngropate și ridicate este asigurată de client.
