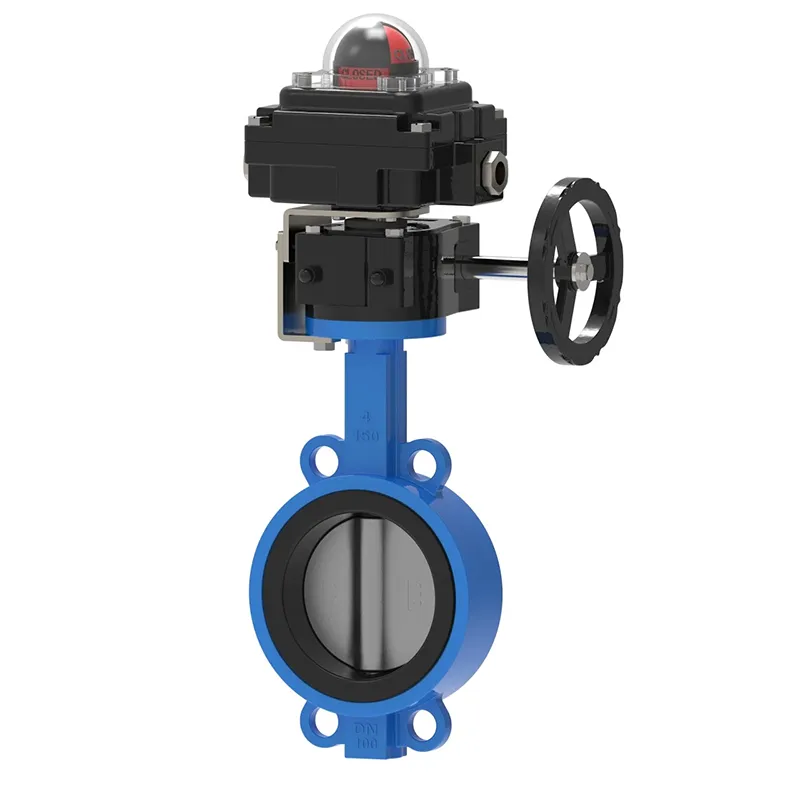

Supapă fluture cu întrerupător de limită

Supapa fluture de înaltă calitate cu întrerupător de limită a supapei Waits este utilizată pentru indicarea de la distanță a poziției supapei manuale, inclusiv întrerupător mecanic cu 2 căi unipolar dublu (SPDT), terminale de cablare, lumini indicatoare vizuale, carcasă, instalare și testare din fabrică. Special conceput pentru supape fluture cu pârghie și viteze.

Trimite o anchetă

Descriere produs

Pe măsură ce fabricile și procesele lor devin din ce în ce mai complexe și se bazează mai mult pe feedback-ul sistemului în timp real, mulți clienți solicită din ce în ce mai mult feedback electric atât pentru supapele manuale, cât și pentru cele automate. Fiecare supapă este diferită, așa că Waits valve Butterfly Butterfly Valve with Limit Switch va oferi servicii personalizate bazate pe probe de supape și cutii de comutatoare necesare.

Avantaj

Produs de indicare a poziției supapei la preț redus

Carcasă de acoperire cu praf de copt adeziv topit la cald

Comutator mecanic cu 2 canale unipolar dublu (SPDT), curent nominal 16 amperi

Puteți indica starea pornit/oprit printr-un indicator luminos sferic clar vizibil

Cam este ușor de reglat, iar calibrarea la fața locului este simplă. Nu sunt necesare instrumente.

Două interfețe de conducte NPT de 1/2 inch

Supapa fluture cu întrerupător de limită este un întrerupător de limită manual potrivit pentru supape cu bilă de până la 8 inchi și supape fluture. Supapa este conformă cu standardul ISO5211, îndeplinește clasificarea NEMA 4X și este echipată cu un dispozitiv de blocare încorporat. Limitator standard SPDT 10 amperi @ 120 VAC.

Un întrerupător de limită este un dispozitiv electromecanic care conectează mecanic un actuator la un întrerupător electric. Un întrerupător de limită este un dispozitiv de control care este alimentat de mișcarea unui obiect. Pe scurt, întrerupătoarele de limită pot monitoriza mișcarea altor obiecte.

Întrerupătoarele de limită mecanice au precizie și repetabilitate ridicate. Senzorii de contact sunt utilizați pentru a detecta prezența și poziția obiectelor în operațiunile industriale.

Tipurile de întrerupătoare de limită sunt de obicei împărțite în patru categorii: tip mustață, tip role, tip pârghie și tip piston. Sunt configurate ca normal deschise, normal închise sau ambele. În unele aplicații, întrerupătoarele de limită au fost înlocuite cu senzori de proximitate.

Când un obiect intră în contact cu pârghia comutatorului de limită (sau pistonul), pârghia se va deplasa pe o distanță predeterminată până când contactul este activat. Supracursia se referă la deplasarea manetei dincolo de distanța de deplasare predeterminată. punctele principale.

Specificația comutatorului de limită

Datorită faptului că supapa fluture cu întrerupător de limită este proiectată pentru operațiuni specifice, fiecare întrerupător de limită trebuie calibrat în funcție de aplicație. Vă rugăm să examinați următorii parametri pentru a evalua compatibilitatea comutatorului de limită cu aplicația dvs. țintă.

Carcasă: aluminiu turnat sub presiune: etanșare cu inel O

Structuri opționale din oțel inoxidabil 304 și 316

Acoperire: acoperire cu pulbere de poliester (ore)

Inel O: cauciuc nitrilic (standard) -25 ℃ -85 ℃ (oră)

Tip de mediu: 4, 4X, IP67

Gradul de rezistență la explozie: Cl 1 zona 1, Ex d IIC T6 Gb

Clasament regional: Nema 4, Nema 7

Element de fixare: oțel inoxidabil

Axa: oțel inoxidabil Namur

Două filete NPT de jumătate de inch

Contacte bloc terminal: 8

Tensiune de lucru: 120VAC, 12VDC, 24VDC
