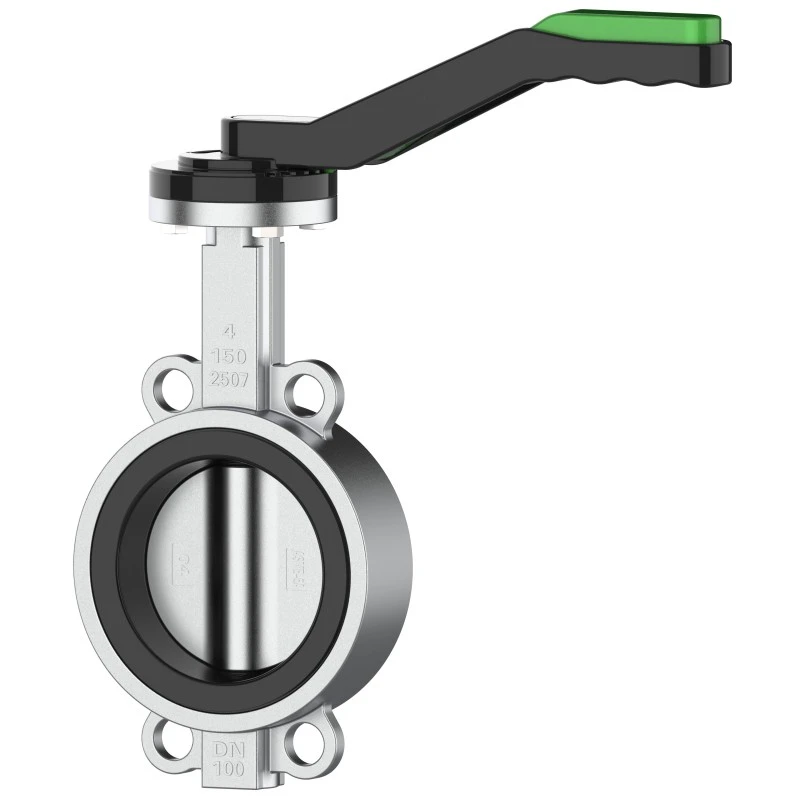

Supapă fluture cu pârghie din oțel duplex

Supapa Waites, o supapă fluture cu pârghie la preț redus (oțel bifazic), are un corp de supapă din fontă ductilă acoperit cu epoxid, placă de supapă din fontă ductilă placată cu nichel, căptușeală din cauciuc nitrilic (NBR) și un blat de instalare care îndeplinește standardele ISO 5211. Componenta cheie pentru etanșare este scaunul supapei din cauciuc. Am ales o formă structurală rezonabilă - tip canelură și am stabilit un raport de compresie rezonabil pentru a ne asigura că supapa nu are scurgeri în intervalul de presiune specificat. În testul de presiune a aerului, s-a realizat etanșarea completă fără scurgeri vizibile.

Caracteristică:

robinet fluture cu pârghie (oțel bifazic) flux bidirecțional, 100% etanșat.

Scaunul supapei din cauciuc înlocuibil/mulat vine într-o varietate de materiale.

Designul complet universal al corpului supapei este potrivit pentru instalare conform tuturor standardelor utilizate în mod obișnuit, cum ar fi ANSI, BS, DIN, IS, JIS etc.

Placa supapei cu fante și supapa tijei pot fi blocate în 8 poziții intermediare în plus față de pozițiile închis și deschis.

Dimensiunea scurtă a conductelor de apă față în față este conformă cu standardele BS 5155/API 609/IS 13095/AWWA C 504.

Supapa fluture Lever Wafer (oțel bifazic) nu necesită întreținere, este rentabilă și îndeplinește standardele 97/23/CE (PED). Conform directivei CE 1115.

Se aplică flanselor PN6/10/16, ANSI 150, Tabelul D și Tabelul E.

Detaliu:

Supapele Waits oferă o clemă pe structură căptușită cu NBR (cauciuc nitrilic), cu o gamă de dimensiuni de la 2 inchi la 6 inci.

Blocați maneta sau funcționarea cutiei de viteze.

Interval de temperatură: -10 ° C până la 80 ° C.

Presiune nominală: PN16 până la 6 inchi.

Alte dimensiuni pot fi furnizate la cerere, variind de la 1/2 inch la 24 inch (POA).
