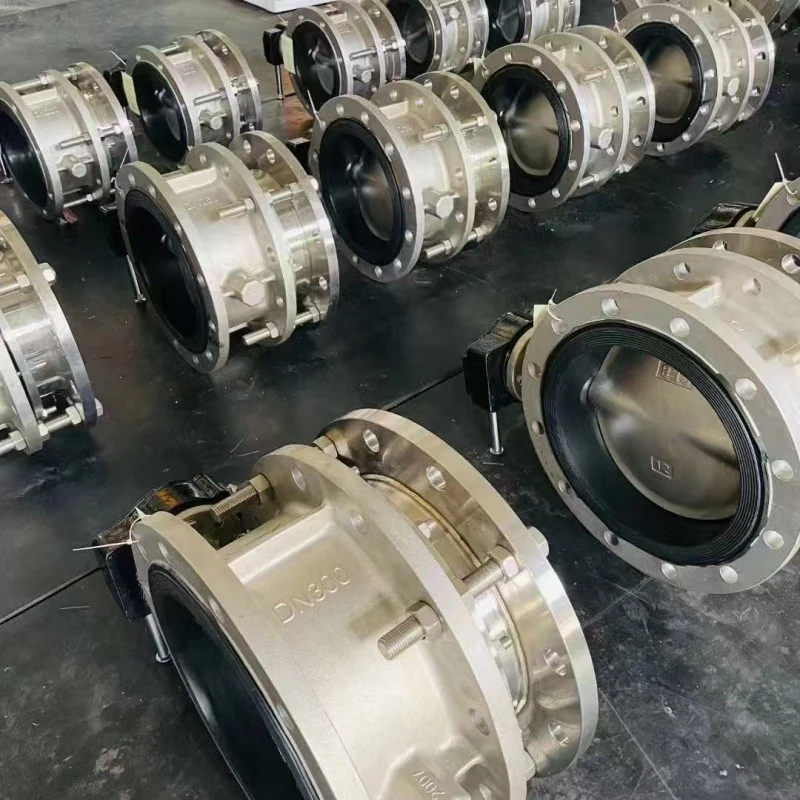

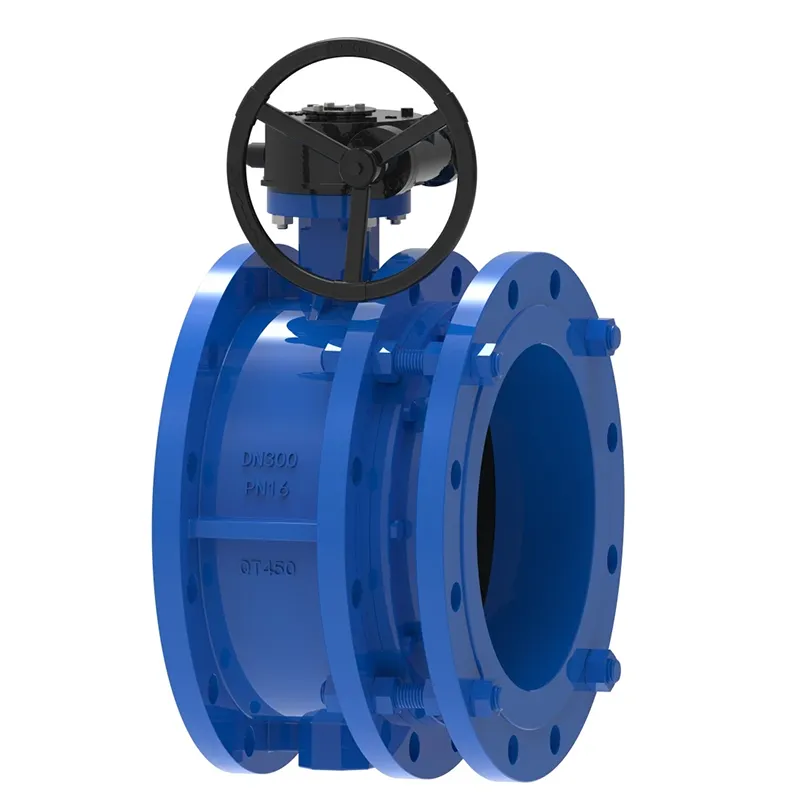

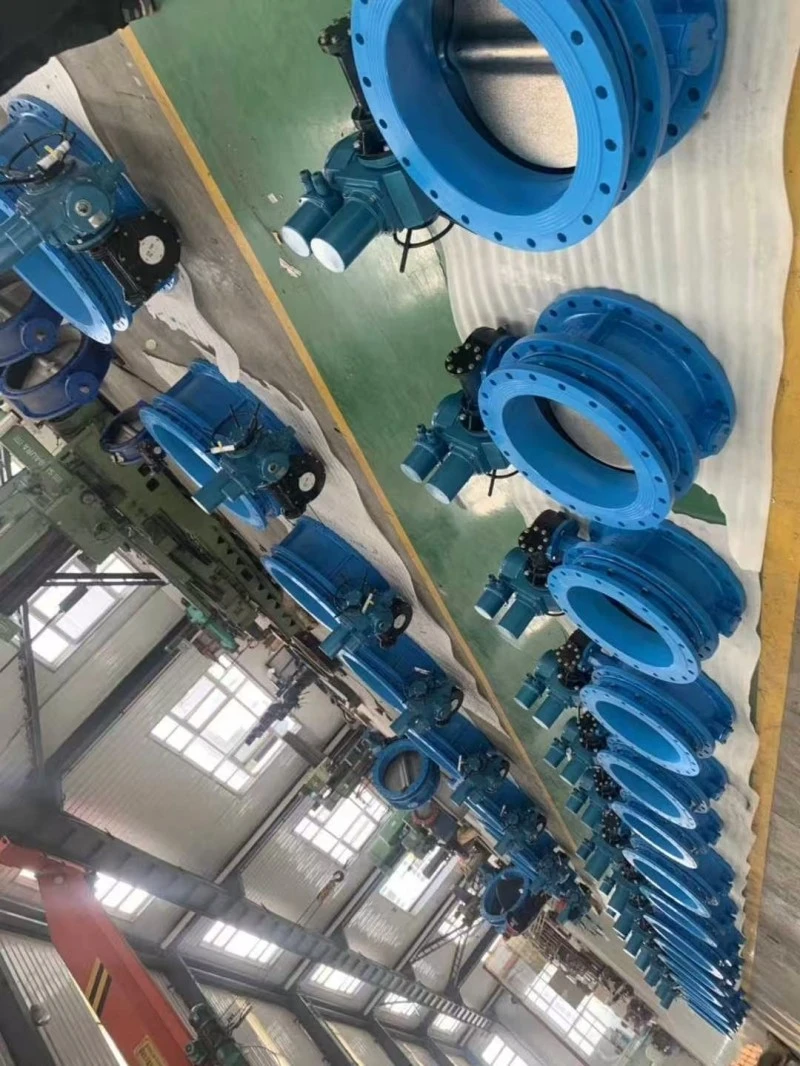

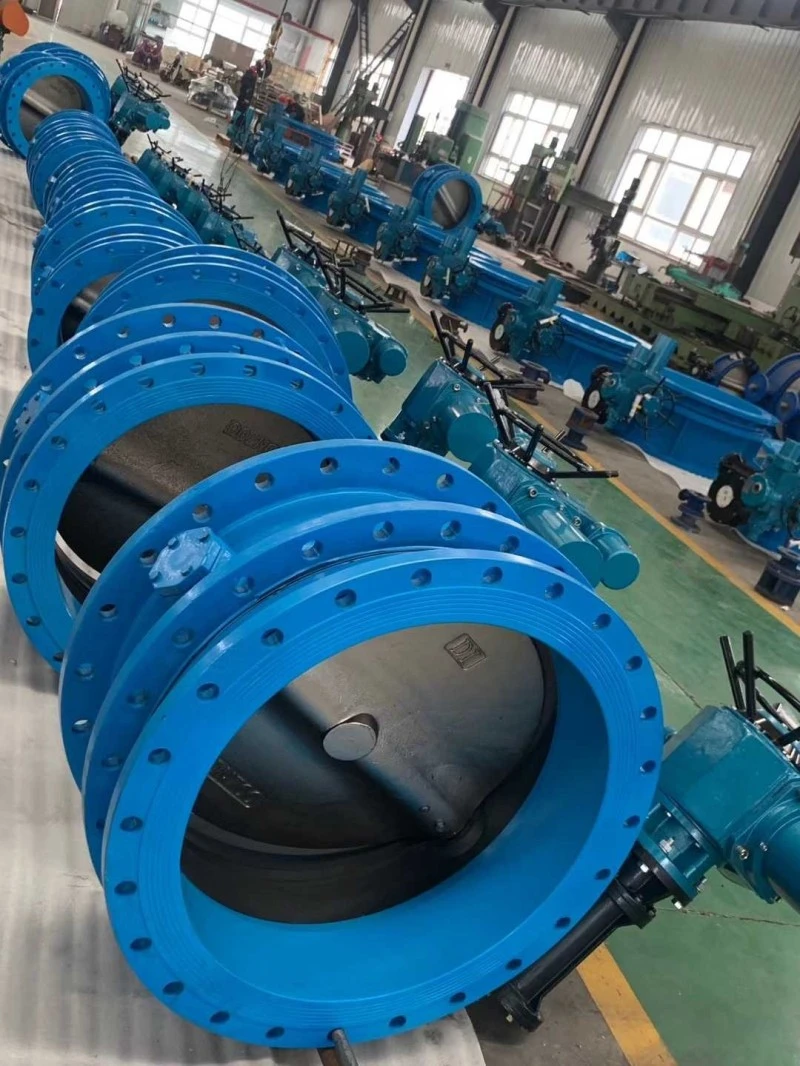

Supapă fluture concentrică pentru articulație de dilatare

Placa fluture a supapei fluture concentrice telescopice avansate este instalată în direcția diametrului conductei. În canalul cilindric al corpului supapei fluture telescopice, placa fluture în formă de disc se rotește în jurul axei, cu un unghi de rotație între 0 ° și 90 °. Când este rotită la 90 °, supapa este complet deschisă. Potrivit pentru temperaturi ≤ 80 ℃, utilizat în petrol, produse chimice, alimentare, farmaceutice, textile, fabricarea hârtiei, energie electrică, alimentare cu apă și drenaj, conducte de gaz pentru a regla fluxul, intercepta mediile și pentru a compensa expansiunea și contracția termică a conductelor.

Avantaje:

Supapa fluture concentrică telescopică (cu o structură care se poate extinde într-un anumit interval de lungime) nu numai că facilitează dezasamblarea supapei, dar reduce și tensiunea pe conductă și protejează supapa. În același timp, comprimă și metoda de instalare a supapelor fluture și a rosturilor de dilatare, făcând spațiul mai compact. În mod normal, aceste tipuri de supape nu necesită întreținere specială și necesită doar observarea regulată a părților de dilatare și contracție pentru scurgeri și detașări.

Metoda de instalare a supapei fluture concentrice telescopice are mari avantaje, deoarece trebuie demontat doar rostul de dilatare, ceea ce economisește mult spațiu de întreținere și realizează întreținerea fără supape (supapele fluture sunt mai grele, rosturile de dilatație sunt mai ușoare, iar intensitatea muncii este mai mică).

Precauții de instalare:

1. Este strict interzisă demontarea supapelor fluture cu flanșe de expansiune demontate la șantierul conductei; Este strict interzisă prelungirea sau scurtarea în mod repetat a supapei fluture telescopice la fața locului.

2. Conductele de la ambele capete ale supapei de expansiune trebuie sa fie concentrice, iar cele doua suprafete de flansa de pe conducte trebuie sa fie paralele;

3. Șuruburile de fixare a flanșei trebuie strânse simetric și nu strângeți șuruburile de fixare a flanșei cu forță pe o parte;

4. Conducta de expansiune este instalată în spatele supapei;

5. Partea de expansiune a supapei de expansiune nu trebuie instalată la colțul sau la capătul conductei.

6. Supapa fluture cu flanșă de expansiune trebuie așezată plat înainte de instalare și nu trebuie să fie lovită după bunul plac;

7. Lungimea structurală a robinetului fluture concentric telescopic este lungimea minimă din fabrică și este trasă la lungimea de instalare (adică lungimea de proiectare) în timpul instalării;

Când lungimea dintre conducte depășește lungimea de instalare a supapei fluture de expansiune, vă rugăm să reglați distanța dintre conducte și nu trageți cu forță de supapa de expansiune pentru a evita deteriorarea acesteia;

9. Supapa fluture a valvei fluture concentrice telescopice poate fi instalată în orice poziție. Când este utilizat pentru compensarea temperaturii, după finalizarea instalării conductei, suporturile trebuie instalate la ambele capete de-a lungul axei conductei pentru a preveni smulgerea conductei de expansiune a supapei de expansiune. Forța de susținere a consolei se calculează conform următoarei formule și este strict interzisă îndepărtarea suportului în timpul funcționării;

Cum să alegi:

Forma structurală a supapei fluture concentrice telescopice este împărțită în două tipuri: supapă fluture telescopică concentrică și supapă fluture telescopică excentrică. În funcție de diferitele mecanisme de funcționare, acesta poate fi împărțit în supape fluture telescopice cu angrenaj melcat, supape fluture telescopice pneumatice și supape fluture telescopice electrice.

În funcție de diferitele materiale de etanșare, acesta este împărțit în supape fluture telescopice sigilate moi și supape fluture telescopice sigilate tare metalice.

Supapele fluture concentrate telescopice sunt utilizate de obicei pentru conductele de apă curată cu temperaturi T>80 ℃, iar conductele nu sunt corozive. Supapele fluture telescopice sigilate tare sunt utilizate în mod obișnuit în conductele de transfer de căldură cu abur cu temperaturi T>425 ℃. Prin urmare, atunci când alegeți o supapă fluture telescopică, este necesar să clarificați mediul, temperatura, presiunea etc. pentru a face alegerea corectă.
