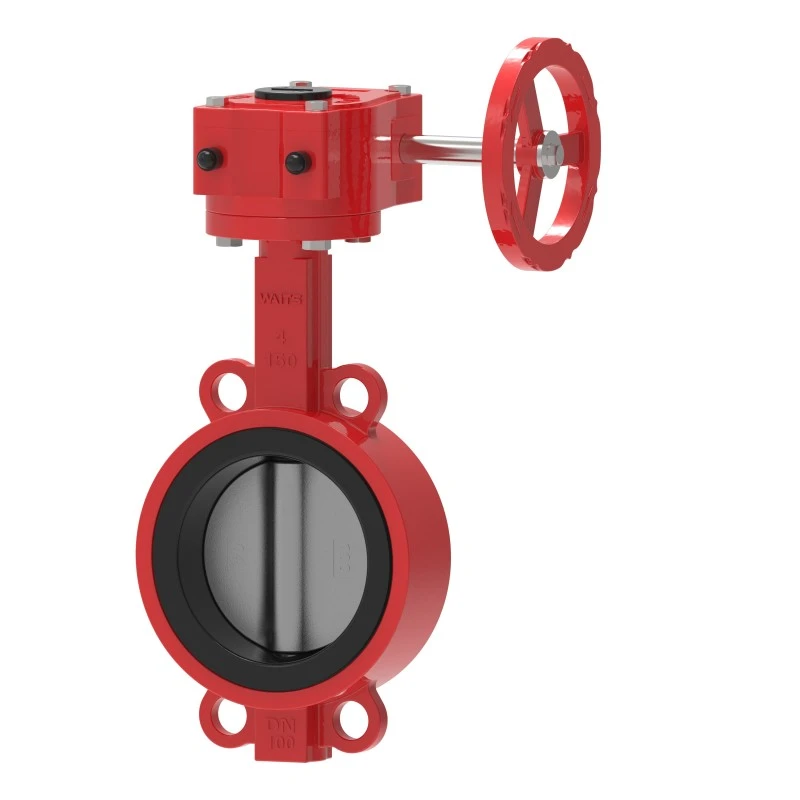

Supapă fluture napolitană Fire Gear

Supapa fluture Fire Gear Wafer de la Waits Valve este produsul de bază al seriei mele de protecție împotriva incendiilor și a obținut certificarea ISO 9001 de la DNV, Bureau Veritas, ABS și Lloyds. Această serie de supape fluture adoptă corp și placă de supapă B148 C9500 de înaltă calitate, precum și tija de supapă Monel K500. Dacă aveți alte cerințe, nu ezitați să ne contactați!

Placa fluture este situată în centrul conductei, iar o tijă care trece prin placa fluture este conectată la actuatorul din afara supapei. Actuatoarele rotative pot face placa fluture paralelă sau perpendiculară pe direcția curgerii fluidului. Spre deosebire de supapele cu bilă, supapele fluture sunt întotdeauna situate în intervalul de curgere a fluidului, astfel încât, indiferent de poziția supapei, va apărea căderea de presiune în fluid.

Caracteristica:

Supapa fluture Fire Gear Wafer îndeplinește sau depășește cerințele standardelor EN 593 și MSS SP-67.

Designul discului supapei de sulfurare realizează o închidere etanșă.

Supapa fluture Fire Gear Wafer este potrivită pentru utilizare în interior și exterior.

Indicator de poziție în formă de steag.

Comutator de monitorizare încorporat.

Dimensiunea capătului canelurii trebuie să respecte standardul AWWA C606 sau alte standarde IPS pentru conducte.

Dimensiunile față în față sunt conforme cu standardul MSS SP-67.

Certificare UL/ULC 1091, certificare FM 1112, certificare VdS 2100-08en și 3C, precum și certificare CNBOP.

Presiune nominală de lucru:

Certificare UL/ULC: 300 psi

Certificare FM: 300 psi

Certificare VdS și 3C: 16 bar

Descriere produs

Corp supapă: fontă nodulară GGG40/50 sau fontă GG25

2-Tijă de supapă: SS420/SS431/SS416

3-Placă fluture: fontă ductilă, fontă. Oțel inoxidabil SS304 (CF8).

4-Scaun supape: EPDM sau PTFE

Tija supapei: otel inoxidabil

6-Acoperire internă și externă cu rășină epoxidică, cu o grosime mai mare de 250 microni

7- Metode de conectare: tip clemă, tip ureche, tip flanșă

8- Presiune de lucru: PN10/16; Gama de dimensiuni: 2 inci până la 72 inci

9- Standarde de proiectare: DIN, EN558-1, API609; Flanșă superioară: ISO 5211;

10-Mod de funcționare: roată de mână sau angrenaj melcat
