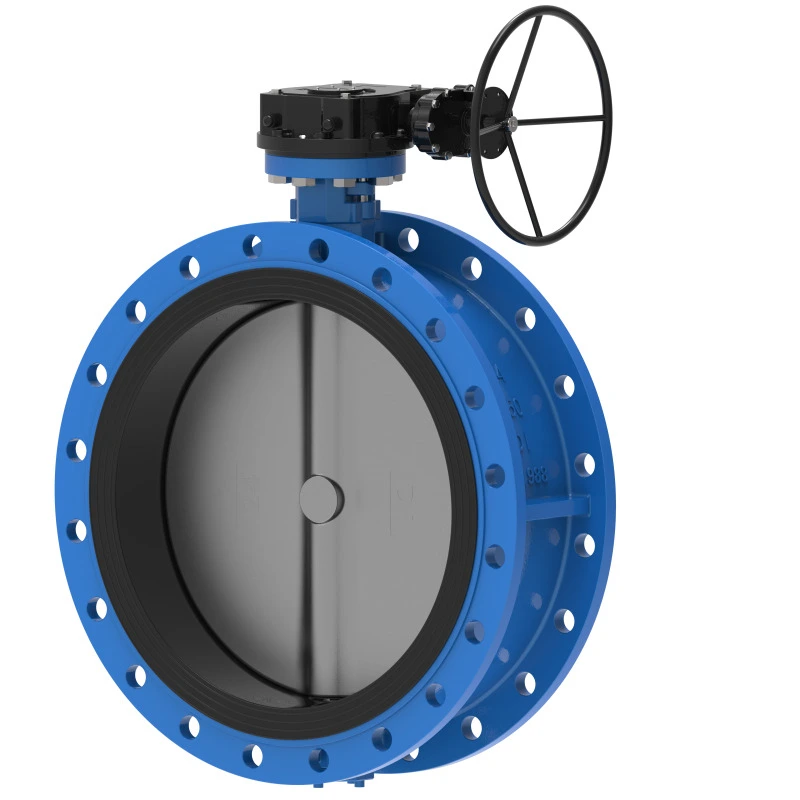

Supapă fluture concentrică flanșă angrenaj

Supapa fluture concentrică cu flanșă angrenaj poate fi personalizată pentru diferite instalații; Scaunul de sprijin intern previne scăderea discului și scurgerea la montarea verticală. Disponibil până la DN2400 (96").

Trimite o anchetă

Descriere produs

Vanele fluture concentrice cu flanșă de dimensiuni mari sunt ideale pentru sistemele municipale de răcire a apei și centralelor electrice. Designul cu rezistență scăzută la flux asigură o performanță stabilă la flux ridicat. Disponibil cu acționare manuală, pneumatică sau electrică pentru etanșare fiabilă și funcționare eficientă și de încredere.

Standarde de implementare

Standard de proiectare	API 609, EN 593, BS 5155, GOST
Încheierea standardului	ANSI B16.1 CL. 125LB și B16.5 CL. 150 lb DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 și PN16 AS 2129 Tabelul D și E BS 10 Tabelul D și E MSS SP44 CL. 150 lb AWWA C207 150LB ISO 2531 PN6, PN10 și PN16 ISO 7005 PN6, PN10 și PN16
Inspecție și testare	API 598, IS0 5208, EN 12266-1, GOST
Faţă în faţă	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flanșă superioară	ISO 5211

Aplicație

Temperatura de operare	-45℃~150℃
Dimensiune	2"-80", DN50-DN2000
Presiune de lucru / CWP	16BAR 10BAR
Coajă	24BAR 15BAR
Sigiliu	18BAR 10BAR
Test de aer	6BAR 6BAR
Mediul de operare	Sistem de balast și santină Prelucrare chimică Instalatii de desalinizare, Instalatii de foraj, Apa potabila Pulbere uscată, Produse alimentare și băuturi, Instalații de gaz HAVC Industria minieră, Industria hârtiei, Manipularea nisipului, Apa de mare, Industria zahărului Tratarea termotehnică a apei Apă uzată
Operator	Pârghie, viteză, electrică, pneumatică etc.
Materialul corpului	Fontă, fontă ductilă, oțel carbon, oțel inoxidabil, AL-Bronz etc.
Disc	Fontă, fontă ductilă, oțel carbon, oțel inoxidabil, AL-Bronz
Tulpina	2CR13 F304 F316 F51 F53 Monel K500
Scaun	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Cauciuc natural
