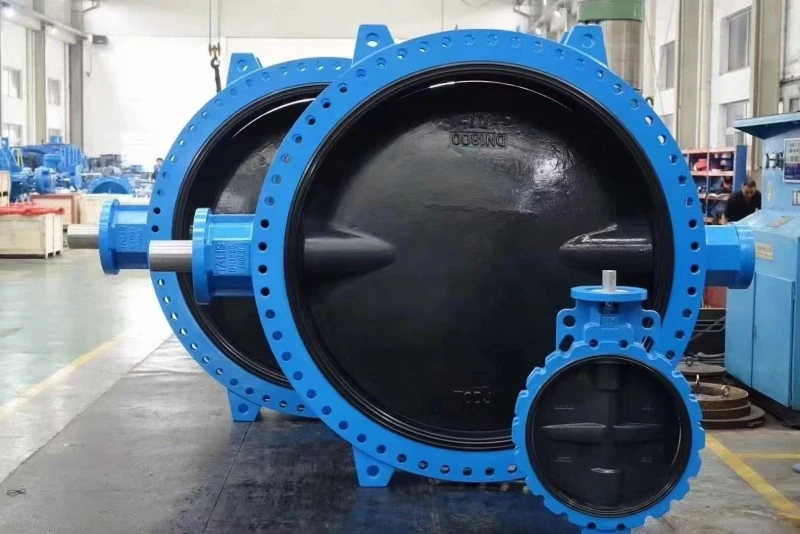

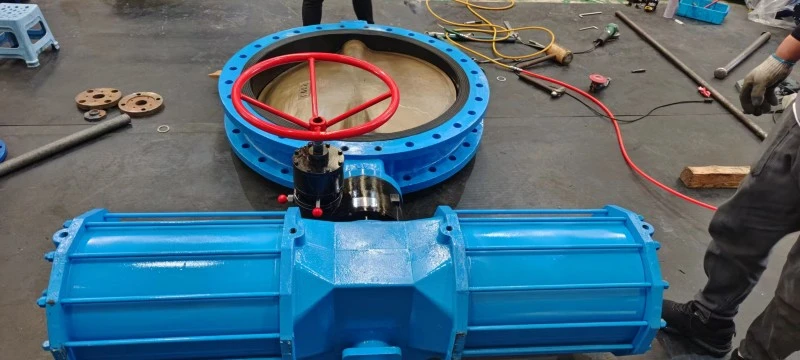

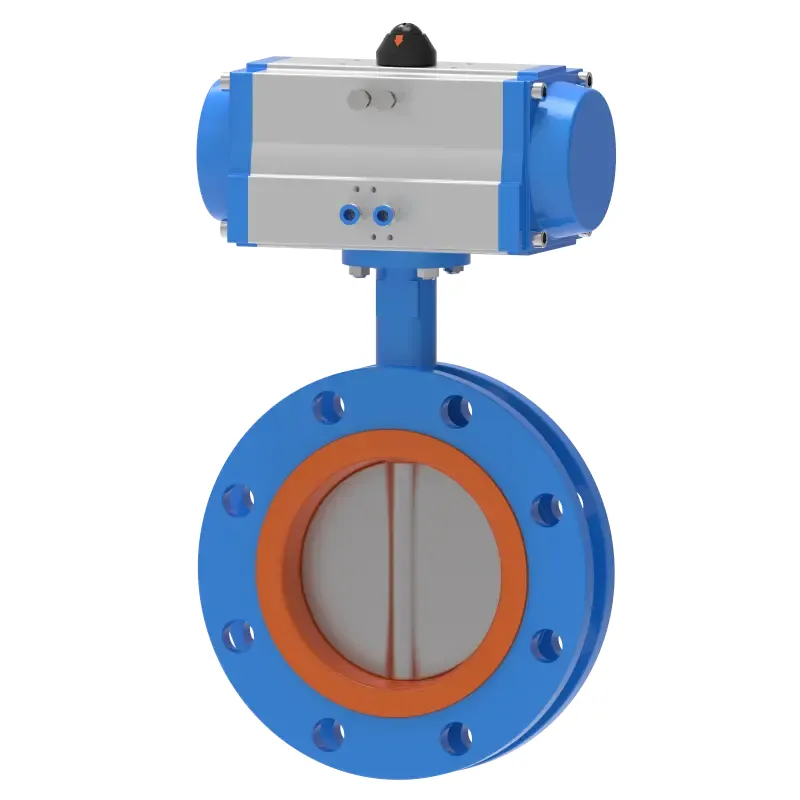

Supapă fluture cu flanșă de tip U

Supapa Waits Supapa fluture cu flanșă de tip U este durabilă, de dimensiuni mici, ușoară și este compusă din doar câteva părți. În plus, poate fi deschis și închis rapid. Când supapa fluture cu flanșă este în poziția complet deschisă, grosimea plăcii fluture este singura rezistență pentru ca mediul să curgă prin corpul supapei, astfel că scăderea de presiune generată de supapă este foarte mică și are caracteristici mai bune de control al debitului. Tipurile de etanșare ale supapei fluture cu flanșă de tip U sunt etanșarea elastică și etanșarea metalică. Supapă de etanșare elastică, inelul de etanșare poate fi încorporat în corpul supapei sau instalat în jurul plăcii fluture.

Caracteristică

1. Supapa fluture are o structură simplă, volum mic, greutate redusă și este compusă din doar câteva părți. În plus, rotiți pur și simplu la 90 ° pentru a deschide și închide rapid, făcându-l ușor de utilizat. În același timp, supapa are caracteristici bune de control al fluidului.

2. Structura este simplă și compactă și poate fi deschisă/închisă rapid la 90 °.

3. Cuplu de operare extrem de scăzut, economisind energie.

4. Curba de curgere tinde spre o linie dreaptă, indicând performanțe excelente de reglare.

5. Gamă largă de selecție de materiale, potrivite pentru diverse medii.

Rotiți pur și simplu 90 ° pentru a deschide și închide rapid, ușor de operat. În același timp, supapa fluture cu flanșă de tip U are caracteristici excelente de control al fluidului.

Durata de viață a supapelor etanșate cu metal este de obicei mai lungă decât cea a supapelor etanșe elastice, dar este dificil să se realizeze etanșarea completă.

Comparație între supapa fluture cu flanșă de tip U și supapa fluture cu clemă dublă

1. Material (asemănător):

Corp supapă: fontă gri; Fontă ductilă; Oțel carbon.

Disc supapă: fontă ductilă (nichelată sau acoperită cu nailon); otel inoxidabil 304/316; Bronz aluminiu.

Tija supapei: otel inoxidabil 410/416/304/316.

Scaun supapei: cauciuc EPDM; cauciuc nitrilic; teflon; cauciuc fluor; Heparen; Cauciuc cloropren; Scaun de supapă metalic.

2. Presiune (similaritate):

CLASA 125/150； PN10/16/25

3. Domeniul de aplicare:

Supapa fluture cu flanșă de tip U este diferită de supapele fluture cu clemă sau cu ureche prin faptul că utilizează conexiuni cu flanșă și are o lungime mai mică a feței.

Dacă pentru controlul debitului trebuie utilizate supape fluture, cel mai important lucru este să alegeți dimensiunea și tipul corect de supapă. Principiul structural al supapelor fluture este deosebit de potrivit pentru realizarea supapelor cu diametru mare. Robinetele fluture nu sunt utilizate pe scară largă numai în industriile generale, cum ar fi petrolul, gazele naturale, chimice și tratarea apei, ci și în sistemele de răcire cu apă ale centralelor termice.

Dacă o supapă fluture cu flanșă de tip U trebuie utilizată pentru controlul debitului, cel mai important lucru este să selectați corect dimensiunea și tipul de supapă. Principiul structural al supapelor fluture este deosebit de potrivit pentru fabricarea supapelor cu diametru mare. Robinetele fluture nu sunt utilizate pe scară largă numai în industriile generale, cum ar fi petrolul, gazele naturale, chimice și tratarea apei, ci și în sistemele de răcire cu apă ale centralelor termice.
