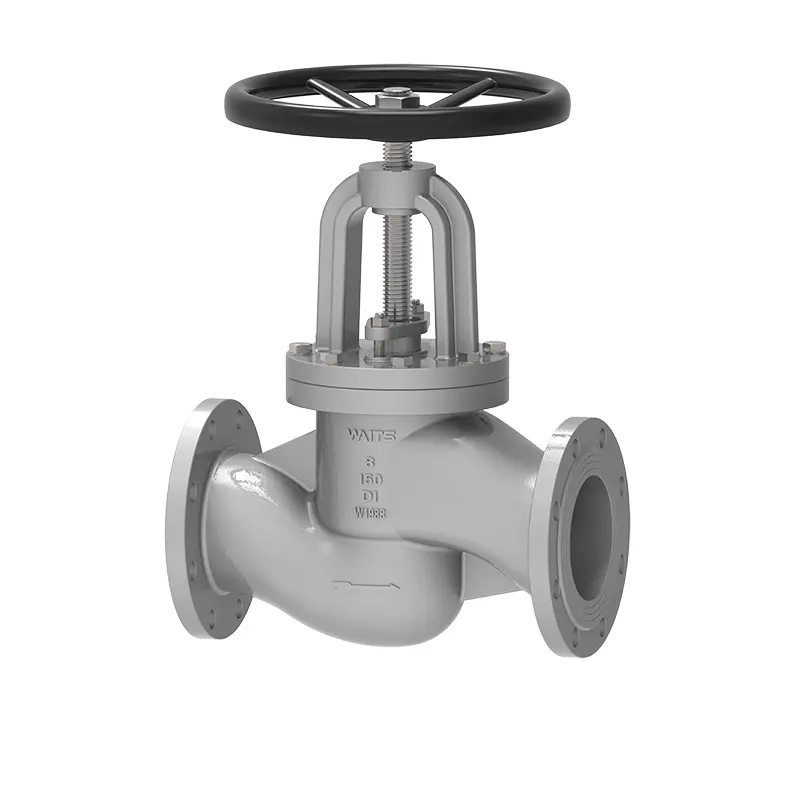

Supapă de oțel turnat

Valva de oțel turnat de la Waits este de preț favorabil, calitate excelentă și performanță cu costuri ridicate. Am fost fondate în Statele Unite în 1994 și am înființat o filială în China în 2008. Avem două baze de producție în Wenzhou și Tianjin. Supapa de glob din oțel turnat poate controla cu exactitate fluidele și este o alegere de înaltă calitate pentru controlul fluidului conductelor. Este profund favorizată de piața internațională, în special în Europa, America, Orientul Mijlociu și alte regiuni.

Trimite o anchetă

Descriere produs

Supapa de glob de oțel turnat cu bolte cu bolte este o supapă de oprire cu corp și capac cu șuruburi, iar un garnitură sau un inel de etanșare octagonal este instalat la mijloc ca un sigiliu. Conform diferitelor poziții de instalare, robinetul globului poate fi împărțit în supapa globului (supapă de glob de tip T de tip T) și supapă de glob cu flux direct (supapă de glob de tip y). Deoarece tulpina supapei are o cursă de deschidere sau închidere relativ scurtă și are o funcție de întrerupere foarte fiabilă și, deoarece schimbarea deschiderii scaunului supapei este proporțională cu cursa discului de supapă, este foarte potrivită pentru reglarea fluxului. Poate fi utilizat pentru tăierea, reglarea și accelerarea conductelor de lichide, cum ar fi apă de la robinet, canalizare, construcții, alimente, electricitate, medicamente, metalurgie, textile, energie, etc. Valva globului este, în general, conectată la conductă prin conexiune la flanșă sau conexiune de sudare. Dispozitivele de acționare opționale sunt: roata de mână, uneltele de tei, electric, pneumatic etc.

Standarde de implementare

Standard de proiectare	ASME B16.34, BS 1873, EN 558-1, GOST
Standarde de flanșă	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Conexiune finală	RF, RTJ, BW, etc.
Inspecție și testare	API 598, DIN 3230, GOST
Faţă în faţă	ASME B16.10, DIN 3202, EN 1092-1
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	API607, API6FA
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	2 "-24", DN50 DN600
Rating de presiune	Clasa 150-1500, PN10-PN260
Temperatura de funcționare	-60 ° C ~ 450 ° C.
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Operator	HW, echipament, electric, pneumatic, etc.
Material corporal	Oțel de carbon, oțel inoxidabil, oțel inoxidabil duplex, oțel din aliaj, Monel, bronz Al, etc.
Suprafața de sigilare	Corp, aliaj pe bază de fier, placaj pe corp, placaj în aliaj pe bază de greu
Tulpina supapei	F6A F304 F316 F51 F53 MONEL K500
NUTĂ DE STEPT	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

1.. Valva globului din oțel turnat se bazează pe presiunea tulpinii supapei pentru a face suprafața de etanșare a discului de supapă și suprafața de etanșare a scaunului supapei să se potrivească îndeaproape pentru a preveni fluxul de mediu. Aparține valvei de sigilare forțată F.
2. Direcția fluxului media a valvei globului este „scăzută în și înaltă” și „înaltă în și jos”. Mediul este lăsat să curgă doar într -o direcție și are direcționalitate în timpul instalării.
3. Formele structurale ale corpului valvei sunt drepte, cu flux direct și unghi drept.
4. Când se deschide robinetul globului, când înălțimea de deschidere a discului de supapă atinge 25% până la 30% din diametrul nominal al supapei de oprire, debitul a atins maximul, ceea ce indică faptul că supapa de oprire a atins poziția complet deschisă.
5. Structura supapei este mai simplă decât supapa de poartă și este mai convenabilă fabricarea și întreținerea.
6. Suprafața de etanșare nu este ușor de purtat și de zgâriat, iar performanța de etanșare este bună. Nu există nicio alunecare relativă între discul de supapă și suprafața de etanșare a corpului valvei în timpul deschiderii și închiderii, astfel încât uzura și zgârierea nu sunt serioase, performanța de etanșare este bună, iar durata de viață este lungă.
7. La deschidere și închidere, cursa discului de supapă este mică, astfel încât înălțimea valvei globului este mai mică decât cea a supapei de poartă, dar lungimea structurală este mai lungă decât cea a supapei de poartă.
8. Cuplul de deschidere și închidere este mare și necesită mai mult efort.
9. Rezistența la fluid este mare, deoarece canalul mediu din corpul valvei este chinuitor, rezistența la fluid este mare, iar consumul de energie este mare.
10. Discul de supapă este adesea erodat atunci când este complet deschis.

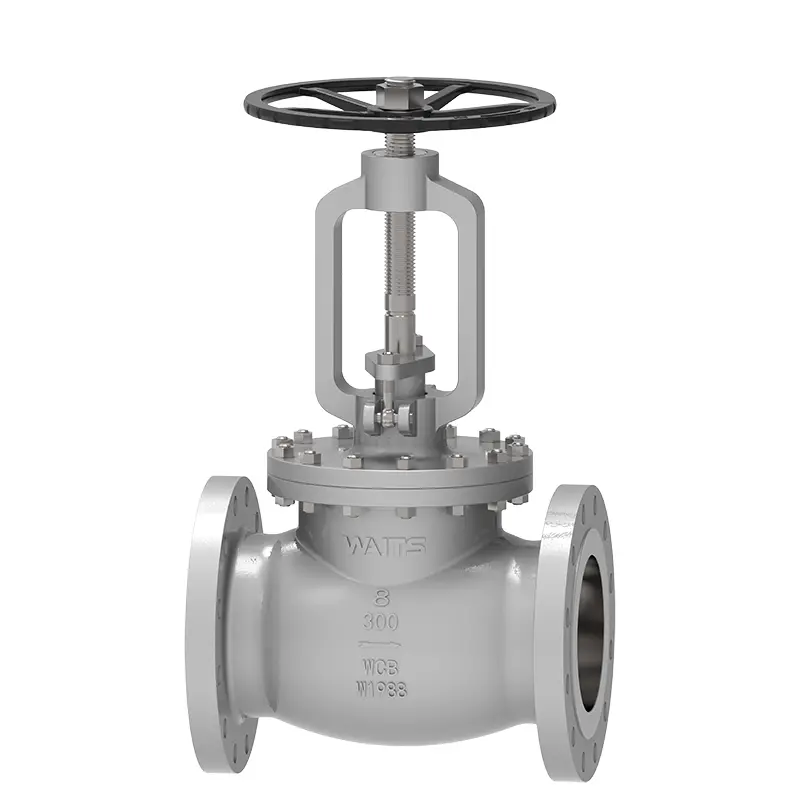

Cast Steel Globe Valve
