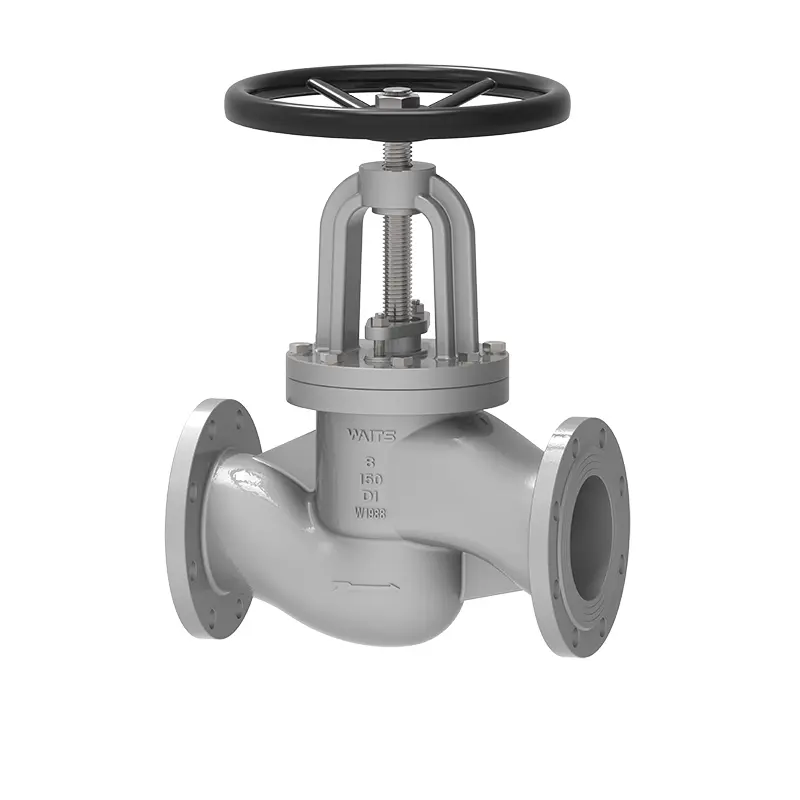

Supapa de glob de fier ductile

Supapa de glob de fier ductilă fabricată de Waits respectă AISI/DIN/BS/Standarde, cu performanțe stabile și performanțe cu costuri ridicate. Am fost inițial înființați în Statele Unite, iar acum sediul nostru global este situat în Wenzhou, China. Avem mai mult de o bază de producție, ofertă stabilă și vă putem oferi prețuri preferențiale.

Trimite o anchetă

Descriere produs

Supapa de glob de fier ductilă produsă de Waits este proiectată pentru controlul precis al fluxului și scurgeri minime. Selectăm cu atenție materiile prime pentru a ne asigura că rezistența la coroziune a supapei și rezistența la uzură se află într-o gamă fiabilă și potrivită pentru utilizarea pe termen lung.
Această supapă de glob este proiectată pentru a se adapta la condițiile de înaltă presiune și poate rămâne stabilă și fiabilă în diferite aplicații industriale. Se adaptează la diferite condiții de muncă și caracteristicile conductelor și nu necesită întreținere frecventă. Are o durată de viață bună de serviciu și îți reduce costurile de muncă și întreținere în timpul utilizării.
Capacitatea de accelerare a valvei de glob de fier ductilei de fier este utilizată pe scară largă în stațiile de tratare a apei, aplicațiile cu aburi și industriile chimice. În plus, unele sisteme de înaltă presiune vor alege, de asemenea, această supapă datorită rezistenței sale structurale bune și a adaptabilitate puternică.

Standarde de implementare

Standarde de proiectare	,API603, ASME B16.34, DIN 3352, EN1984
Standarde de flanșă	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Metode de conectare	SW, RF,
Testare și acceptare	API598, DIN 3230, EN 12569
Lungime structurală	ASME B16.10, DIN3352-F4/F5, EN 558-1
Niveluri de presiune și temperatură	ASME B16.34 、
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Interval de presiune	CL125 ~ CL300 PN10 ~ PN64
Interval de temperatură	； -10 ° C ~ +220 ° C.
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Mod de conducere	Turbină, pneumatică, electrică
Corpul supapei/capacul supapei	Di wcb, cf8, cf8m, cf3, cf3m, 4a, 5a, 6a),
Placa de supapă/scaunul supapei	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Tulpina supapei	F6A F304 F316 F51 F53 MONEL K500
NUTĂ DE STEPT	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

(1) Structura supapei de oprire este mai simplă decât cea a supapei de poartă și este mai ușor de fabricat și întreținut.
(2) Suprafața de etanșare nu este ușor de purtat și de zgâriat, iar performanța de etanșare este bună. Nu există nicio alunecare relativă între discul de supapă și suprafața de etanșare a corpului valvei în timpul deschiderii și închiderii, astfel încât uzura și zgârierea nu sunt serioase, performanța de etanșare este bună, iar durata de viață este lungă.
(3) La deschidere și închidere, discul de supapă are o cursă mică și o înălțime mai mică decât supapa de poartă, dar lungimea structurală este mai lungă decât supapa de poartă.
(4) Cuplul de deschidere și închidere este mare, iar timpul de deschidere și închidere este relativ lung.
(5) Deoarece canalul mediu din corpul valvei este chinuitor, rezistența la fluid este mare, iar consumul de energie este relativ mare.
(6) Când presiunea nominală PN a direcției de curgere medie este ≤16MPa, în aval este adoptat în general, iar mediul curge în sus din partea inferioară a discului de supapă; Când presiunea nominală PN≥20MPa, debitul invers este în general adoptat, iar mediul curge în jos din partea de sus a discului de supapă pentru a crește performanța de etanșare. Cu toate acestea, trebuie menționat că atunci când utilizați supapa de oprire, mediul poate curge doar într -o direcție și nu poate schimba direcția debitului.
(7) Discul de supapă este ușor erodat atunci când este complet deschis, deci trebuie să acordați atenție atunci când îl utilizați.
Axa tulpinii supapei a supapei de oprire este perpendiculară pe suprafața de etanșare a scaunului supapei. Deschiderea tulpinii supapei sau cursa de închidere este relativ scurtă și are o acțiune de tăiere fiabilă. Este potrivit pentru tăierea, reglarea și accelerarea mediului.

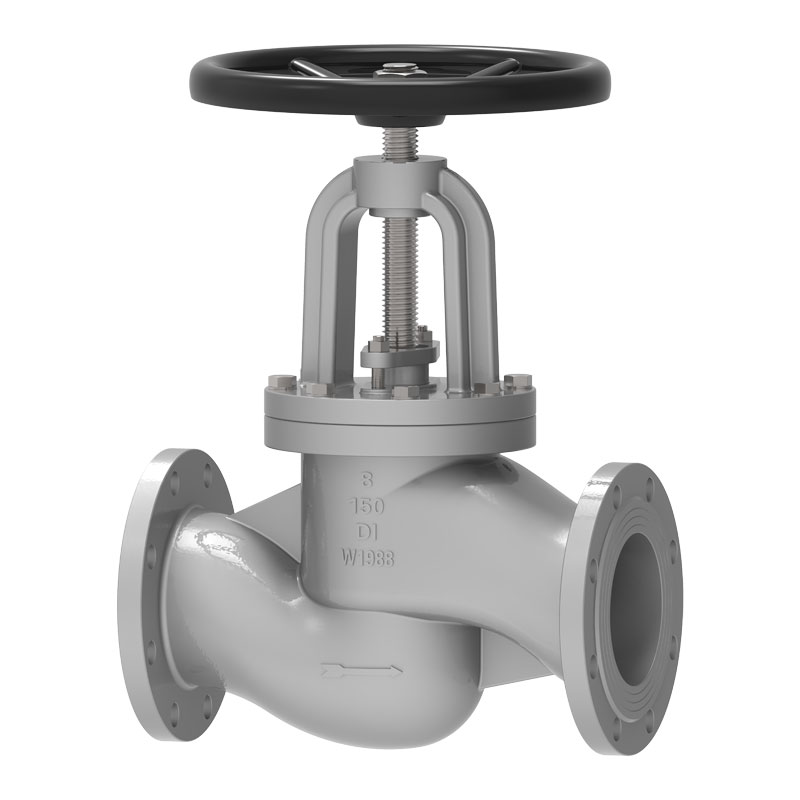

Ductile Iron S Pattern Globe Valve
