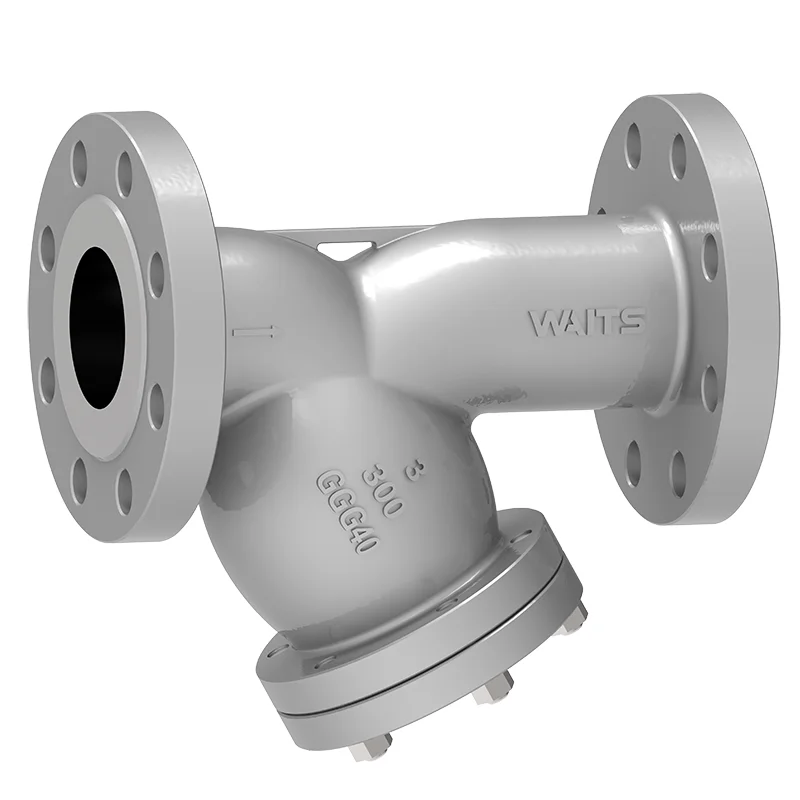

Fier ductile Y-Strainer

Waits Valve Ductile Iron Y-Strainer folosește o coajă de fier ductilă de înaltă calitate și o coajă de fier ductilă de înaltă calitate pentru a proteja sistemul de conducte. Tipul Y proiectat de echipa noastră poate filtra eficient impuritățile cu pierderi de presiune scăzută. Când lucrați în conducte industriale și civile, vă veți gândi la acest produs ca fiind foarte util și de ajutor pentru dvs.!

Trimite o anchetă

Descriere produs

Așteaptă Valva Izolarea fierului echilibrul de fier ductil y ajută la filtrarea particulelor. Filtrul de tip y conține mai multe interfețe filetate pentru conectarea punctelor PT, porturilor de evacuare și accesoriilor. În plus, vine și cu un filtru perforat din oțel inoxidabil integrat. Acest design riguros este baza pentru liniștea sufletească!

Principiul de lucru

Când fluidul intră în așteptări de fier ductile din conductă din conductă, acesta se curge mai întâi în cavitatea în formă de „y”. În cadrul acțiunii filtrului, impuritățile sunt interceptate în exteriorul filtrului, în timp ce fluidul curat trece prin filtru în ieșirea filtrului și continuă să curgă în conductă. Pe măsură ce procesul de filtrare continuă, impuritățile se acumulează treptat pe suprafața filtrului. Când filtrul este înfundat într -o anumită măsură, diferența de presiune între intrarea și ieșirea filtrului va crește, afectând fluxul normal al fluidului. În acest moment, filtrul trebuie curățat sau înlocuit.

Standarde de implementare-‌Ductile Iron Y-Strainer
Standarde de proiectare	API 6D, EN1074
Standard de flanșă	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Conexiune	NPT, RF, FF, RTJ, BW, SW
Acceptarea testelor	FIRE 598 EN12266
Lungimea structurii	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	6FA Fire Fire607
Standard scăzut de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175
Aplicație-‌ Ductile Iron Y-Strainer
Dimensiune	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Interval de presiune	CL125 ~ CL150 PN10 ~ PN25
Interval de temperatură	-20 ℃ ~ 300 ℃
Aplicație	Apă rece, apă caldă (temperatura este de obicei ≤120 ℃, trebuie acordată atenție stabilității termice a fontei); Apă domestică, apă care circulă industrial, apă de incendiu, aer comprimat (presiunea trebuie să fie ≤1,6MPa pentru a evita excesul de presiune de fontă); Gaze non-corozive (cum ar fi azot, dioxid de carbon etc.); Ulei lubrifiant, ulei hidraulic (ulei de coroziv non-puternic, etanșare trebuie verificată); Ar trebui evitat combustibilul cu vâscozitate scăzută (cum ar fi motorina, contactul pe termen lung cu solvenți puternici).
Corpul supapei	Fontă
Filtra	F304, F304L, F316, F316L, sârmă de fier galvanizat, sârmă de cupru

Caracteristici de performanță

Waits Ductile Iron Y-Strainer își derivă numele din structura sa „Y”, care este concepută pentru a asigura un flux neted de fluid în filtru și pentru a reduce rezistența la flux. De obicei, prezintă un design detașabil, cum ar fi conexiunile flanșate sau filetate, permițând o curățare ușoară sau înlocuirea ecranului filtrului atunci când devine înfundat, pur și simplu dezasamblând conexiunile corespunzătoare permite întreținerea fără efort a interiorului. Cu o structură simplă și opțiuni de instalare flexibile, acest filtru poate fi montat pe orizontală sau vertical în funcție de aspectul conductelor. Mai mult decât atât, designul său detașabil facilitează întreținerea convenabilă: operatorii pot dezasambla cu ușurință filtrul pentru curățare sau înlocuirea ecranului fără instrumente speciale, reducând astfel atât costurile de întreținere, cât și complexitatea.

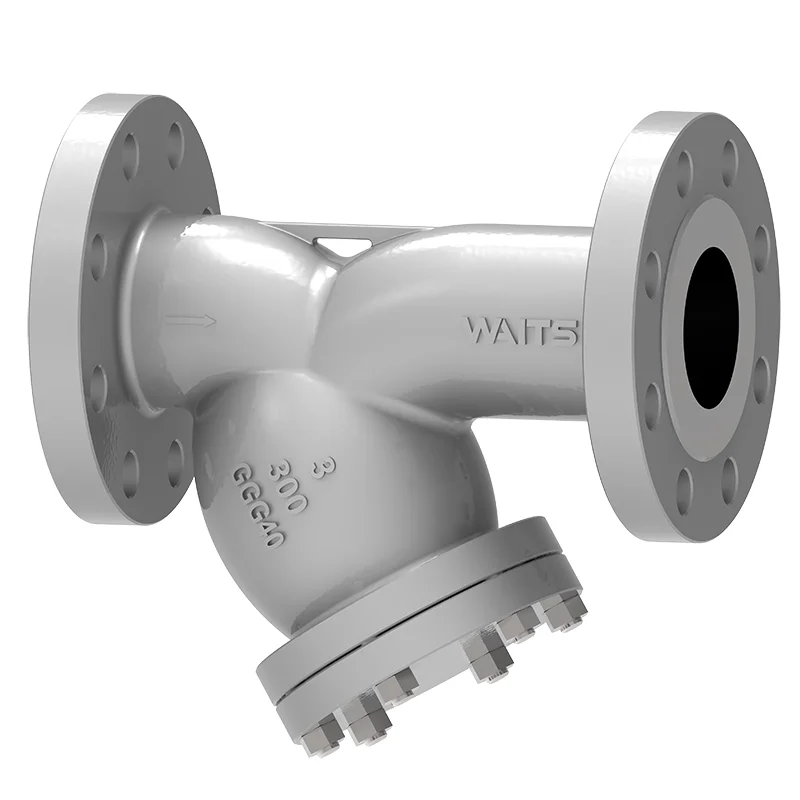

Ductile Iron Y Strainer
