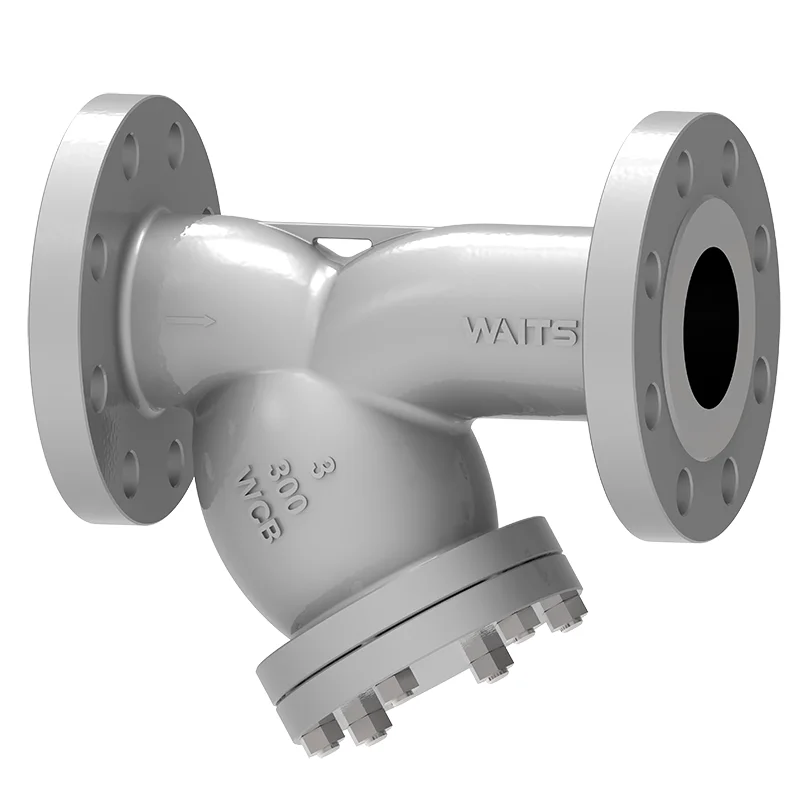

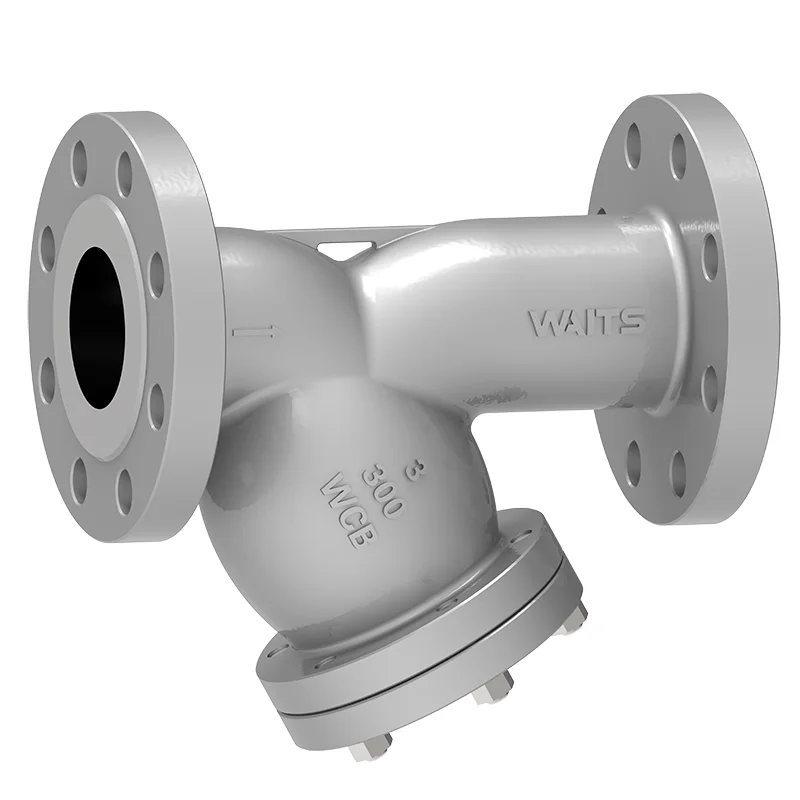

Y-STRAINER

Supapa Waits Y-Strainer minimizează pierderea de presiune cu designul său în formă de Y și corpul turnat cu precizie. De la strecurații cu filet de fontă de joasă presiune la nivel de joasă presiune până la straturi de aliaj special cu presiune mare, cu proiecte de capac personalizate, avem produsul potrivit pentru aplicația dvs. Filtrele sunt disponibile într -o varietate de materiale și calificări ANSI.

Trimite o anchetă

Descriere produs

Waits Valve Waits Y-Stainers reduc pierderea presiunii și captează impuritățile, folosind ecrane perforate sau de plasă de sârmă pentru a îndepărta mecanic particulele solide din sistemele de abur care curg, gaz sau lichid de conducte și protejează echipamentele. Filtrul este confecționat din oțel inoxidabil turnat de precizie sau fier ductil. Ecranul său detașabil și conexiunea simplă facilitează întreținerea și instalarea și este potrivit pentru sistemele petrochimice, cu putere și HVAC.

Instalarea filtrelor înainte de supape și instrumente poate economisi costuri costisitoare de întreținere și reparații. Folosiți strepete de supape de așteptare cu supape de verificare a scaunului moale (sau supape cu bilă de la alți producători) pentru a elimina eficient contaminanții nocivi. Waits Valvey-Strainers sunt disponibile într-o varietate de materiale și o gamă completă de conexiuni finale pentru a găzdui o varietate de aplicații. Proiectarea formei „Y” minimizează blocajul fluidului și menține fluxul neobstrucționat. Garnitura capacului (opțional de grafit, potrivit pentru medii la temperaturi ridicate) previne efectiv scurgerea. În plus, filtrul este echipat cu un port de scurgere pentru curățare automată și întreținere ușoară.

Standarde de implementare-Y-STRAINER
Standarde de proiectare	API 6D, EN1074
Standard de flanșă	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Conexiune	NPT, RF, FF, RTJ, BW, SW
Acceptarea testelor	FIRE 598 EN12266
Lungimea structurii	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	6FA Fire Fire607
Standard scăzut de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175
Aplicație-y-Strainer
Dimensiune	NPS 1/4 ″ ~ NPS 24 ″ DN6 ~ DN600
Interval de presiune	CL150 ~ CL2500 PN16 ~ PN160
Interval de temperatură	-20 ℃ ~ 450 ℃
Aplicație	Apă, ulei, gaz, abur, lichide slab corozive sau puternic corozive (au nevoie de materiale corespunzătoare, cum ar fi oțelul inoxidabil, căptușeala cu fluor etc.) și lichidele care conțin o cantitate mică de impurități de particule
Corpul supapei	Fontă, fier ductil, oțel carbon, oțel inoxidabil (F304/F316), căptușeală cu fluor
Filtra	F304, F304L, F316, F316L, sârmă de fier galvanizat, sârmă de cupru

Caracteristici de performanță

Waits Y-Strainer oferă un design structural compact cu o configurație în formă de Y simplificată, care reduce la minimum cerințele privind pierderea de presiune și instalarea spațiului de instalare. Oferă o filtrare de înaltă eficiență prin ecrane de plasă personalizabile (20-300 ochiuri) pentru a captura particule, rugină și resturi, asigurând protecția echipamentelor în conducte. În cele din urmă, instalarea și întreținerea ușoară sunt activate de conexiunile NPT și un capac de jos detașabil pentru curățarea rapidă a ecranului, fără a dezasambla sistemul.
