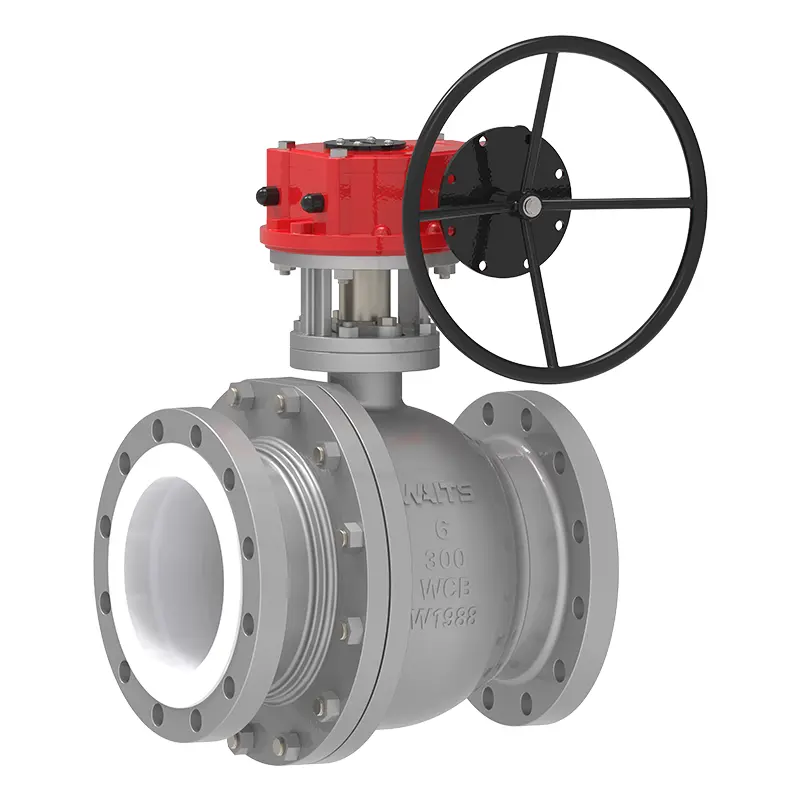

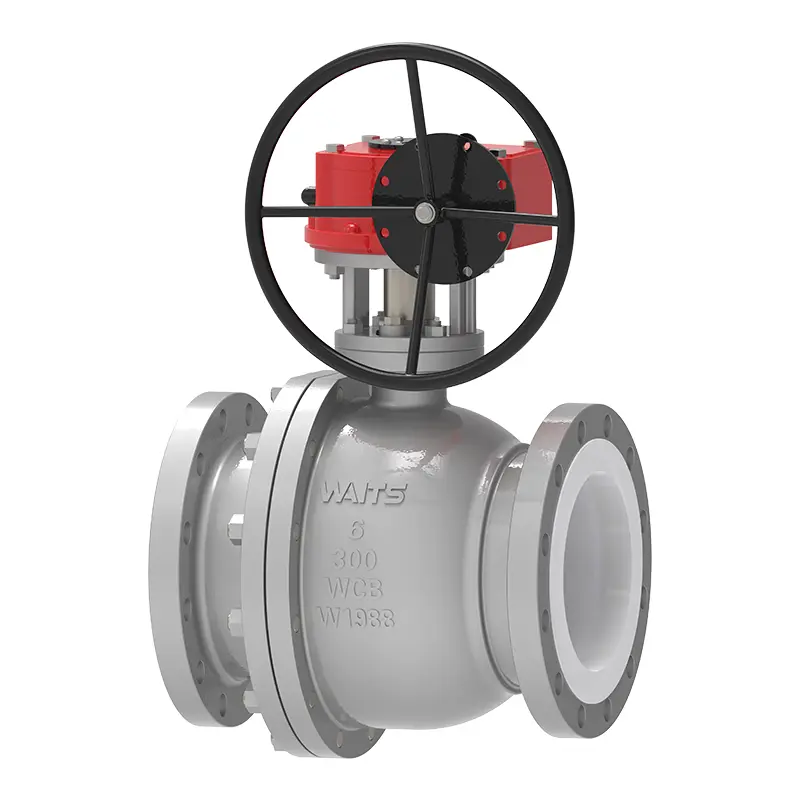

Valva cu bilă căptușită PTFE PTFE

Waits Valve este un furnizor profesionist de supape cu bilă cu bilă cu unelte PTFE din China. Produsul nostru are o precizie de transmisie a angrenajului solid, căptușeala PTFE este rezistentă la coroziune, structura este durabilă, iar etanșarea este foarte bună, ceea ce poate obține un control eficient al fluxului în medii industriale dure! Achizițiile pe scară largă a Valvei Waits Valve reduce costul materiilor prime.

Trimite o anchetă

Descriere produs

Supapă Waits Valvă de înaltă calitate PTFE Valva cu bilă căptușită este o supapă condusă de un mecanism de viteză. Transmisia angrenajului poate obține decelerare și amplificare a cuplului și poate fi ușor operată prin roată de mână sau de actuator. Este deosebit de potrivit pentru ocazii de calibru mare sau de înaltă presiune, economisind mai multă forță de muncă și facilitând telecomanda în comparație cu supapele cu bilă manuale. Bingea și scaunul supapei sunt de obicei sigilate cu materiale metalice sau non -metalice (cum ar fi PTFE, etanșare dură metalică), cu etanșare fiabilă, rezistență scăzută la flux și deschidere/închidere rapidă. Este utilizat pe scară largă în industrii precum protecția chimică, farmaceutică, alimentară și a mediului.

Valva cu bilă căptușită cu unelte PTFE are un canal de debit drept pentru a obține o închidere pozitivă, în timp ce minimizând căderea de presiune și turbulența fluidă. Deoarece mingea este independentă de tulpină, se poate deplasa liber de -a lungul axei supapei în poziția închisă, dar nu se poate roti în raport cu tulpina. Când presiunea liniei este aplicată pe minge în stare închisă, mingea se mișcă ușor în aval pentru a menține contactul cu scaunul din aval, obținând astfel sigiliul primar.

Valvele cu bilă căptușite sunt de obicei instalate fără a ține cont de direcția de curgere și sunt potrivite pentru producția automată din cauza plăcuțelor lor de montare ISO.

Caracteristici:

1.. Sigiliu cu emisii mici

Emisiile scăzute sunt obținute datorită inelelor de ambalare PTFE solide pre-comprimate și a glandei de ambalare reglabile. Deoarece mingea se poate deplasa independent de tulpină în poziția închisă, sarcinile laterale induse de presiune pe garnitura tulpinii sunt eliminate, oferind o etanșare excelentă a tulpinilor chiar și după mii de cicluri.

2. tulpina rezistentă la lovitură

Supapa cu bilă căptușită cu Gear PTFE are un design eficient al tulpinii care nu se aruncă.

3. Dispozitiv anti-static

Conexiunea anti-statică între tulpină și corp este obținută prin arcuri.

4. Scaunul de supapă concompensat

Scaunul supapei este proiectat pentru a oferi întotdeauna etanșare fiabilă cu un cuplu de funcționare minim, indiferent de presiune ridicată sau joasă.

5. Căptușeală

Căptușeala PFA pură, ancorată în interiorul supapei, potrivită pentru aplicații de vid.

Standarde de implementare-G-G-GEAR PTFE VALVE MICE CĂTRE
Standarde de proiectare	6D/Fire Fire 608, BS5351
Standard de flanșă	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode de conectare	RF
Testare și acceptare	FIRE 598, EN12266
Lungime structurală	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	/
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175
Valvă cu bilă căptușită cu garnitură de aplicație
Dimensiune	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Interval de presiune	PN11 ~ PN40 (1,6 ~ 4,6 ~ 4,0p)
Interval de temperatură	PTFE-20 ° C ~+180 ° C.
Gama de aplicații	Transportul soluției de acid și alcalin, controlul reactorului chimic, canalizarea/tratarea apelor uzate, farmaceutice, apa de mare etc.
Mod de conducere	Vierme
Corpul supapei/capacul supapei	Intrări: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-căptușit Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-căptușit
Suprafața de sigilare	Ptfe
Tulpina supapei	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Mingea	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-căptușit
Tijă	Grafit de azbest, grafit flexibil, politetrafluoroetilen, aliaj pe bază de fier

Note de întreținere a produsului

1. Ungeți în mod regulat angrenajul de vierme (utilizați grăsime pe bază de litiu) pentru a preveni măcinarea și uzura uscată.

2.Rotiți roata de mână lentă în timpul funcționării pentru a evita încărcările de impact deteriorarea componentelor de transmisie.

3. Este interzisă temperatura și funcționarea excesivă a presiunii (fluoroplasticul este predispus la deformare la temperaturi ridicate).

4. Respectați căptușeala pentru daune (cum ar fi bule sau fisuri) în timpul întreținerii opririi și înlocuiți -o prompt.

Avantaje de produs

1. Economisire și eficientă a clarificării

Angrenajul reduce viteza și crește cuplul, reducând semnificativ forța de funcționare pentru supape cu diametru mare.

2. Controlul precis

Roata de mână necesită mai multe rotații pentru reglarea fină a deschiderii (de exemplu, reglarea fluxului), potrivită pentru scenarii care necesită un control precis.

3. STRUCTURA RELIABILĂ

Componentele de transmisie sunt fabricate din materiale metalice (cum ar fi angrenajele din aliaj de cupru și arbori din oțel inoxidabil), care sunt rezistente la uzură și au o durată de viață lungă.

Gear Ptfe Lined Ball Valve
