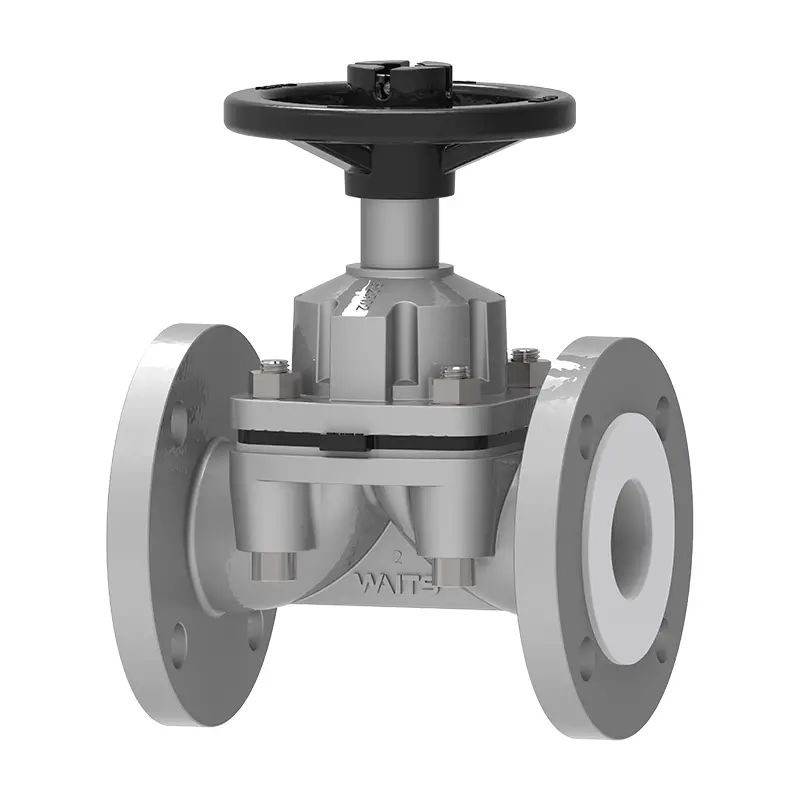

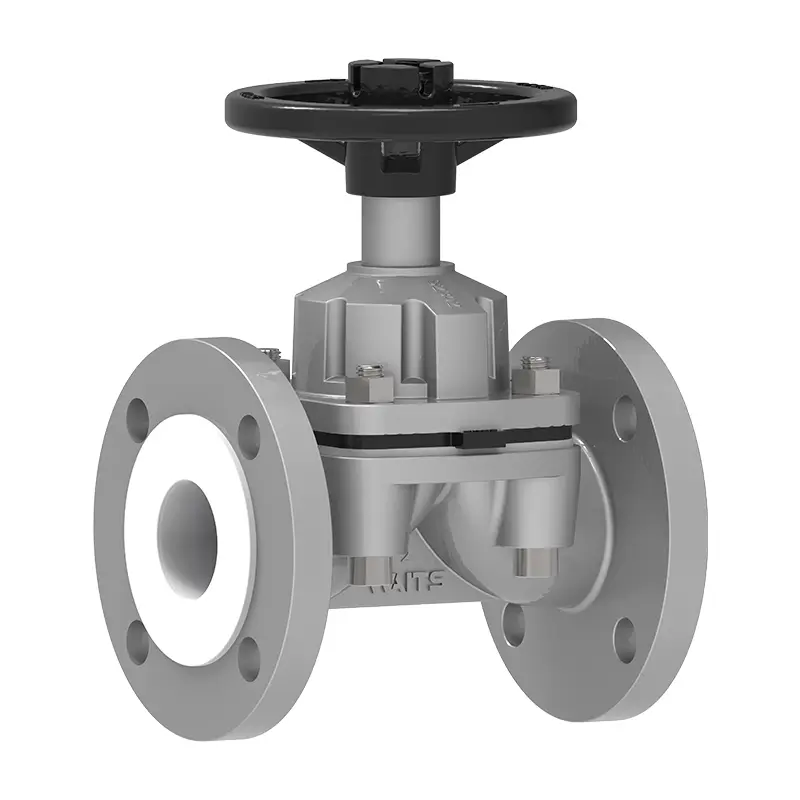

Valva cu diafragmă căptușită PTFE

Dacă cumpărați supape de așteptare a supapei de înaltă calitate PTFE, pentru prima dată, oferim un serviciu de ghid prietenos pentru începători. Am scris o mulțime de articole despre caracteristicile supapelor și orientările de întreținere. Aceste resurse nu numai că ajută clienții să aleagă supapa potrivită, dar servesc și ca „enciclopedie” pentru inginerii de valve începători. Alegeți -ne și veți avea un furnizor de încredere!

Trimite o anchetă

Descriere produs

Supapa de așteptare PTFE Valva cu diafragmă căptușită este o supapă rezistentă la coroziune și durabilă care izolează mediul de părțile metalice printr -o diafragmă fluoroplastică și realizează deschiderea/închiderea și sigilarea prin deformarea elastică a diafragmei. Potrivit pentru acizi, clor, apă clorurată și soluții, apă deionizată, sare, soluții alcaline, substanțe chimice de var și cupru. Prod. Indicator de poziție. Piesele mecanice sunt izolate de lichid.

Corpul supapei: fontă, fier ductil, oțel carbon WCB sau oțel inoxidabil CF8M. Acoperire (plastic): DN15 - D200: 3mm.

Capacul supapei: fontă sau fier ductil.

Presiune: PN10-16.

Opțional: tulpină care nu este în creștere. Valva adoptă un design de etanșare etanș de gaz, ușor de întreținut. Piesele sale înlocuibile pot fi înlocuite cu ușurință online și sunt disponibile din stoc.

Caracteristica principală a supapei cu diafragmă căptușită PTFE este că mediul nu contactează structura metalică internă a corpului valvei. Este potrivit pentru condiții de muncă dure, cu coroziune puternică, puritate ridicată, poluare ușoară sau particule care conțin.

Utilizat pe scară largă în industria chimică, farmaceutică, de protecție a mediului și electronică.

Caracteristici și avantaje

Închidere etanșă cu gaz (clasa a VI-a)

Fără design al cavității

Întreținere ușoară/întreținere scăzută

Întreținere online (intrare de top)

Garnitura de tulpină nu are scurgeri

Indicator de poziție standard

Standarde de implementare-PTFE Valva cu diafragmă căptușită
Standarde de proiectare	MSS - SP - 88, BS 5156
Standard de flanșă	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode de conectare	RF
Testare și acceptare	FIRE 598, EN12266
Lungime structurală	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	/
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175
Aplicație-PTFE Valvă cu diafragmă căptușită
Dimensiune	NPS 1/2 ”~ NPS 14 ″ DN15 ~ DN350
Interval de presiune	CL150 ~ CL150 PN10 ~ PN16
Interval de temperatură	PTFE-50 ° C ~+180 ° C.
Gama de aplicații	Industria chimică, industria farmaceutică, inginerie de mediu, semiconductor și electronică, sisteme energetice etc.
Corpul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFE-căptușit Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-căptușit
Placă de supapă	Oțel de carbon, oțel inoxidabil, căptușit cu PTFE
Tulpina supapei	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Scaunul supapei	Grafit de azbest, grafit flexibil, politetrafluoroetilen, aliaj pe bază de fier
