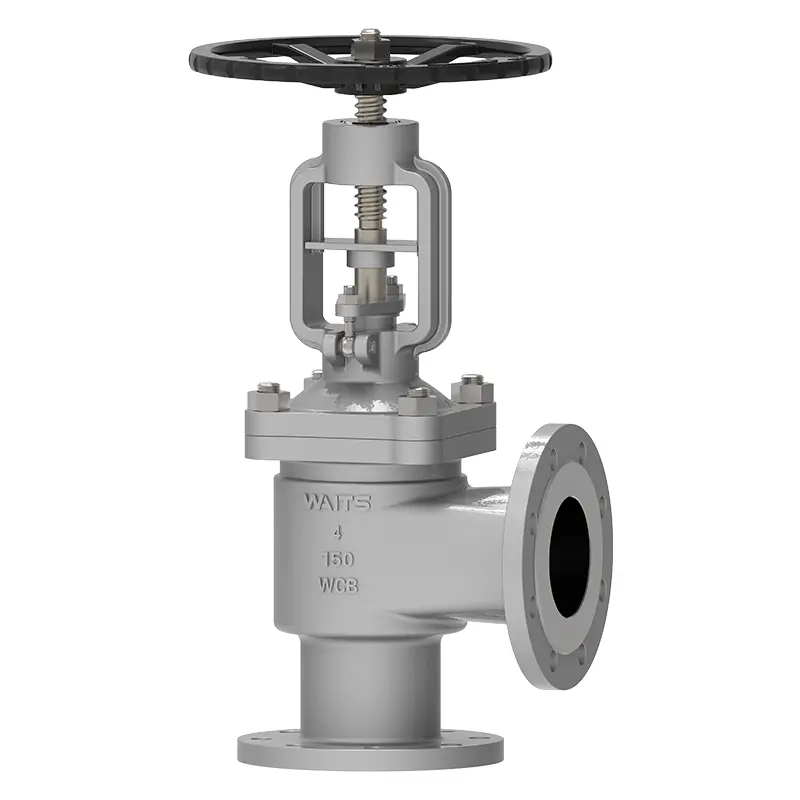

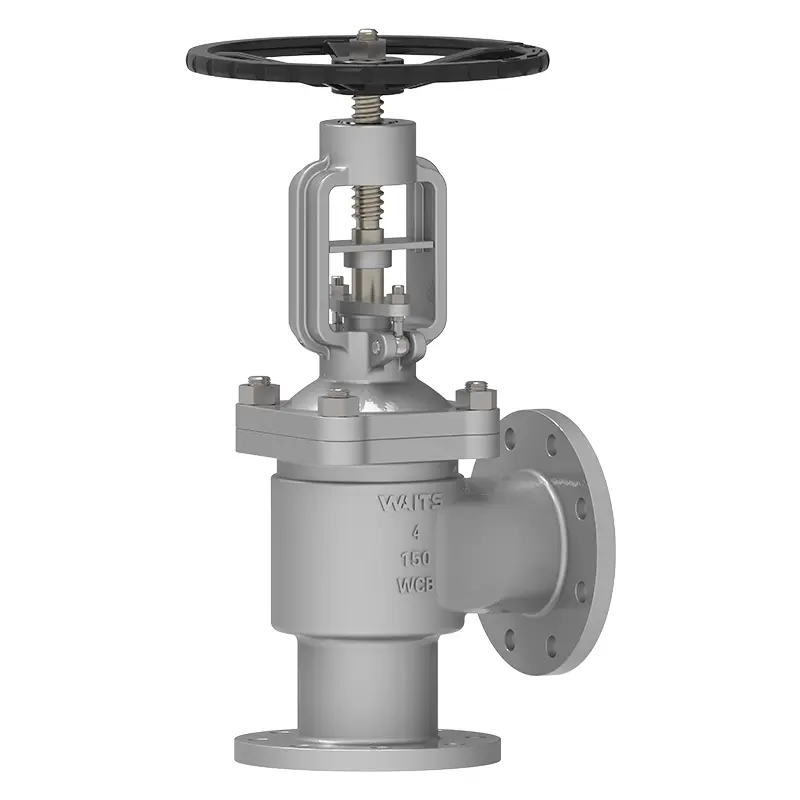

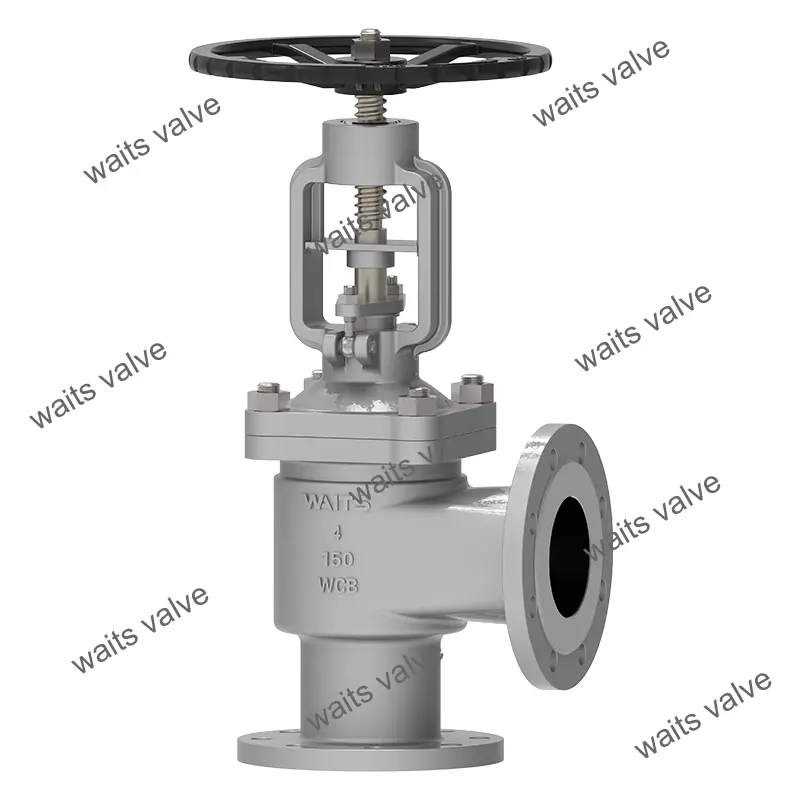

Valva glob de burduf unghiulară

Valva Globe Bellows Angle adoptă tehnologie „sigiliu dublu”, constând din burduf și ambalare metalice, oferind o protecție dublă. Proiectarea sa de 90 de grade economisește spațiu și are un flux de rezistență scăzută, ceea ce poate reduce consumul de energie pentru tine. Alegerea valvei Wats înseamnă alegerea unei echipe liniștitoare.

Trimite o anchetă

Descriere produs

WATS Valve Bellows Bellows Valve Globe adoptă un design de 90 de grade, ceea ce permite fluidului să schimbe direcția în unghi drept și să controleze fluxul sau întreruperea fluidului prin rotirea tulpinii supapei. Bellow -urile metalice sunt utilizate ca principală componentă de etanșare în interiorul corpului supapei, combinată cu ambalarea tradițională. Discul de supapă se deplasează liniar de -a lungul liniei centrale a fluidului, iar burduful se extinde sau se contractă în consecință, izolând lichidul din mediul extern și prevenind scurgerea.

Standarde de implementare Standarde Bellows Valve Globe ‌
Standarde de proiectare	DIN3356 /BS1873 /ASME B16.34
Standard de flanșă	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Conexiune	RF/FF/RTJ
Acceptarea testelor	Și 12266 API598
Lungimea structurii	EN558/ ASME B16.10
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	API607 API6FA
Standard scăzut de scurgere	API 622
Proiectare anti-coroziune	NACE MR 0175
Valva globului cu unghi de aplicație
Dimensiune	DN15 ~ DN300 （np½ "~ 12"）
Interval de presiune	PN16 ~ PN160 （CLASS150 ~ 900）
Interval de temperatură	-29 ℃～+570 ℃
Aplicație	Lichid acid/alcalin, gaze naturale lichefiate, ulei de vâscozitate ridicată, rețea de conducte subterane, modul de integrare a echipamentelor etc.
Mod de conducere	Roată de mână, echipament de tei, electric, pneumatic, etc.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Nucleul supapei	Intrări: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Suprafața de sigilare	Corpul principal, aliaj principal al caroseriei pe bază de fier, placând aliaj pe bază de dură
Tulpina supapei	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
NUTĂ DE STEPT	Aliaj de cupru
Tijă	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

Structura valvei globului de burduf unghiular o face deosebit de potrivită pentru aplicațiile cu cerințe de fiabilitate ridicate, cum ar fi sisteme care gestionează medii toxice, inflamabile sau corozive.

Avantaje

1. Componenta cheie a valvei globului unghiului Bellows este burduful metalic. Conectează capacul supapei și tulpina supapei prin sudare automată cu rulouri. Bellow-urile metalice se asigură că partea tulpinii supapei este fără scurgeri.

2. Datorită designului conic și simplificat, discul de supapă se etanșează în mod fiabil și are o durată de viață mai lungă.

3. Design dublu sigiliu (burduf + ambalare). Bellow -urile și ambalajul împiedică scurgerea și oferă un efect excelent de etanșare.

4. Unghiul Bellows Valva globului poate unge direct tulpina de supapă, piulița și mâneca.

5. Rată de mână ergonomică. Durata de viață mai lungă și o funcționare mai ușoară.

Angle Bellows Globe Valve
