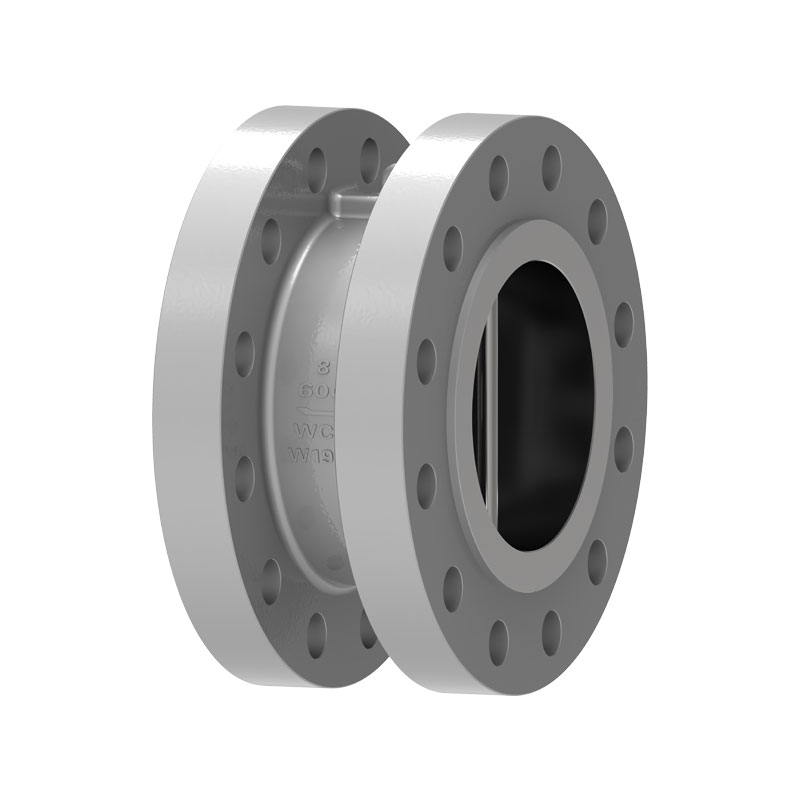

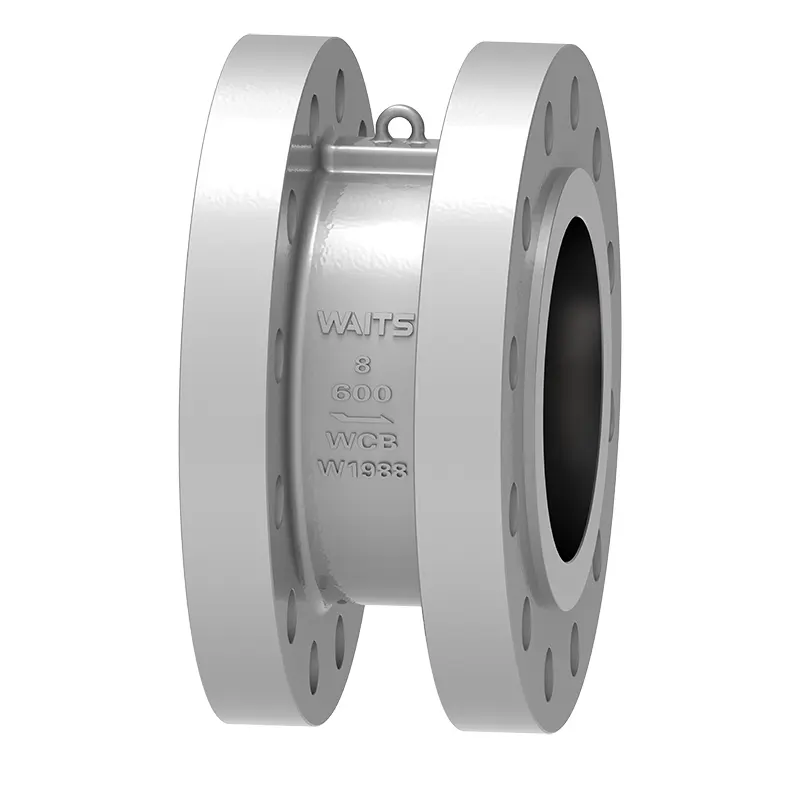

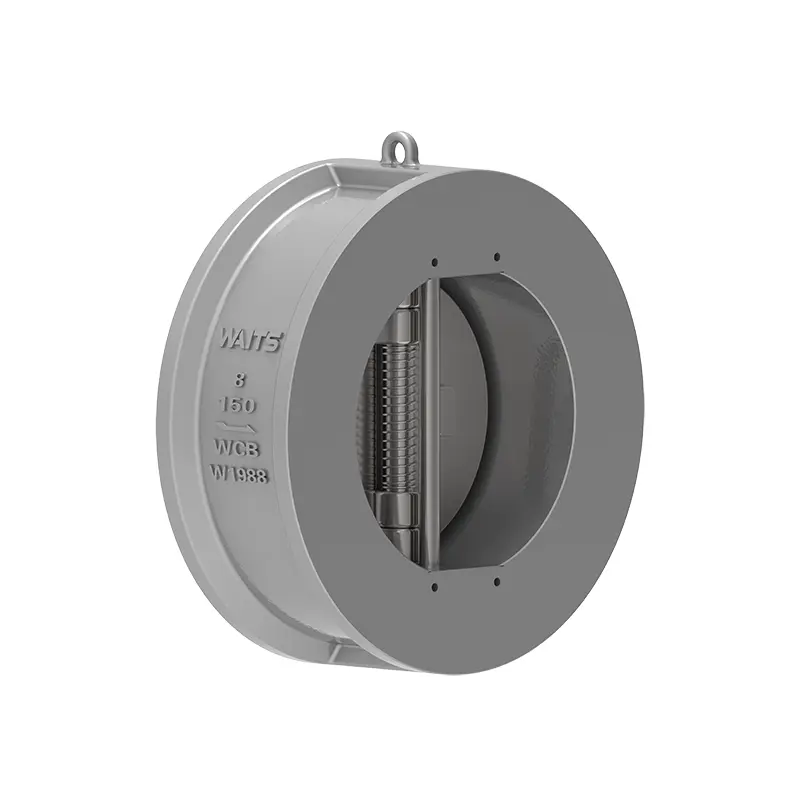

Supapă de reținere cu două plăci

În calitate de producător profesionist de supape, Waits poate sprijini producția de supape de reținere cu două plăci personalizate pentru a răspunde mai bine nevoilor diferiților clienți. În ceea ce privește etanșarea, această supapă de reținere poate fi sub diferite forme, cum ar fi cauciuc, PTFE și corp. Personalizarea poate îndeplini diferite standarde, cum ar fi API/DIN/JIS, în funcție de nevoile clienților.

Trimite o anchetă

Descriere produs

Placa fluture a supapei de reținere cu două plăci are două semicercuri, iar discul supapei cu arc este suspendat pe știftul vertical central. Când supapa este deschisă, forța combinată a fluidului se află în centrul suprafeței de etanșare a discului supapei, iar punctul de acțiune al forței de susținere a arcului este în centrul suprafeței discului supapei, astfel încât rădăcina supapei discul se deschide mai întâi, evitând astfel uzura suprafeței de etanșare care apare atunci când discul supapei vechii supape convenționale este deschis și îmbunătățind în mod eficient durabilitatea.
Când debitul încetinește, sub acțiunea forței de reacție a arcului de torsiune, discul supapei se apropie treptat de scaunul supapei, iar supapa de reținere cu două plăci intră în etapa de închidere lentă. Când fluidul curge înapoi, acțiunea combinată a forței discului supapei și a forței de reacție a arcului de torsiune crește în mod corespunzător închiderea discului supapei, intrând în etapa de închidere rapidă. Acest lucru reduce în mod eficient impactul ciocanului de berbec și reduce daunele loviturii de berbec. La închidere, acțiunea punctului de forță a arcului face ca partea superioară a discului supapei să se închidă mai întâi, împiedicând rădăcina discului supapei să muște.

Standarde de implementare

Standarde de proiectare	API594, API6D, ASME B16.34
Flange standards	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Metode de conectare	Tip napolitană, tip flanșă, tip ureche,
Testare și acceptare	API598, API 6D,
Lungimea structurală	API594, API6D, DIN3202
Niveluri de presiune și temperatură	ASME B16.34, DIN2401
Design anti-coroziune	NACE MR 0103, NACE MR 0175.ISO15156

Aplicație

Dimensiune	NPS 2”~ NPS 60″ DN50 ~ DN1500
Interval de presiune	CL150 ~CL2500 PN10~ PN420
Interval de temperatură	；-196°C ~ +600°C
Domeniu de aplicare	Este potrivit pentru diverse medii, cum ar fi apă, ulei de abur, acid azotic, acid acetic, medii puternic oxidante etc.
Corpul supapei	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Piese turnate: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Placa supapei	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Piese turnate: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Scaun supapei	Material caroserie, 13CR, oțel inoxidabil 304/316, monel, carbură cimentată, aliaj 20, aliaj de cupru, etc.
Tija supapei	A182 F6a,17-4PH，F304 F316, F51,...

Caracteristici de performanță

1. Supapa de reținere cu două plăci este compusă din corpul supapei, discul supapei, arborele supapei și arcul etc. Adoptă o conexiune de tip clemă și o structură compactă.
2. Placa fluture are două semicercuri, iar arcul este folosit pentru resetarea forțată. Suprafața de etanșare poate fi sudată cu material rezistent la uzură sau căptușită cu cauciuc. Are o gamă largă de utilizare și etanșare fiabilă.
3. Cursa de închidere a discului supapei este scurtă și este încărcată cu arc, cu viteză de închidere rapidă, ceea ce poate reduce fenomenul de lovitură de berbec.
4. Este potrivit pentru ocazii cu spațiu de instalare limitat și poate fi folosit pentru conducte orizontale sau verticale.
5. Poate fi aplicat pe diverse medii precum apă, ulei de abur, acid azotic, acid acetic, mediu puternic oxidant etc.

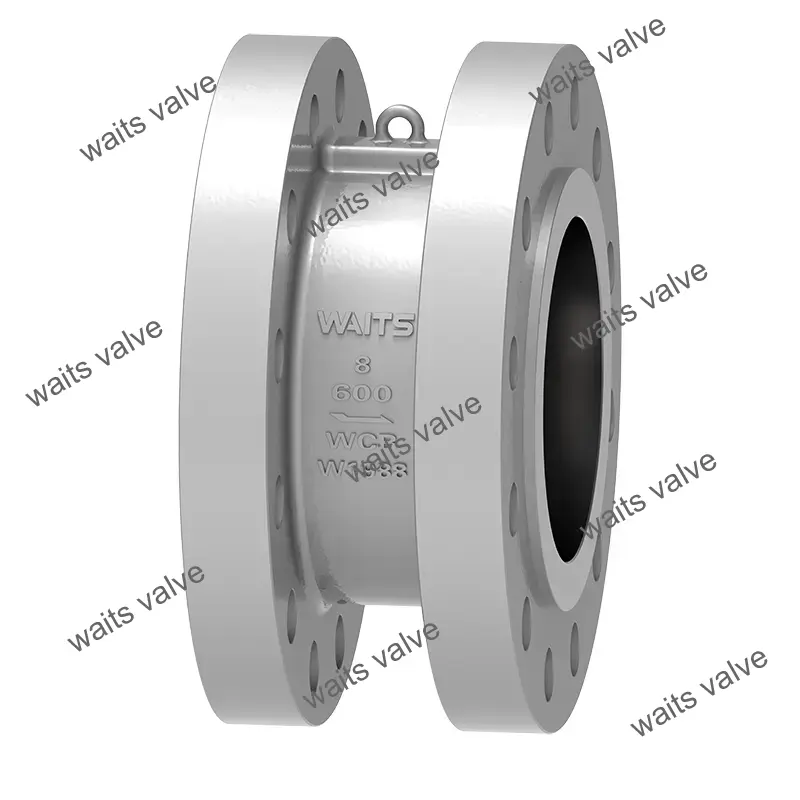

Dual Plate Check Valve
