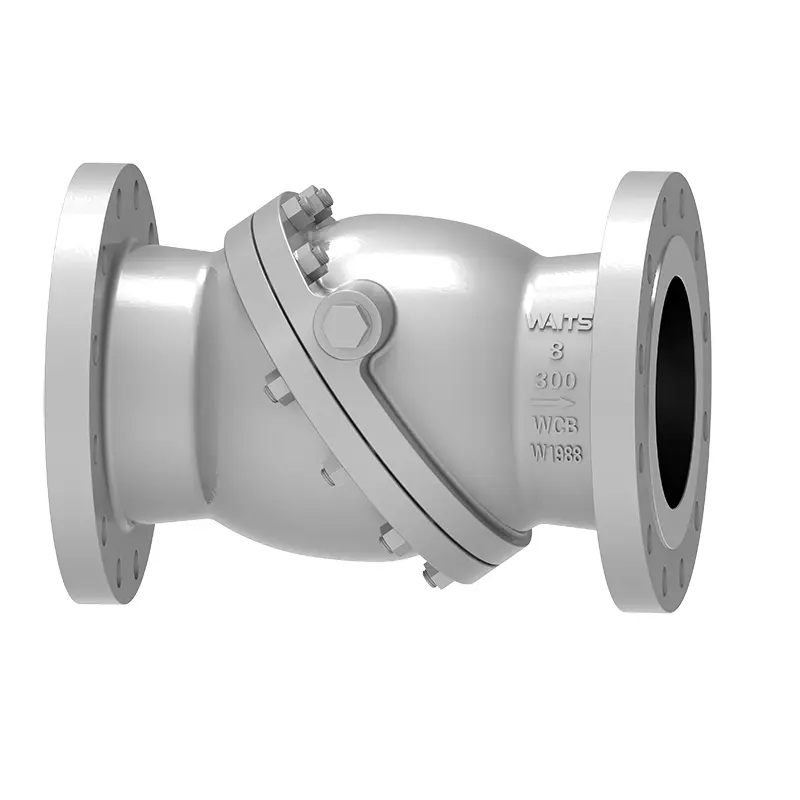

Supapă de reținere cu disc înclinat

Supapa de reținere cu disc înclinat este un produs de înaltă calitate și durabil al Waits Valve. În calitate de producător profesionist de supape, tehnologia și echipamentele noastre de producție țin pasul cu nivelul avansat al industriei în timp real. După ce a fost actualizat și inspectat complet, produsul poate fi închis rapid, iar discul supapei poate ajunge rapid în poziția scaunului supapei, minimizând fenomenul de impact.

Trimite o anchetă

Descriere produs

Supapa de reținere cu disc înclinat este o supapă de reținere fără impact. Principalul său avantaj este de a depăși impactul și ciocanul de berbec cauzat de supapa de reținere a balansului și supapa de reținere a ridicării și de a realiza funcționarea fără impact.

Implementation Standards

Standarde de proiectare	BS1868,API6D,API594
Standarde de flanșă	ASME B16.5、ASME B16.25、
Metode de conectare	RF.RTJ.BW
Testare și acceptare	API598, API 6D
Structural length	API6D/ASME B16.10,
Niveluri de presiune și temperatură	ASME B16.34,
Design anti-coroziune	NACE MR 0103, NACE MR 0175.ISO15156

Aplicație

Dimensiune	NPS 2”~ NPS 36″ DN50 ~ DN900
Interval de presiune	CL150 ~CL600 PN10~ PN100
Interval de temperatură	-29°C~+545°C
Domeniu de aplicare	Este potrivit pentru diverse medii, cum ar fi apă, ulei de abur, acid azotic, acid acetic, medii puternic oxidante etc.
Corpul supapei	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Piese turnate: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve plate	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Piese turnate: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve seat	Material caroserie, 13CR, oțel inoxidabil 304/316, monel, carbură cimentată, aliaj 20, aliaj de cupru, etc.
Tija supapei	A182 F6a,17-4PH，F304 F316, F51,...

Caracteristici de performanță

Supapa de reținere cu disc înclinat utilizează discuri duble excentrice în proiectare și fabricare, iar scaunul supapei este un scaun de supapă din metal ușor elastic, care poate asigura performanța de etanșare a supapei în timpul funcționării. Discul fluture ajută la deschiderea rapidă și are o durabilitate puternică, prelungind efectiv durata de viață, economisind costurile de întreținere și înlocuire și are rezistență scăzută la curgere și performanță excelentă.

Tilted Disc Check Valve
