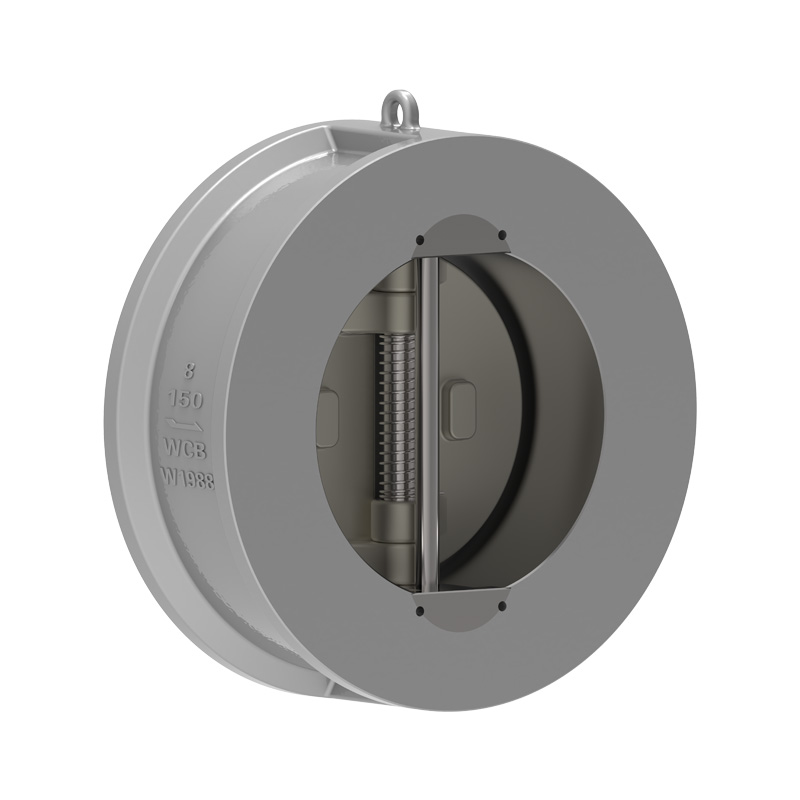

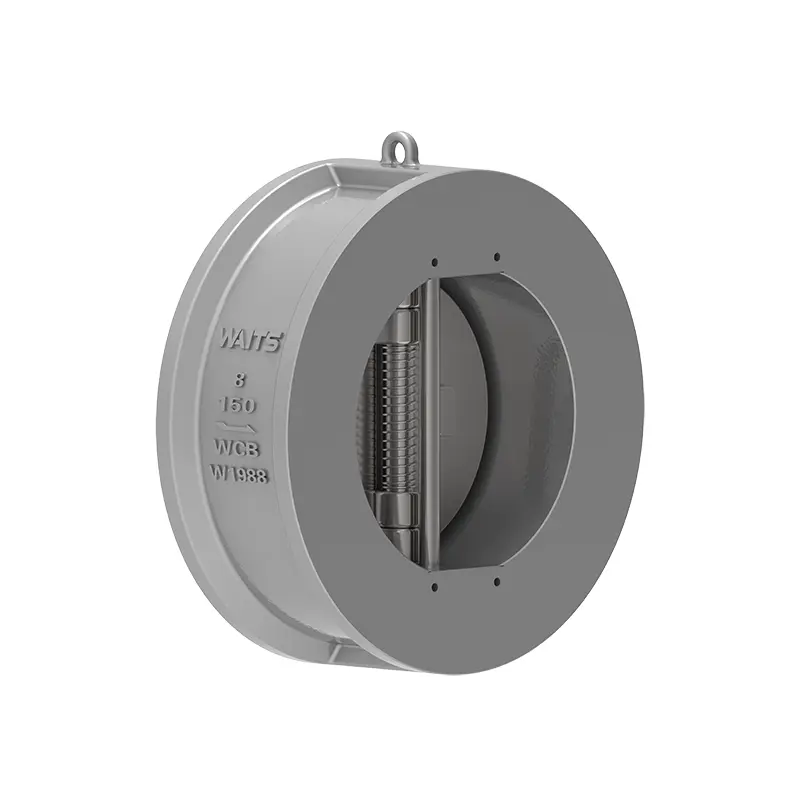

Supapă de reținere cu două plăci cu etanșare moale

Placa fluture a supapei de reținere cu două plăci cu etanșare moale este formată din două semicercuri, cu un disc cu arc suspendat pe un știft vertical central.
Când supapa este deschisă, forța combinată a fluidului se află în centrul suprafeței de etanșare a discului, iar punctul de acțiune al forței de susținere a arcului care acționează ca reacție este situat în centrul suprafeței discului, astfel încât rădăcina discului se deschide mai întâi. Acest lucru evită uzura suprafeței de etanșare care apare atunci când discul este deschis în vechea supapă convențională și crește durabilitatea etanșării supapei.
Când debitul încetinește, sub acțiunea forței de reacție a arcului de torsiune, discul se apropie treptat de scaunul supapei și intră în etapa de închidere lentă a supapei. Când fluidul curge înapoi, forța sa asupra discului și forța de reacție a arcului de torsiune vor lucra împreună, iar închiderea discului va crește în consecință, intrând în etapa de închidere rapidă. Scopul acestui design este de a reduce fenomenul de lovitură de apă, de a reduce daunele loviturii de apă și de a prelungi mai bine durata de viață. La închidere, punctul de forță a arcului face ca partea superioară a discului să se închidă mai întâi, împiedicând rădăcina să muște și îmbunătățind durabilitatea suprafeței de etanșare a supapei.

Standarde de implementare

Aplicație

Caracteristici de performanță

1. Componentele supapei de reținere cu două plăci de etanșare moale includ corpul supapei, discul supapei, arborele supapei, arcul și alte părți, care sunt conectate prin tip de prindere și au o structură compactă.
2. Placa fluture a supapei este formată din două semicercuri și este forțată să se întoarcă de un arc. Suprafața de etanșare poate fi realizată dintr-un material rezistent la uzură care iese la suprafață pe corp sau căptușită cu cauciuc. Are o gamă largă de utilizări și etanșare fiabilă.
3. Discul supapei are o cursă scurtă de închidere și este încărcat cu arc, cu acțiune sensibilă și viteză rapidă de închidere, ceea ce reduce semnificativ lovitura de berbec.
4. Deoarece supapa de reținere cu două plăci cu etanșare moale are o structură compactă, dimensiuni mici, greutate redusă și instalare ușoară, este potrivită pentru utilizare în situații în care spațiul de instalare este limitat. Poate fi folosit în țevi orizontale sau verticale.
5. Aplicabil la apă, ulei de abur, acid azotic, acid acetic, medii puternic oxidante și alte medii.
