Supapă cu bilă plutitoare cu trei piese electrice

Supapa Waits Valve Electric cu trei piese Valva cu bilă plutitoare este durabilă, controlată în mod inteligent și obține o automatizare eficientă a fluxului. De la consultarea tehnică și planificarea soluțiilor de pre-vânzare până la instalarea, punerea în funcțiune, întreținerea și repararea post-vânzări, Valve Waits poate proiecta, de asemenea, robinete cu bilă din două piese cu suporturi de montare pentru a facilita aplicațiile de automatizare. Waits Valve a stabilit un sistem complet de servicii cu ciclu complet.

Trimite o anchetă

Descriere produs

Trupul de supapă de supape de așteptare Electric cu trei piese Valva plutitoare cu flanșă este împărțită în trei părți și adoptă proiectarea standard a supapei cu bilă electrică. Intervalul de dimensiuni este NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, iar presiunea de lucru WOG este CL150 ~ CL2500 PN10 ~ PN260. Oferim o gamă completă de supape cu bilă din trei piese, cu diferite conexiuni de capăt, inclusiv capete filetate, capete de sudare cu fund, capete de sudare prin priză și conexiuni tri-clamp.

Structura unică a supapei de așteptare face ca demontarea și întreținerea să fie mai convenabilă: scaunul cu bilă și supapă pot fi inspectate și înlocuite fără a dezasambla conducta, ceea ce reduce considerabil dificultatea și costul de întreținere. În ceea ce privește performanța de etanșare, structura din trei piese oferă o distribuție mai uniformă a presiunii și are un efect de etanșare, în timp ce modul de acționare electrică realizează controlul automat. Această supapă este adesea folosită în scenarii de conducte industriale, cu frecvență de întreținere a valvei ridicate și cerințe stricte de etanșare.

Standarde de implementare Standarde electrice cu trei piese cu flanșă cu flanșă cu flanșă
Standarde de proiectare	6D/Fire Fire 608, BS5351
Standard de flanșă	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode de conectare	RF
Testare și acceptare	FIRE 598, EN12266
Lungime structurală	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	Fire 6fa, foc 607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175

Aplicație electrică cu trei piese cu bilă plutitoare cu flanșă cu trei piese
Dimensiune	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Interval de presiune	CL150 ~ CL2500 PN10 ~ PN260
Interval de temperatură	-20 ℃ ~ 400 ℃
Gama de aplicații	Aplicabil pentru diverse medii, cum ar fi apă, abur, petrol, gaze lichefiate, gaze naturale, gaze de cărbune, acid azotic, acid acetic, medii de oxidare, uree etc.
Mod de conducere	Transmiterea hidraulică, pneumatică, electrică, manuală și a uneltelor de viermi.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Suprafața de sigilare	PTFE armat, para-polivenilenă (RPTFE, PPL), Metal
Tulpina supapei	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Mingea	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Tijă	Grafit de azbest, grafit flexibil, politetrafluoroetilen, aliaj pe bază de fier

Structura de bază și principiul de lucru

1. Corpul supapei este format din secțiuni stânga, dreapta și intermediare conectate prin șuruburi, permițând o demontare rapidă pentru întreținere și înlocuirea componentelor interne.

2. Mingea se îndreaptă către suprafața de etanșare a ieșirii sub presiunea media, obținând etanșarea bidirecțională adecvată pentru cicluri de funcționare frecvente.

3. Integrează un actuator electric în sfert de turnare care susține controlul de rotație de la 0–90 ° pentru reglarea debitului sau funcțiile de pornire/oprire, compatibil direct cu sistemele de control industrial.

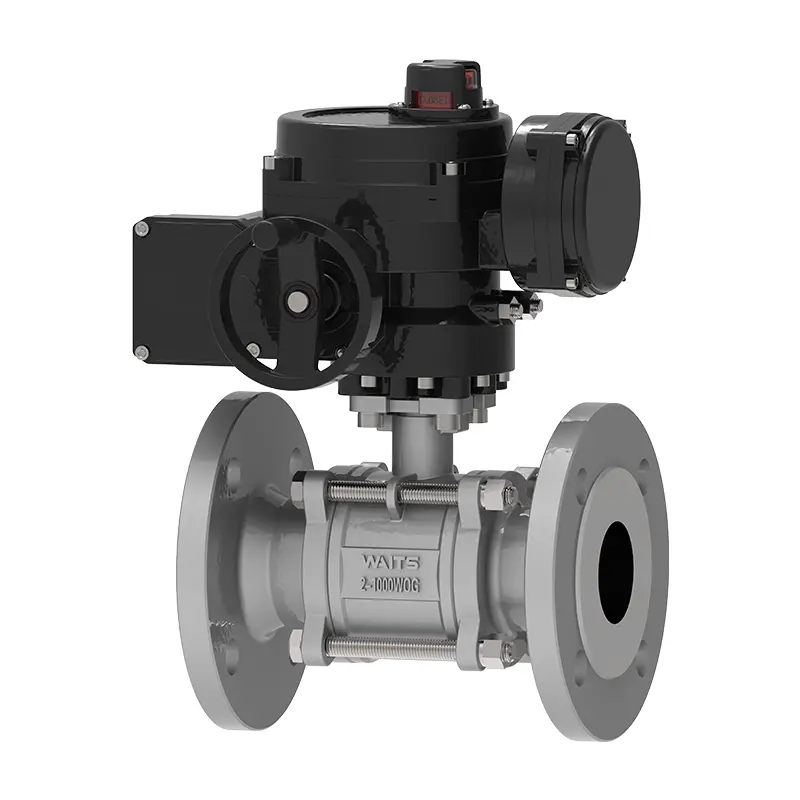

Electric Three Piece Flanged Floating Ball Valve
