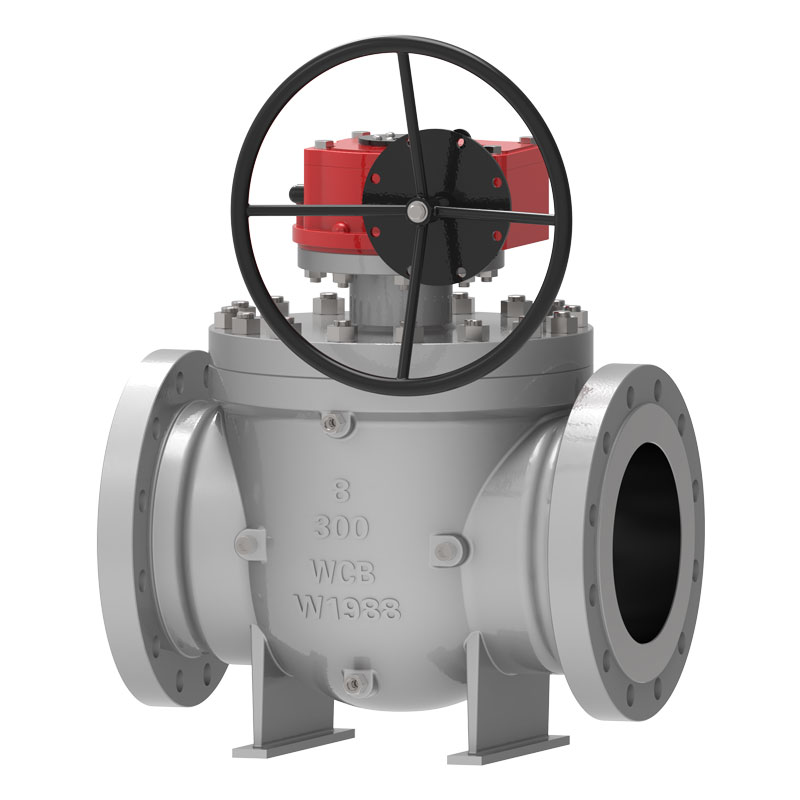

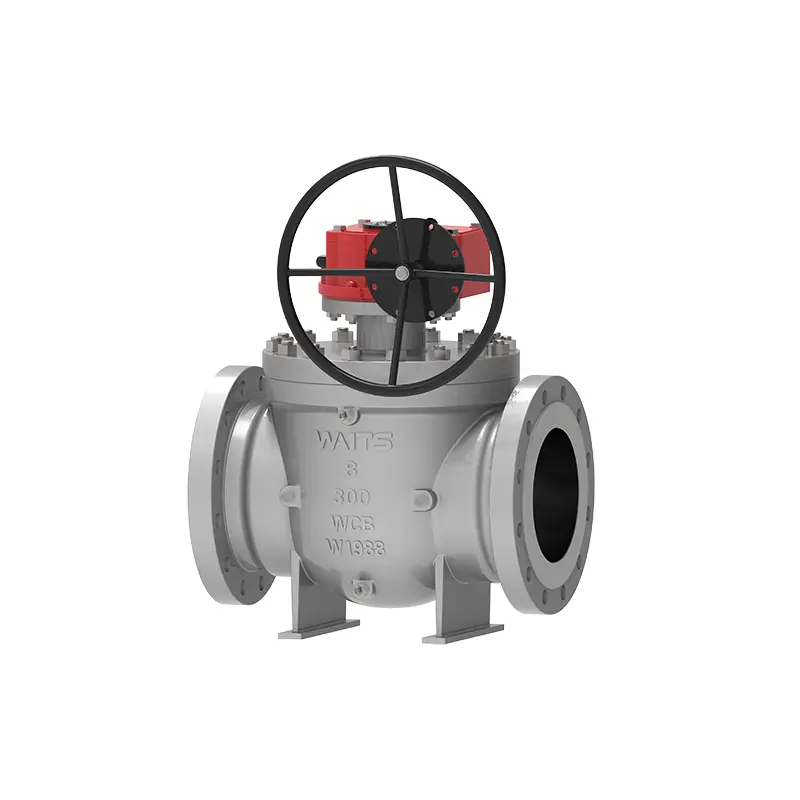

Supapă de bilă de intrare de sus

Valva de bilă de intrare de top este utilizată în principal în conducte și sisteme industriale. Pe baza supapei tradiționale cu bilă completă, are avantajele întreținerii online și a scurgerilor reduse. Metoda de funcționare poate fi manuală, cutia de viteze, pneumatică, electrică, conectarea gazelor, legătura electro-hidraulică etc.

Standarde de implementare

Aplicație

Caracteristici de performanță

1. Cea mai mare diferență între supapa de bilă de intrare de sus și supapa obișnuită este aceea că poate fi menținută online fără a demonta supapa de la conductă, ceea ce reduce costurile de întreținere și prelungește durata de serviciu. Adoptează o structură finală sudată și este instalat pe conductă, care nu este afectat de stresul conductei și asigură o fiabilitate de sigilare.
2. Garnitura scaunului supapei include scaunul supapei, inelul scaunului supapei și alte componente. Inelul scaunului supapei poate pluti independent în poziția axială. Prin arcul de preîncărcare, scaunul supapei poate fi sigilat în condiții de presiune zero și presiune joasă. Acest design este utilizat pentru a obține capacitatea de a închide supapa în condiții de presiune de lucru și de presiune ridicată. În exteriorul inelului scaunului supapei, introducem inele O și inele elastice pentru a asigura etanșarea dintre scaunul supapei și corpul supapei. Când are loc un incendiu la locul utilizării grafitului extins, performanța de etanșare poate fi, de asemenea, menținută. 3. Când scaunul supapei și etanșarea tulpinii supapei se scurge din cauza deteriorării, grăsimea de etanșare injectată de supapa de injecție de grăsime poate obține efectul sigiliei de urgență. Când supapa este în stare normală de lucru, grăsimea poate fi injectată prin supapa de injecție a grăsimii pentru a unge tulpina supapei și suprafața bilei, ceea ce face deschiderea și închiderea mai flexibilă.
4. Pentru supapele instalate în subteran, tulpina de supapă a supapei poate fi prelungită în funcție de necesități, iar dimensiunea poate fi așa cum este cerut de clienți. Toate conductele de canalizare, conductele de evacuare și dispozitivele de injecție de grăsime de urgență sunt prelungite în consecință, iar alte conducte conexe sunt apropiate de partea prelungită a supapei. Valva de canalizare, supapa de aerisire și supapa de injecție a grăsimii sunt conectate la sol pentru instalare, astfel încât să faciliteze întreținerea regulată a supapei principale.
5. Tulpinile valvei superioare și inferioare sunt proiectate pentru anti-statice conform standardelor API6D și ISO17292.
6. Când este utilizat un singur scaun de supapă cu piston în amonte și se folosește un scaun cu supapă cu piston dublu în aval, supapa are o funcție de blocare dublă și poate tăia mediul din amonte și în aval în același timp. Când masa păstrată în cavitatea valvei este anormal de presurizată din cauza creșterii temperaturii, scaunul supapei poate elibera automat presiunea (descărcarea în partea din amonte).
7. Mingea supapei cu bilă de intrare superioară este fixată, iar suprafața este măcinată, lustruită și întărită. Un rulment glisant este instalat între bilă și tulpina supapei pentru a reduce frecarea și cuplul de lucru.
8. Flanșa de conectare între supapă și actuator respectă standardele ISO 5211, care este mai ușor de adaptat și de schimb.
