Supapă cu bilă plutitoare cu flanșă

În calitate de furnizor de supape cu bilă plutitoare cu flanșă de înaltă calitate, Waits are o experiență bogată în industrie și poate oferi clienților diferite servicii personalizate pentru a răspunde mai bine nevoilor personalizate ale diferitelor industrii și aplicații. Putem adopta standarde precum API602/ ISO17292/BS5351 etc. și le putem fabrica și accepta conform standardelor pe tot parcursul procesului pentru a asigura calitatea produsului.

Trimite o anchetă

Descriere produs

Supapa cu bilă plutitoare cu flanșă este proiectată și fabricată de noi pentru a asigura durata de viață și fiabilitatea cât mai mult posibil. Acest tip de produs cu robinet cu bilă îndeplinește cerințele de proiectare ale standardului American Petroleum Institute API 608 și API 6d și standardului britanic BS 5351 și respectă standardul ASMEB16.34 al Societății Americane de Ingineri Mecanici.

Standarde de implementare

Standarde de proiectare	API 6D， API 608，ASME B16.34，ISO 17292，BS5351，
Standarde de flanșă	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Metode de conectare	RF, RTJ, BW
Testare și acceptare	API598 API 6D BS12569
Lungimea structurală	SME B16.10, BS 558, BS12982, ISO 5752
Niveluri de presiune și temperatură	ASME B16.34,
Cerințe de protecție împotriva incendiilor	API6FA API607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Design anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 1/2” ~10” DN15~DN250
Interval de presiune	150LB–600LB, PN10–PN64
Interval de temperatură	；-29℃ ~ +200℃
Domeniu de aplicare	Apă de la robinet, canalizare, construcții, petrol, industria chimică, alimentație, medicină, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Modul de conducere	Turbina, pneumatica, electrica
Corpul supapei	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Piese turnate: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
minge	Sferă: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Inel suport scaun supapă	Inel suport scaun: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserție scaun supapă	PTFE, RPTFE, nailon, Devlon, PEEK
Tija supapei	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caracteristici de performanță

1. Supapa cu bilă plutitoare cu flanșă proiectată și produsă de Waits adoptă un scaun de supapă de etanșare în formă de buză, cu performanțe bune de etanșare, coeficient de frecare scăzut și cuplu de operare mic.
2. Tija supapei este montată în jos, ceea ce o poate împiedica să zboare sub presiune. În cazul unor circumstanțe speciale, cum ar fi incendiul, poate forma contact metalic cu corpul supapei pentru a asigura etanșarea tijei supapei.
3. Are un design ignifug și antistatic.
4. Mânerul poate indica starea comutatorului, iar conexiunea dintre tija supapei cu cap plat și mânerul nu va fi aliniată greșit.
5. Există găuri de blocare în pozițiile complet deschis și complet închis ale supapei pentru a preveni funcționarea greșită.
6. Are dimensiuni relativ mici și greutate redusă, potrivită pentru funcționare frecventă, deschidere și închidere rapidă; usor de intretinut; nelimitat de direcția de instalare; rezistență mică la fluid, fără vibrații și zgomot redus.

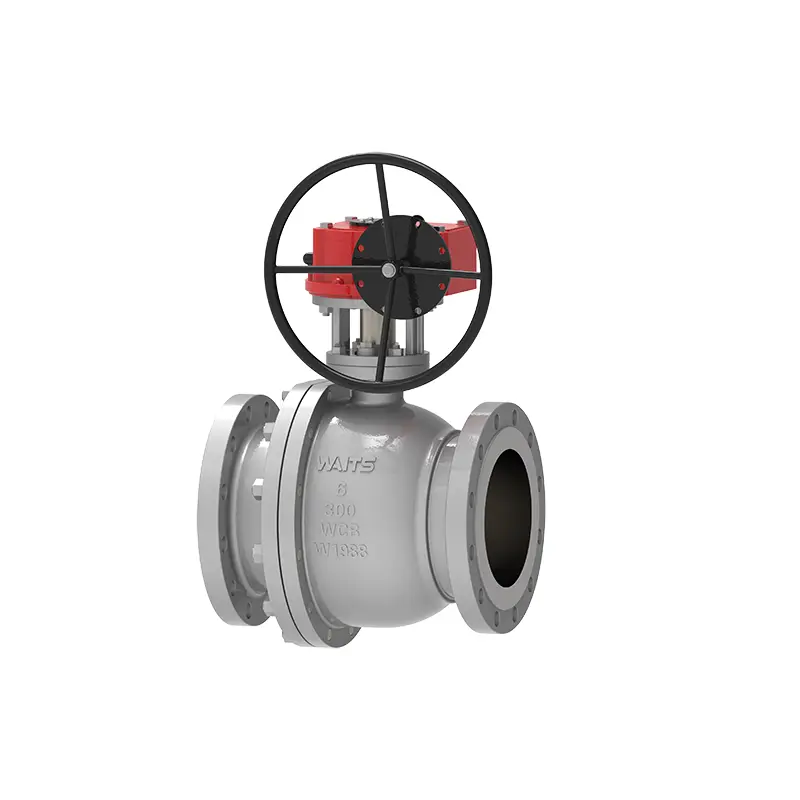

Flange Floating Ball Valve
