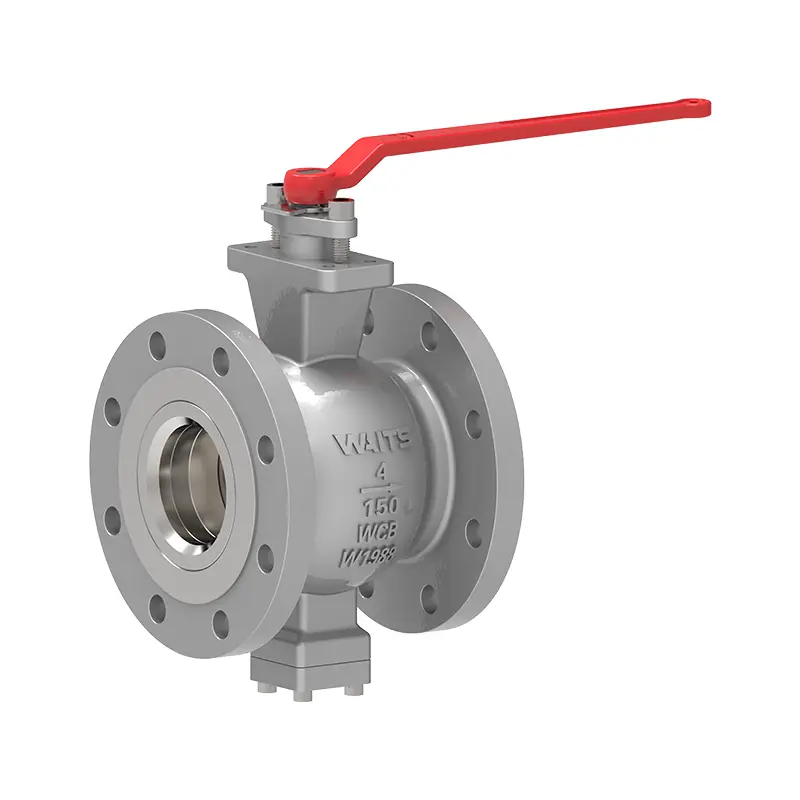

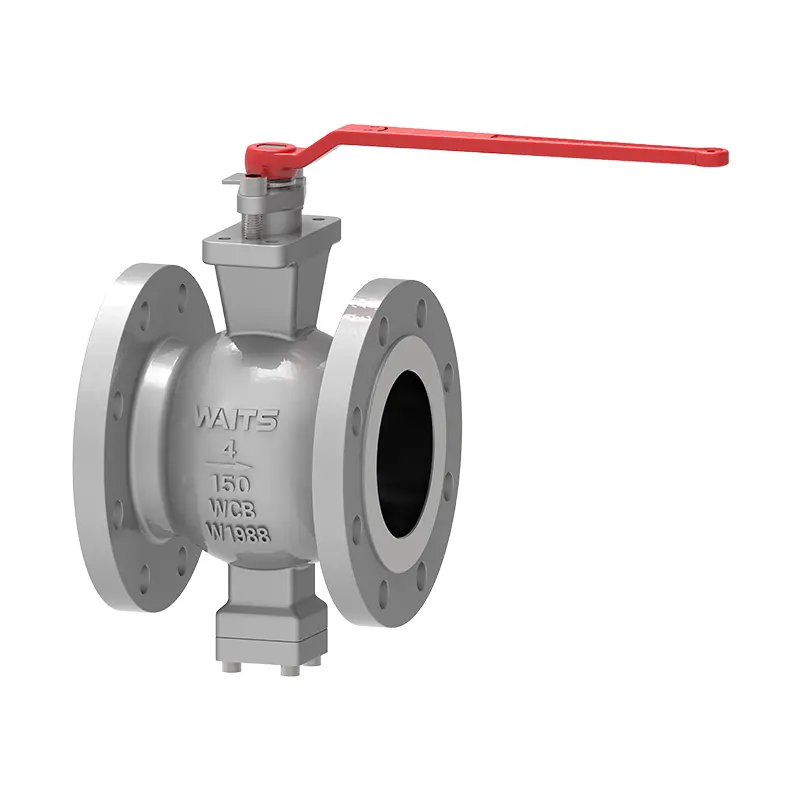

V supapă cu bilă

Când aveți nevoie de o supapă care să împiedice scurgerile care ar putea provoca pericole de siguranță sau poluare a mediului, supapa de bilă rezistentă la supapa Waits este pentru tine. Folosește un design unic de crestătură V pentru a obține un control precis de debit și presiune. Este utilizat pe scară largă în industria petrolului, chimică, gaze naturale, energie electrică și metalurgică.

Trimite o anchetă

Descriere produs

Waits Valve, ca furnizor excelent de supape în China, oferă supapă de bilă V special proiectată. Pe măsură ce mingea se rotește, unghiul se schimbă în V-notch, reducând zona de curgere, reglând astfel cu exactitate fluxul prin accelerare.
Cu un design unic cu bile V-notch, marginea mingii este special procesată și ascuțită. Unitatea de acționare rotește tulpina supapei, conducând mingea în formă de V să se deplaseze: Când V-Notch este aliniat cu țeava, supapa este deschisă complet și lichidul curge lin printr-o suprafață mare a canalului.
Când mingea se rotește la 90 °, marginea V-Notch apasă pe scaunul supapei, generând forță de forfecare, tăind mediul fibros/granular, obținând în același timp un sigiliu cu scurgere zero și blocând eficient debitul.

Standarde de implementare-V Valvă cu bilă
Standarde de proiectare	API6D API608, ‌BS5351
Standard de flanșă	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Conexiune	RF, RTJ
Acceptarea testelor	FIRE 598 EN12266
Lungimea structurii	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	API6FA API607
Standard scăzut de scurgere	API 622
Proiectare anti-coroziune	NACE MR 0175

Aplicație-V Supapă cu bilă
Dimensiune	DN15 - DN100
Interval de presiune	‌Pn1.0 ～ 6.4mpa‌, clasa 150 ～ 600LB‌
Interval de temperatură	-40 ℃～ 350 ℃‌
Aplicație	Apă de mare, clorură, canalizare, acid cu concentrație scăzută și soluție alcalin, suspensie cu ioni de clorură etc.
Mod de conducere	Transmiterea hidraulică, pneumatică, electrică, manuală și a uneltelor de viermi.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Mingea	Intrări: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL,
Suprafața de sigilare	Ptfe, rptfe, ppl, metal - to - metal
Tulpina supapei	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
NUTĂ DE STEPT	Alamă din aliaj de cupru sau oțel inoxidabil

Recomandări pentru clienți
1. Direcția de curgere a confirmatului se potrivește cu săgeata de pe corpul supapei. Conductele sunt curate pentru a împiedica impuritățile să deterioreze sigiliul.
2. Pentru aplicații de temperatură ridicată sau de înaltă presiune, strângeți conexiunile uniform la cuplul specificat.
Funcționează fără probleme; Evitați mișcările bruște sau puternice.
3. Inspectați în mod regulat uzura scaunului și sigiliului; înlocuiți dacă este necesar.
4. Verificați conexiunile electrice și curățenia aprovizionării cu aer pentru actuatoarele electrice/pneumatice.
5. Când ralanti pentru perioade îndelungate, protejați împotriva prafului și coroziunea și rulați periodic pentru a menține funcția.
