Supapă de fluture cu placă moale așezată

Waits este un producător și furnizor mare de valve care vă poate oferi o supapă de fluture cu placa moale așezată. Această supapă folosește scaunul supapei de cauciuc, de preferință cauciuc natural de înaltă calitate, care poate atinge certificarea de calitate alimentară. Are o aplicare excelentă în fabrica de sursă de lapte din Noua Zeelandă și în planta de desalinizare a Israelului.

Trimite o anchetă

Descriere produs

Valva de fluturi de witt -uri cu platou cu așezări moi are următoarele proiecte în timpul proiectării și producției și a fost îmbunătățită în ceea ce privește performanța:
1 cauciuc de scaun cu supapă elastică
Conținutul de cauciuc al scaunului supapei EPDM este de 50%și a fost testat de mai mult de 10.000 de ori în testele de deschidere și închidere a simulării fără scurgeri.
Shore A duritate/grad 72 ± 3.200%stres la tracțiune/MPA≥6, rezistență la tracțiune MPA≥15, alungire la pauză/%≥350, deformare permanentă la pauză/%≦ 10, rezistență la lacrimă/kN.m-10-1≥35, deformare permanentă de compresie (70 ℃*22H, rata de compresie 25%)/%≦ 20.
În comparație cu scaunul de supapă cu marginea îngustă, scaunul cu supapă cu margine largă are o suprafață de contact mai largă cu flanșa conductei, cu un diametru de aproximativ 20 mm și o mai bună performanță de sigilare a instalațiilor.
2-Placa de fluture și axul supapei sunt conectate fără pini, ceea ce poate evita complet scurgerile și coroziunea cauzate de instalarea pinilor. Arborele supapei este ușor de dezasamblat, ceea ce este convenabil pentru înlocuirea scaunului supapei.
3-Corpul supapei este echipat cu un dispozitiv anti-zbor, care este mai bun și mai sigur de utilizat în conductă.

Standarde de implementare

Standard de proiectare	API 609, EN 593, BS5155, GOST
Standard final	Standarde de implementare ANSI B16.1 CL. 125lb și B16.5 Cl. 150lb DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 și PN16 Ca 2129 Tabelul D și E BS 10 Tabelul D și E MSS SP44 CL. 150lb AWWA C207 150LB ISO 2531 PN6, PN10 și PN16 ISO 7005 PN6, PN10 și PN16
Inspecție și testare	API 598, ISO 5208, EN 12266-1, GOST
Faţă în faţă	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flanșă de top	ISO 5211

Aplicație

Temperatura de funcționare	-45 ℃ ~ 150 ℃
Dimensiune	2 "-80", DN50-DN2000
Presiune de lucru / CWP	16BAR 10BAR
Coajă	24BAR 15BAR
Sigiliu	18Bar 10Bar
Test de aer	6Bar 6Bar
Mediu de funcționare	Procesarea chimică a sistemului de balast și santină Plante de desalinizare, platforme de foraj, apă potabilă Pulbere uscată, alimente și băuturi, plante cu gaz Industria minieră HAVC, industria hârtiei, manipularea nisipului, apa de mare, industria zahărului Apa uzată de tratare a apei tehnice termo
Operator	Pârghie, echipament, electric, pneumatic, etc.
Material corporal	Fontă, fier ductil, oțel carbon, oțel inoxidabil, bronz al, etc.
DISC	Din fontă din oțel din oțel inoxidabil din oțel inoxidabil din oțel inoxidabil din carbon
Tulpină	2CR13 F304 F316 F51 F53 MONEL K500
SCAUN	BUNA NBR EPDM VITON PTFE HEPDM NEOPRENE HYPALON RUBBER natural

Caracteristici de performanță

1.. Valva de fluture cu placă moale așezată are dimensiuni mici, ușoară în greutate, ușor de dezasamblat și reparată.
2. Structura este simplă și compactă, cu o deschidere de funcționare și o viteză de închidere de 90.
3. Cuplul de lucru este mic, economisire a forței de muncă și lumină.
4. În ceea ce privește performanța de etanșare, scurgerea testului de gaz este zero, ceea ce este foarte garantat.
5. Diferite materiale componente pot fi selectate și aplicate la diverse medii.
6. Caracteristicile fluxului tind să fie liniare, iar performanța de ajustare este bună.
7. Numărul de teste de deschidere și închidere poate atinge zeci de mii de ori, iar durata de viață este lungă.

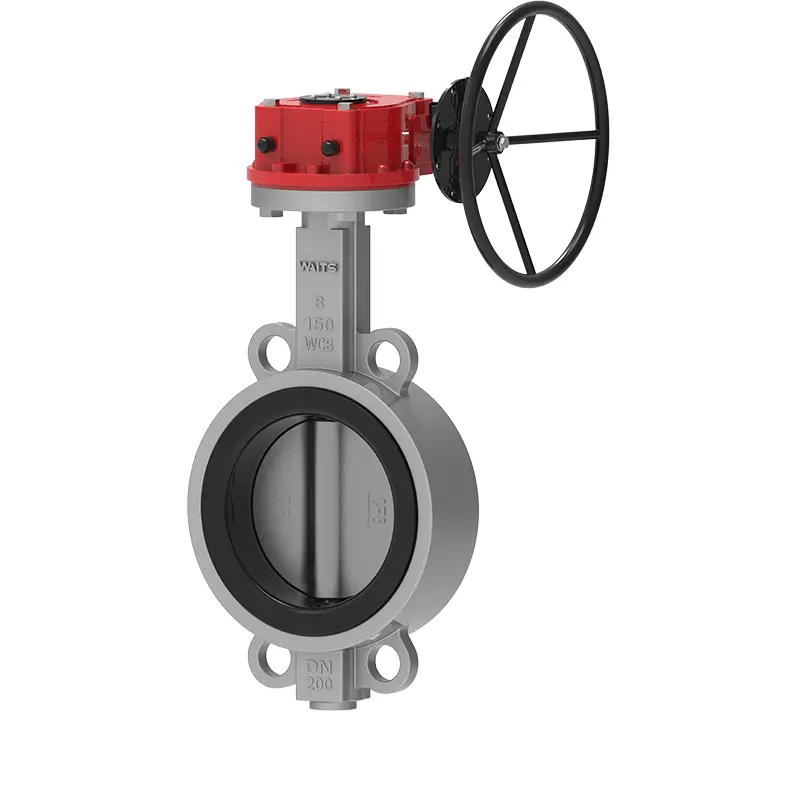

Soft Seated Wafer Butterfly Valve
