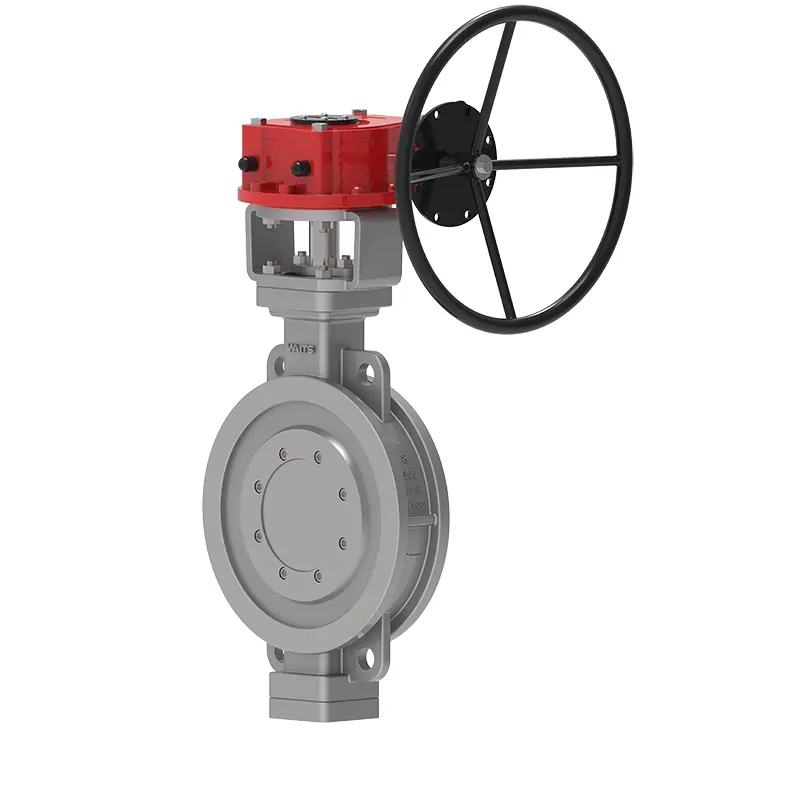

Valvă cu fluturi cu fluturi cu placă cu metal excentric triplu
  • Valvă cu fluturi cu fluturi cu placă cu metal excentric tripluValvă cu fluturi cu fluturi cu placă cu metal excentric triplu

Valvă cu fluturi cu fluturi cu placă cu metal excentric triplu

În calitate de furnizor profesionist de supape, Waits are propria sa bază de producție și vă poate oferi o supapă de fluture cu fluturi cu placa cu metal excentric cu triplă excentrică. Structura sa adoptă designul principiului excentric tridimensional, iar scaunul supapei este o structură cu mai multe straturi compatibile cu garnituri dure și moi sau o structură completă de etanșare a metalelor, care are o toleranță bună la temperaturi și presiuni mai ridicate.

Trimite o anchetă

Descriere produs

Valva de fluturi cu fluturi cu placa cu metal excentric, cu viață lungă, cu viață lungă, care economisește energie, recent dezvoltată de Waits. Este format din corpul valvei, placa de fluturi, inelul de etanșare, mecanismul de transmisie și alte componente principale. Structura sa adoptă proiectarea principiului excentric bidimensional sau tridimensional, sigiliu elastic sau tehnologie de procesare compatibilă cu etanșare pe mai multe niveluri, care reduce cuplul valvei fluture în timpul funcționării, obținând efectul economiei de muncă și economisirea energiei. În același timp, asigură fiabilitatea generală a valvei fluture în ceea ce privește rezistența la coroziune, rezistența la temperatură ridicată și rezistența la uzură.


Standarde de implementare

Standard de proiectare API 609, EN 593, GOST
Standarde de flanșă ASME B 16.5, ASME B16.47, IN
Conexiune finală RF, BW, RTJ, etc.
Inspecție și testare API 598, EN 12266-1, GOST
Faţă în faţă API 609, EN 558, ASME B16.10, GOST
Niveluri de presiune și temperatură ASME B16.34
Standarde scăzute de scurgere ISO 15848-1, API 622
Proiectare anti-coroziune NACE MR 0103 , NACE MR 0175


Aplicație

Dimensiune 3 "-120", DN80-DN3000
Rating de presiune Clasa 150-1500, PN16-PN250
Temperatura de funcționare Scaun moale: -29 ~ 200 ℃, scaun metalic: -29 ~ 600 ℃
Gama de aplicații Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Operator Pârghie, echipament, electric, pneumatic, etc.
Material corporal Oțel de carbon, oțel inoxidabil, oțel inoxidabil duplex, oțel din aliaj, Monel, bronz Al, etc.
Placă de supapă A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Scaunul supapei 13CR/SS304/SS316/+GRAFITE+PTFE+STL
Tulpina supapei F6A, F304, F316, 17-4PH, F51, F53, MONEL K500 ...
NUTĂ DE STEPT Aliaj de cupru
Ambalare Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...


Caracteristici de performanță

1.. Valva de fluturi cu fluturi cu plafon cu metal excentric triplu are o structură unică, dimensiuni mici și greutate ușoară, funcționare flexibilă, economisire a forței de muncă și convenabilă;
2. Sigilare fiabilă, poate îndeplini diverse standarde;
3. Caracteristici bune ale fluxului și funcție reglabilă;
4. Adoptând principiul excentric, suprafața de etanșare este aproape de zero uzură, care prelungește durata de serviciu a valvei;
5. Gama largă de aplicații, pot fi utilizate pentru apă, abur, petrol, aer și gaze și alte medii;
6. Potrivit pentru conducte de diferite temperaturi, grade, coroziune și alte condiții de muncă;
7. Triple excentrice metal așezate fluturele de placă de caroserie și scaunul supapei supapei sunt componente conectate, iar stratul de suprafață de etanșare a scaunului supapei este sudat cu materiale din aliaj rezistente la căldură și rezistente la coroziune;
8. Trei excentricități: linia centrală a arborelui se abate de la linia centrală a suprafeței de etanșare, linia centrală a arborelui se abate ușor de la linia centrală a conductei, iar linia centrală a suprafeței de etanșare a corpului (conul oblic) formează un unghi cu linia centrală a conductei;
9. Inelul de etanșare cu mai multe straturi este fixat pe placa de supapă, care are avantajele rezistenței la temperatură ridicată, funcționarea ușoară, nici o frecare la deschidere și închidere, iar etanșarea este compensată pe măsură ce cuplul mecanismului de transmisie crește la închidere, ceea ce îmbunătățește performanța de etanșare a valvei de fluture și prelungește durata de viață;
10. Inelul de etanșare cu mai multe straturi adoptă foi de metal moale și dure laminate, care are avantajele duble ale etanșării dure și moi și are performanțe de etanșare a scurgerilor zero, indiferent de condițiile de temperatură scăzută și ridicată.

Triple Eccentric Metal Seated Wafer Butterfly Valve
