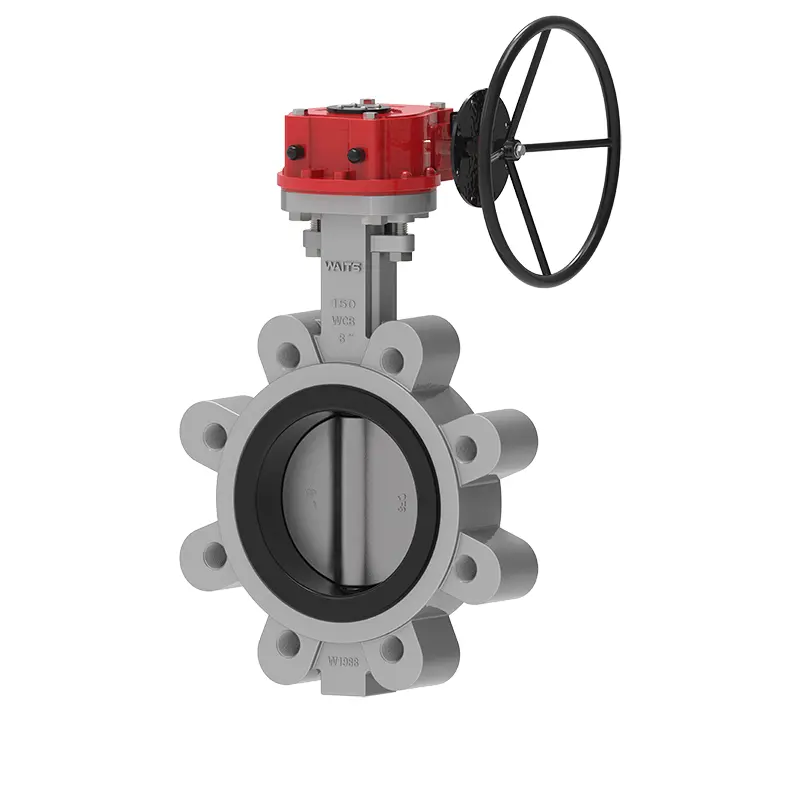

Valvă cu fluture cu bututru cu placă moale așezată

Valva de fluture cu bututru cu bututru cu placa moale așezată este unul dintre produsele pe care Waits le poate oferi clienților din întreaga lume. Scaunul său de supapă de cauciuc este confecționat din cauciuc natural de înaltă calitate, selectat cu grijă de profesioniștii noștri și poate fi utilizat pe conductele alimentare cu încredere. Nu numai că avem prețuri excelente, ci și o calitate fiabilă, precum și servicii de achiziții perfecte și după vânzare.

Trimite o anchetă

Descriere produs

În calitate de producător profesionist de supape, Waits este experimentat și ține pasul cu vremurile. Valva de fluture de bututru cu bututru cu placa moale, proiectată de noi, are următoarele puncte de design de bază:
1.. Cauciuc de scaun cu supapă de elasticitate ridicată: conținutul de cauciuc al scaunului supapei EPDM este de 50%. Atatăm o importanță deosebită calității. Supapa a fost simulată de mai mult de 10.000 de ori de deschidere și închidere pentru a asigura scurgeri.
Proprietățile de referință ale scaunului valvei sunt următoarele: Shore A duritate/grad 72 ± 3, 200%stres de tracțiune/MPA≥6, rezistență la tracțiune MPA≥15, alungire la pauză/%≥350, deformare permanentă la pauză/%≦ 10, rezistență la lacrimă/KN.M-1 așa-35, deformare permanentă (70 ℃*22H, rată de compresie 25%)/%≦ 20.
În același timp, acest scaun de supapă cu un diametru de aproximativ 20 mm are o suprafață de contact mai largă cu flanșa conductei decât scaunul cu supapă cu marginea îngustă și are o mai bună performanță de sigilare a instalațiilor.
2. Placa fluture și axul supapei sunt conectate fără pini pentru a evita scurgerea și coroziunea cauzate de instalarea pinilor. Mai mult, arborele supapei este ușor de dezasamblat, ceea ce facilitează înlocuirea scaunului supapei, reducând costurile și dificultatea de întreținere și înlocuire.
3. Corpul supapei este echipat cu un dispozitiv anti-zbor, care este mai sigur.

Standarde de implementare

Standard de proiectare	API 609, EN593, BS 5155, GOST
Standard final	ANSI B16.1 CL. 125lb și B16.5 Cl. 150lb DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 și PN16 Ca 2129 Tabelul D și E BS 10 Tabelul D și E MSS SP44 CL. 150lb AWWA C207 150LB ISO 2531 PN6, PN10 și PN16 ISO 7005 PN6, PN10 și PN16
Inspecție și testare	API 598, ISO 5208, EN 12266-1, GOST
Faţă în faţă	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flanșă de top	ISO 5211

Aplicație

Temperatura de funcționare	-45 ℃ ~ 150 ℃
Dimensiune	2 "-80", DN50-DN2000
Presiune de lucru / CWP	16BAR 10BAR
Coajă	24BAR 15BAR
Sigiliu	18Bar 10Bar
Test de aer	6Bar 6Bar
Mediu de funcționare	Procesarea chimică a sistemului de balast și santină Plante de desalinizare, platforme de foraj, apă potabilă Pulbere uscată, alimente și băuturi, plante cu gaz Industria minieră HAVC, industria hârtiei, manipularea nisipului, apa de mare, industria zahărului Apa uzată de tratare a apei tehnice termo
Operator	Pârghie, echipament, electric, pneumatic, etc.
Material corporal	Fontă, fier ductil, oțel carbon, oțel inoxidabil, bronz al, etc.
DISC	Din fontă din oțel din oțel inoxidabil din oțel inoxidabil din oțel inoxidabil din carbon
Tulpină	2CR13 F304 F316 F51 F53 MONEL K500
SCAUN	BUNA NBR EPDM VITON PTFE HEPDM NEOPRENE HYPALON RUBBER natural

Caracteristici de performanță

1.. Valva de fluture cu butucul de butuc de placă cu așezări moi are dimensiuni mici, în greutate ușoară, ușor de instalat și ușor de dezasamblat și întreținut.
2. Structura este simplă și compactă, cu o deschidere de funcționare și o viteză de închidere de 90.
3. Cuplul este mic în timpul funcționării, care este economisirea forței de muncă și ușoară.
4. Scurgerea testului de gaz este zero, iar etanșarea este strict garantată.
5. Diferite materiale componente pot fi selectate și aplicate la diverse medii.
6. Caracteristicile fluxului tind să fie liniare, iar performanța de ajustare este bună.
7. În testul de deschidere și închidere, poate rezista zeci de mii de ori, ceea ce dovedește pe deplin durata de viață lungă a serviciului.
8. Poate fi folosit ca supapă end.
