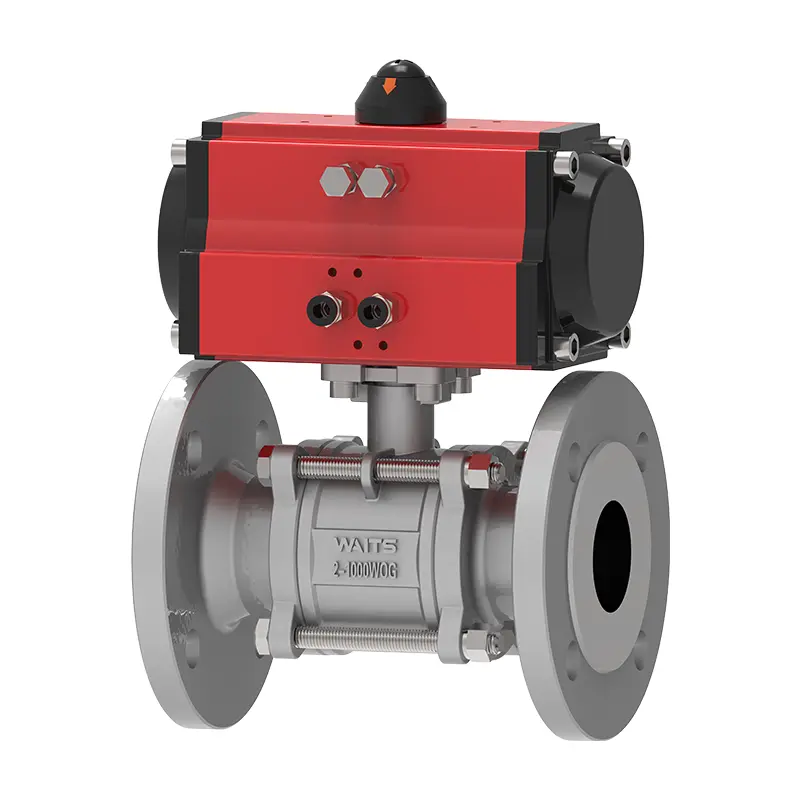

Supapă cu bilă plutitoare pneumatică din trei piese (cu bracket‌)

Supapa Waits Valva cu bilă plutitoare pneumatică din trei piese (cu suport) este certificată ISO și API și a suferit testare riguroasă de presiune/etanșare. Actuatorul pneumatic folosește o carcasă internă anodizată și externă externă din aluminiu cu capace de capăt acoperite epoxidice. Astfel de materiale și design sunt foarte rezistente la coroziune. Cred că atunci când veți întâlni alte supape simple, veți regreta că nu ați ales Valva lui Waits Valve!

Trimite o anchetă

Descriere produs

Supapă Waits Valve de înaltă calitate în trei piese Pneumatic Pleoting Ball Valve (cu paranteză) este o supapă cu bilă cu trei piese cu acțiune cu acțiune pneumatică, care realizează sigilarea bidirecțională sub presiune medie prin designul cu bilă plutitoare. O platformă înaltă standardizată este integrată în partea de sus a tulpinii supapei, care poate instala direct actuatoarele pneumatice de rack și pinion sau piston. Este utilizat pe scară largă în controlul fluidului și oprirea de urgență în substanțe chimice, energetice și alte industrii.

Corpul supapei și componentele interne ale supapei cu bilă plutitoare pneumatică din trei piese (cu suport) sunt confecționate din 316 oțel inoxidabil, iar materialul de etanșare este PTFE. Valoarea de presiune a acestei supape este CL150 ~ CL2500 PN10 ~ PN260, iar evaluarea temperaturii este de -20 ℃ ~ 450 ℃. Designul cu trei piese simplifică întreținerea pentru dvs., fără a scoate piesele finale din conductă, economisindu -vă timp, efort și bani. Este o supapă foarte bună, meritați. Supapa este echipată cu un actuator pneumatic cu acțiune dublă și este echipat cu o placă de montare care îndeplinește standardul ISO 5211. Actuatorul poate fi instalat fără un suport sau un cuplaj de unitate.

Standarde de implementare din trei piese pneumatice cu bilă plutitoare （cu bracket‌ ‌））） ‌ ‌ ‌ ‌ ‌ ‌
Standarde de proiectare	6D/Fire Fire 608, BS5351
Standard de flanșă	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode de conectare	RF, BW, SW, NPT, FNPT
Testare și acceptare	FIRE 598, EN12266
Lungime structurală	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	Fire 6fa, foc 607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175

Supapă cu bilă plutitoare pneumatică pneumatică de aplicație （cu bracket‌ ‌）
Dimensiune	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Interval de presiune	CL150 ~ CL2500 PN10 ~ PN260
Interval de temperatură	-20 ℃ ~ 450 ℃
Gama de aplicații	Aplicabil pentru diverse medii, cum ar fi apă, abur, petrol, gaze lichefiate, gaze naturale, gaze de cărbune, acid azotic, acid acetic, medii de oxidare, uree etc.
Mod de conducere	Transmiterea hidraulică, pneumatică, electrică, manuală și a uneltelor de viermi.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Suprafața de sigilare	PTFE armat, para-polivenilenă (RPTFE, PPL), Metal
Tulpina supapei	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Mingea	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Tijă	Grafit de azbest, grafit flexibil, politetrafluoroetilen

Caracteristici de structură și de bază

1. Corpul supapei este format dintr -un corp stâng, corpul drept și corpul mijlociu, conectat de șuruburi pentru o demontare ușoară, întreținere și înlocuirea componentelor interne.

2. Proiectarea bilei plutitoare folosește presiunea media pentru a împinge suprafețele de etanșare, obținând etanșarea bi-direcțională potrivită pentru operațiunile frecvente de deschidere/închidere.

3. O platformă înaltă standardizată (respectând ISO 5211) este integrată în partea de sus a tulpinii de supapă, susținând instalarea directă a actuatoarelor pneumatice (de exemplu, tipuri de raft și pinion, piston).

4. Proiectarea platformei simplifică instalarea actuatorului, se adaptează la capete pneumatice de la mai multe mărci și reduce costurile de retrofit.

5. Corpul supapei este realizat în mod obișnuit din oțel inoxidabil 304/316L, oferind o rezistență puternică la coroziune pentru tratarea chimică, a apei și medii similare.

6. Suprafețele de vânzare pot fi selectate sub formă de PTFE sau garnituri dure metalice.

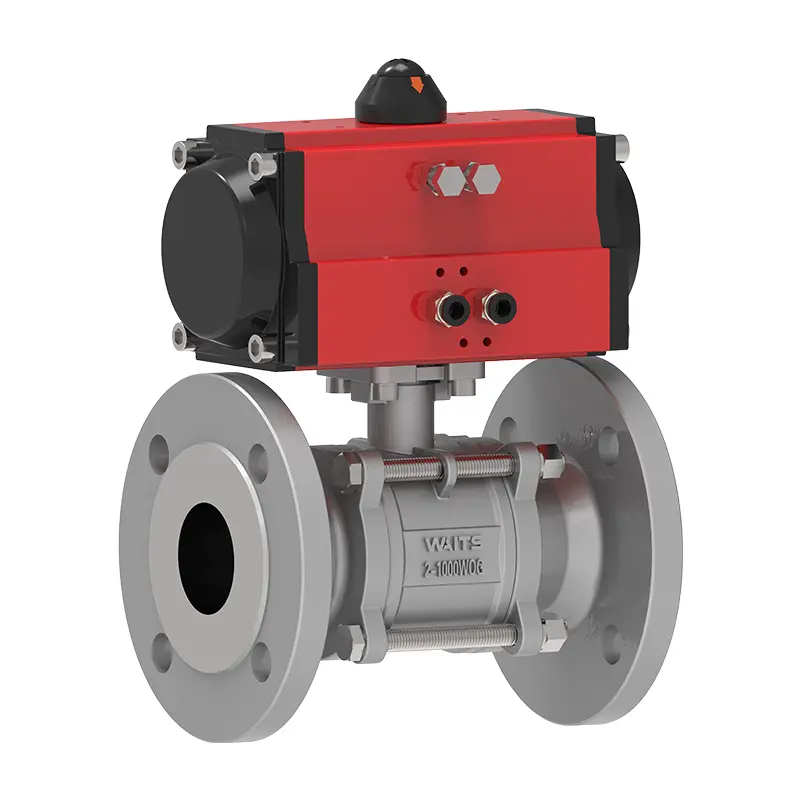

Three Piece Pneumatic Floating Ball Valve With Bracket
