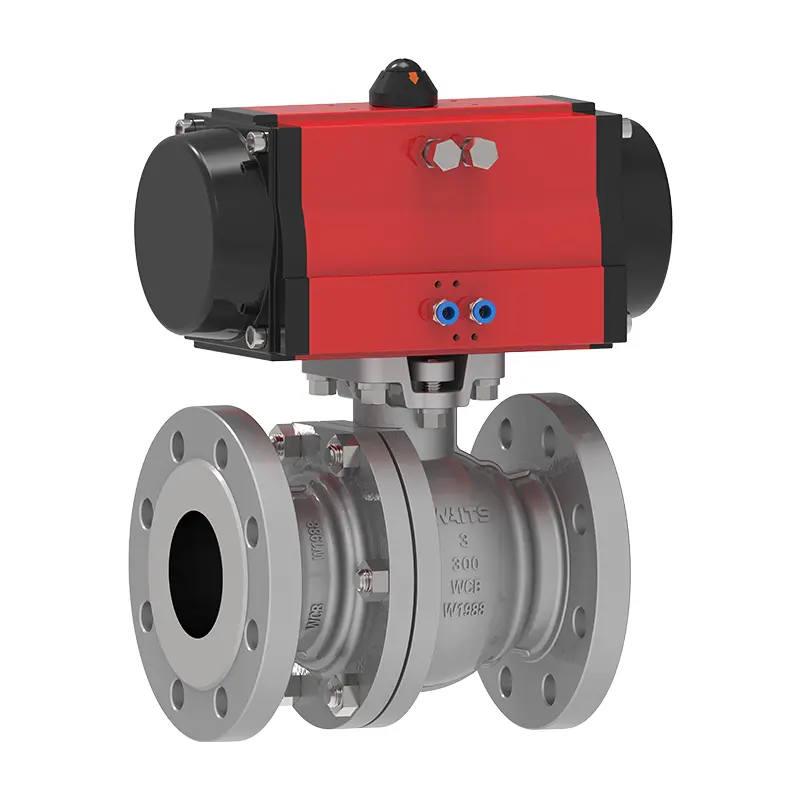

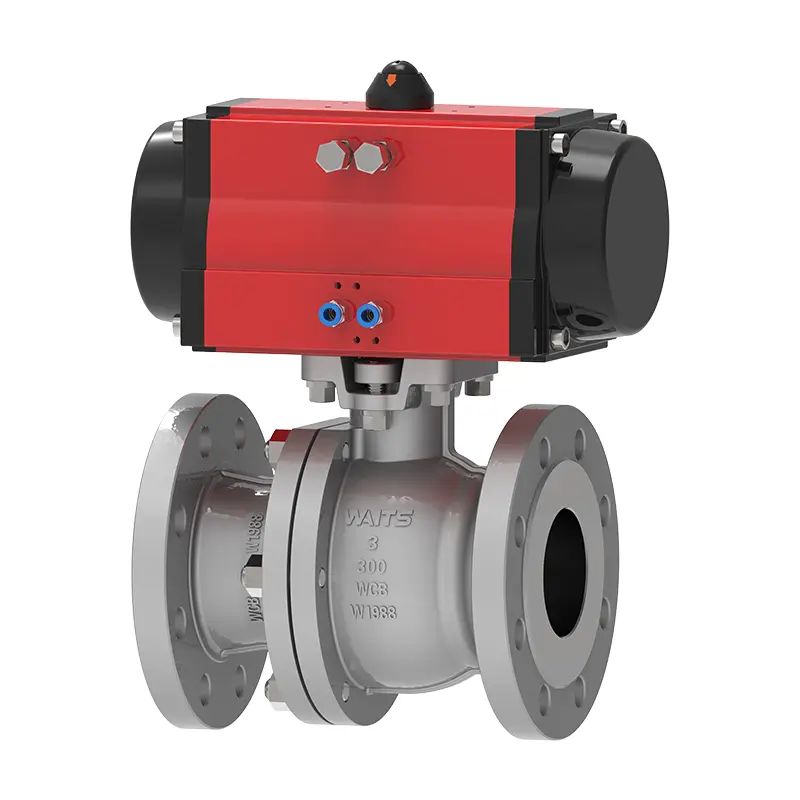

Supapă cu bilă plutitoare pneumatică din două piese (cu bracket‌)

Waits Valve avansat în două piese Pneumatice Pneumatic Plinător Valva cu bilă (cu Bracket‌ ‌) este foarte ușor de instalat în aplicații industriale, economisindu-vă multe probleme! Aceasta este o supapă condusă pneumatic, cu un corp din oțel inoxidabil și un scaun PTFE. Waits Valve se concentrează pe furnizarea celor mai accesibile supape fluide pentru industrii precum petrochimia, generarea de energie electrică și tratarea apei.

Trimite o anchetă

Descriere produs

Se așteaptă supapă de înaltă calitate în două piese Pneumatice Pneumatic Pluting Ball Valve (cu Bracket‌ ‌) adoptă o structură din două piese, cu corpul supapei și capacul supapei conectate prin șuruburi, structură compactă și întreținere ușoară. Este foarte potrivit pentru controlul pornirii/opririi și accelerației asupra apei, aburului, uleiului și a altor medii, în special pentru sistemele de conducte din industria chimică, alimentară și farmaceutică.

Principalele avantaje includ: timpul de răspuns rapid; performanță excelentă de etanșare; Durata de viață lungă.

În comparație cu designul din trei piese, supapa cu bilă plutitoare din două piese are următoarele avantaje: amprentă mai mică, greutate mai ușoară, potrivită pentru instalații cu spațiu limitat; cost scăzut

Supapa noastră cu bilă plutitoare pneumatică din două piese (cu bracket‌ ‌) este o supapă cu bilă completă fără întreținere, fără întreținere, potrivită pentru aplicații generale, industriale și chimice; Potrivit pentru tratarea apei, substanțe chimice, lichide slab corozive și semi -corozive.

Modul de acționare este cu acțiune unică sau cu acțiune dublă și sunt disponibile o serie de opțiuni configurabile, inclusiv întrerupătoarele de limită, supapele și poziționarii solenoidului.

Principalele caracteristici:

Interfață BSP sau NPT disponibilă, dimensiune: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 până la 2 inci (NPT).

Interval de presiune: CL150 ~ CL2500 PN10 ~ PN260

Interval de temperatură: -20 ℃ ~ 400 ℃

Echipat cu tulpină de supapă anti-blowout.

Valva cu bilă plutitoare pneumatică din două piese (cu bracket‌ ‌) îndeplinește cerințele stricte ale controlului procesului de astăzi. În timpul asamblării, toate componentele de acționare sunt inspectate riguros și 100% din fabrică testate înainte de expediere.

Standarde de implementare Two-Pneumatic Valve cu bilă plutitoare pneumatică （Cu bracket‌ ‌））））） ‌
Standarde de proiectare	6D/Fire Fire 608, BS5351
Standard de flanșă	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode de conectare	RF, BW, SW, NPT, FNPT
Testare și acceptare	FIRE 598, EN12266
Lungime structurală	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	Fire 6fa, foc 607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0175

Aplicație-două piese de bilă plutitoare pneumatică （cu bracket‌ ‌）
Dimensiune	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Interval de presiune	CL150 ~ CL2500 PN10 ~ PN260
Interval de temperatură	-20 ℃ ~ 400 ℃
Gama de aplicații	Aplicabil pentru diverse medii, cum ar fi apă, abur, petrol, gaze lichefiate, gaze naturale, gaze de cărbune, acid azotic, acid acetic, medii de oxidare, uree etc.
Mod de conducere	Transmiterea hidraulică, pneumatică, electrică, manuală și a uneltelor de viermi.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Suprafața de sigilare	PTFE armat, para-polivenilenă (RPTFE, PPL), Metal
Tulpina supapei	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Mingea	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Tijă	Grafit de azbest, grafit flexibil, politetrafluoroetilen, aliaj pe bază de fier

Proces de acționare pneumatică

1. Aerul comprimat (0,4–0,7MPa) este introdus pentru a conduce pistonul actuatorului sau mecanismul de viteze.

2. Torque este ieșită pentru a roti tulpina supapei la 90 °, schimbând direcția prin gaură a bilei (complet deschisă/complet închisă).

3. Cilindrii care acționează în acțiune necesită resetare a arcului, în timp ce cilindrii cu acțiune dublă sunt controlate prin modificarea direcției valvei solenoidului.

4. Răspunsul propid: actuatoarele pneumatice obțin o viteză de comutare de 0,05 secunde pe ciclu, potrivite pentru scenarii de oprire de urgență.

Criterii de selecție

1. Îndepărtați capete pneumatice cu acțiune unică sau cu acțiune dublă, pe baza cerințelor de cuplu.

2.prioritizați sigiliile PTFE pentru medii corozive; Selectați garnituri dure metalice pentru aplicații de înaltă temperatură/de înaltă presiune.

3. Fațete flancate concepute pentru ASME B16.5 Asigurați compatibilitatea conductelor.
