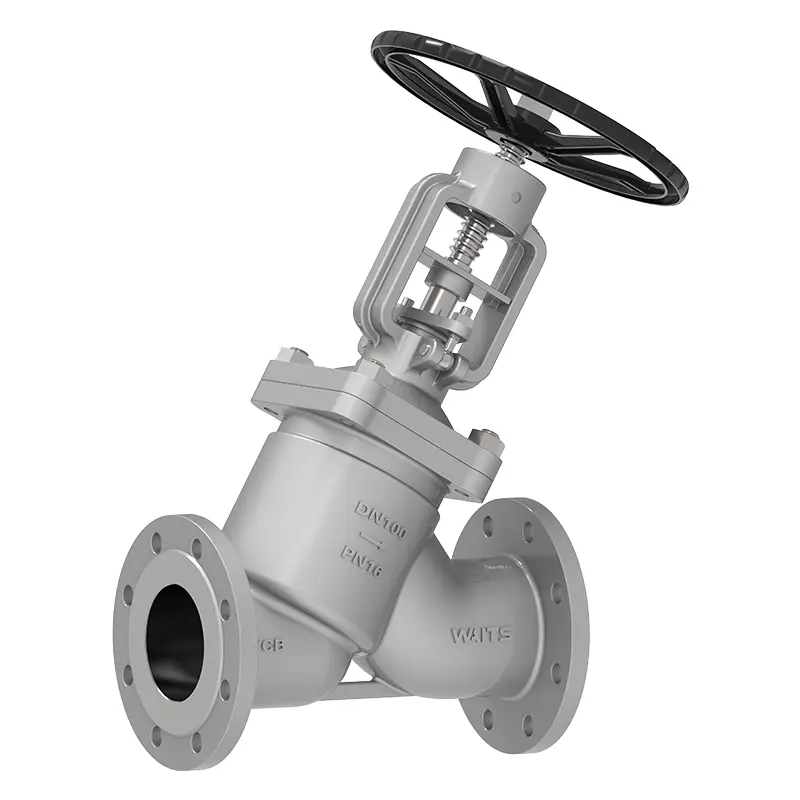

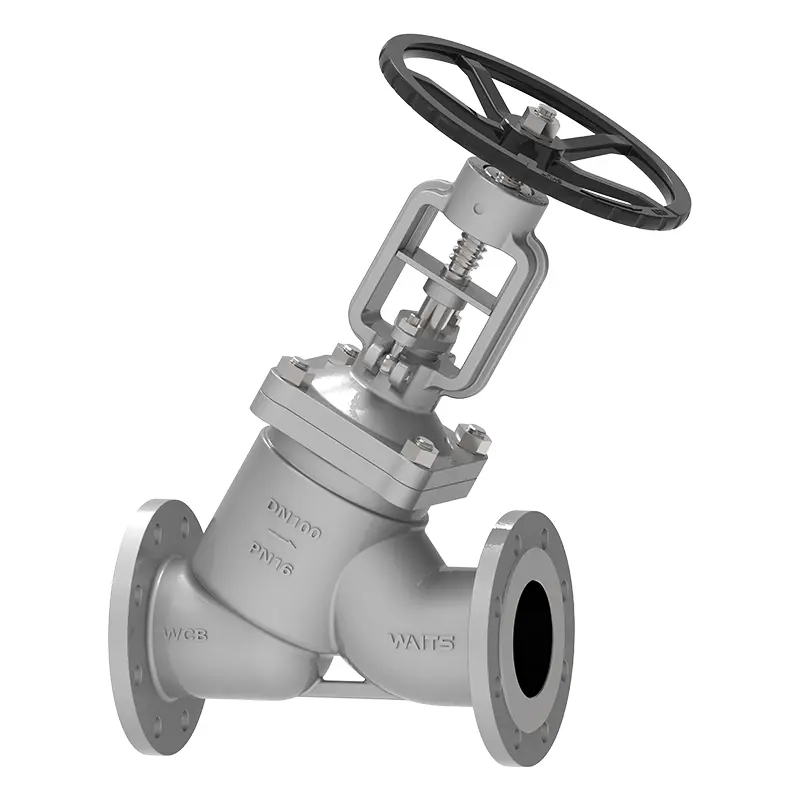

Y Bellows Globe Valve

Y Bellows Valve Globe adoptă burduful metalic și ambalarea designului dublu de etanșare. Când aveți nevoie să utilizați supape în presiune ridicată, temperatură ridicată și mediu coroziv, puteți lua în considerare robinetul Valvei Waits. Structura sa compactă este ușor de întreținut, ceea ce poate reduce timpul de oprire și costuri și poate genera venituri pentru tine!

Trimite o anchetă

Descriere produs

Valva de valve de înaltă calitate Y Bellows Valve adoptă canalul de flux înclinat în formă de „Y” în interior, ceea ce reduce semnificativ rezistența la fluide, ceea ce îl face o supapă bună pentru o vâscozitate ridicată sau medii de solidificare ușoară. Folosește burduf de metal în loc de sigiliu tradițional de ambalare pentru a preveni eficient scurgerea media. Tulpina supapei aplică presiune pentru a împinge discul de supapă conică pe scaunul supapei. Suprafața de etanșare este sudată cu aliaj de stellit, ceea ce vă poate împiedica să scurgeți chiar și sub presiune ridicată. Designul conic al discului de supapă are, de asemenea, un „efect de spălare” pentru a elimina automat impuritățile pe suprafața de etanșare.

Standarde de implementare-y Bellows Valve Globe
Standarde de proiectare	DIN3356 /BS1873 /ASME B16.34
Standard de flanșă	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Conexiune	RF/FF/RTJ
Acceptarea testelor	Și 12266 API598
Lungimea structurii	EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	API607 API6FA
Standard scăzut de scurgere	API 622
Proiectare anti-coroziune	NACE MR 0175
Aplicație-y Bellows Valve Globe
Dimensiune	DN15 ~ DN500
Interval de presiune	PN16 ~ PN420
Interval de temperatură	-40 ℃～ 350 ℃‌
Aplicație	Produse de petrol la temperatură ridicată, gaze naturale, gaze lichefiate, conducte cu aburi de cazan, rezervoare de fermentare etc.
Mod de conducere	Roți de mână, angrenaje de tei, electrice, pneumatice etc.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Suprafața de sigilare	Corp, aliaj pe bază de fier, placaj pe corp, placaj în aliaj pe bază de greu
Tulpina supapei	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
NUTĂ DE STEPT	Aliaj de cupru
Tijă	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici ale produsului

1. Y Bellows Valve Globe adoptă burduful metalic și ambalarea sigiliului dublu pentru a asigura scurgeri zero și a îmbunătăți siguranța.

2. Fabricat din materiale rezistente la coroziune, cum ar fi oțelul inoxidabil, este potrivit pentru diverse medii corozive.

3. Proiectarea canalului de flux de tip y, proiectarea optimizată a canalului de flux reduce rezistența, îmbunătățește eficiența fluidului și reduce consumul de energie.

Aplicații

Sistem de ulei cald, sistem cu aburi, sistem de apă caldă și rece, etc.

Avantaje

1. Elementul de etanșare a burdufului. Componenta cheie a supapei de oprire sigilate cu burduf este burduful metalic. Este conexiunea dintre capacul supapei și tulpina supapei, care adoptă procesul de sudare automată a rulourilor. Bellow -urile metalice previne scurgerea parțială a tulpinii supapei.

3. Y Bellows Valva Globului poate lubrifia direct tulpina, piulița și mâneca supapei.

4. Roată de mână ergonomică, ușor de operat, îl puteți folosi de câțiva ani
