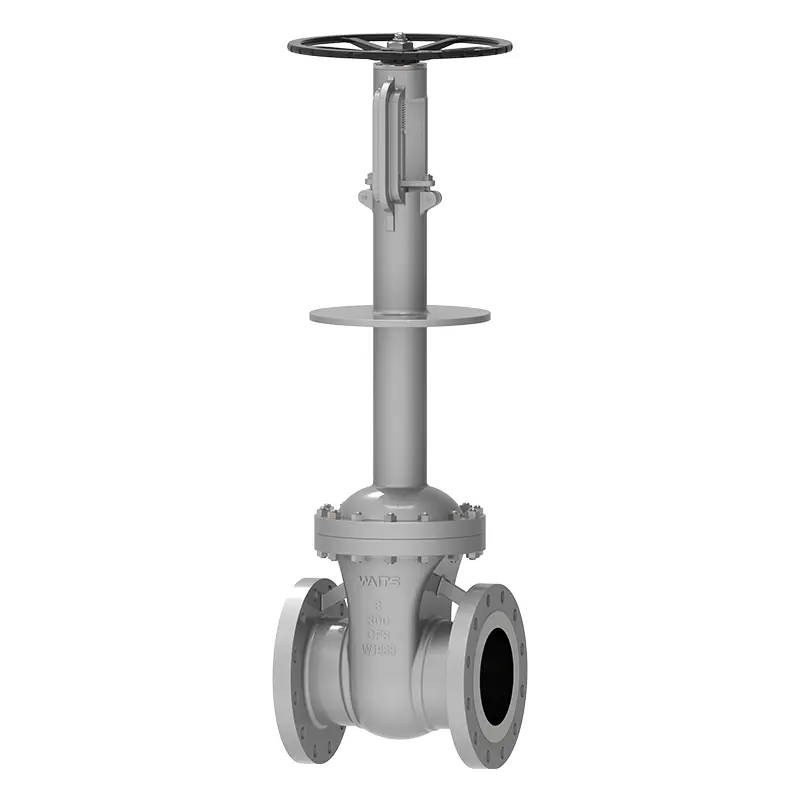

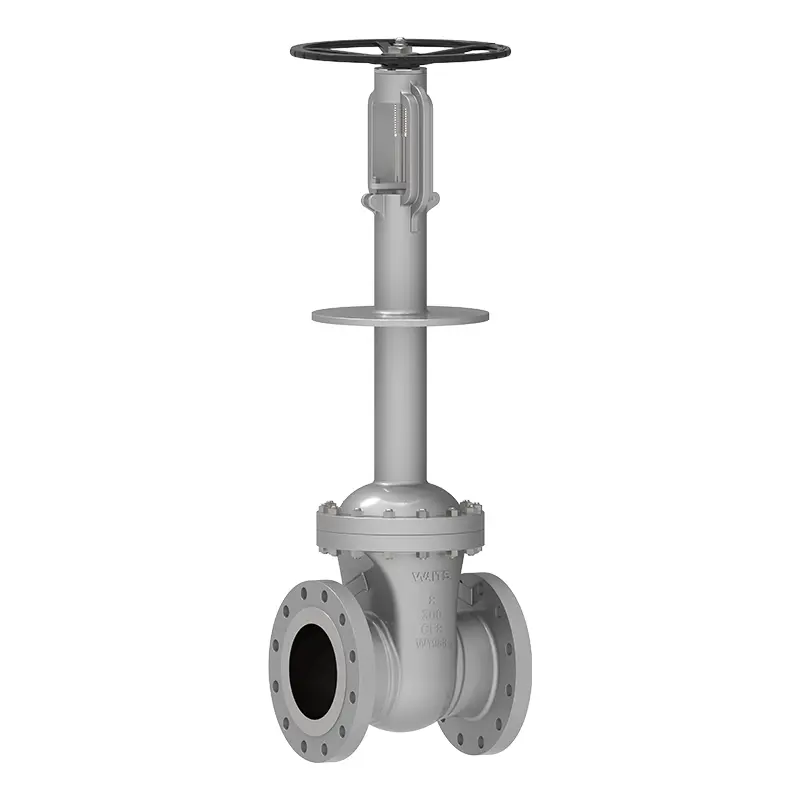

Supapă cu poartă criogenică

Waits este un furnizor mare de integrare a supapelor, supapa criogenică este unul dintre produsele noastre. Avem propria noastră bază de producție, iar sediul global este situat în Wenzhou, China. Materialele de producție ale produselor sunt atent selectate și pot oferi prețuri competitive. Au fost bine utilizate în Arabia Saudită, Emiratele Arabe Unite, Kuweit și regiunea de nord și pot face față condițiilor complexe de muncă.

Trimite o anchetă

Descriere produs

Supapa criogenică funcționează de obicei la o temperatură sub -40°C și este utilizată în principal în etilenă, instalații de gaz natural lichefiat, GPL cu gaz natural, rezervoare de stocare GNL, baze de recepție și stații satelit, echipamente de separare a aerului, echipamente de separare a gazelor reziduale petrochimice, oxigen lichid, hidrogen lichid, azot lichid, argon lichid, rezervoare de stocare criogenică de dioxid de carbon și autocisterne, adsorbție prin variație de presiune echipamente de producere a oxigenului etc.

Standarde de implementare

Standarde de proiectare	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Standarde de flanșă	ASME B16.10, ASME B16.25, ASME B16.5
Metode de conectare	RF, RTJ, BW
Testare și acceptare	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Lungimea structurală	ASME B16.10,
Evaluări de presiune și temperatură	ASME B16.34,
Test ignifug	API607, API6FA
Standarde scăzute de scurgere	ISO 15848-1, API 622
Design anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 2″ ~ NPS 24″ DN50~ DN600
Interval de presiune	CL150~ CL1500 PN10~ PN250
Interval de temperatură	；-196°C ~ +150
Domeniu de aplicare	Folosit în principal în etilenă, echipamente pentru gaze naturale lichefiate, GPL pentru gaze naturale, rezervoare de stocare GNL, baze de recepție și stații satelit, echipamente de separare a aerului, echipamente de separare a gazelor de coadă petrochimice, oxigen lichid, hidrogen lichid, azot lichid, argon lichid
Modul de conducere	Turbine, pneumatic, electric
Corp supapă/capac supapă	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Placa supapei/scaunul supapei	F316/F304+HF
Tija supapei	F6A F304 F316 F51 F53 Monel K500
Piuliță tija supapei	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj din grafit azbest, politetrafluoretilenă...

Caracteristici de performanță

1. Toate piesele supapei criogenice în contact cu mediul sunt tratate strict criogenic conform cerințelor caietului de sarcini înainte de finisare pentru a se asigura că piesele pot rezista pe deplin expansiunii și contracției cauzate de schimbările de temperatură, iar structura scaunului supapei va să nu fie deformat permanent din cauza schimbărilor de temperatură;
2. Se adoptă o structură a capacului supapei cu gât lung care poate proteja presa de apă;
3. The gate structure is not affected by temperature changes and can maintain stability and sealing. Specifically, elastic gates and open gates are adopted;
4. The upper sealing seat is a cobalt-chromium-tungsten carbide cladding structure to avoid the stainless steel materials from biting each other;
5. Structura suprafeței de etanșare a scaunului supapei și a porții: placare cu carbură de cobalt-crom-tungsten;
6. Structura orificiului de eliberare a presiunii poate preveni creșterea anormală a presiunii în cavitatea mijlocie. Locația orificiului de eliberare a presiunii depinde de structura supapei. Poate fi fixat pe scaunul supapei sau pe placa de poartă și conectat la capătul de intrare al supapei;
7. Suprafața tijei supapei este nitrurata și întărită pentru a preveni zgârieturile de suprafață în timpul deschiderii și închiderii supapei să afecteze performanța de etanșare;
8. Selecție personalizată: Ambalajul poate fi selectat ca ambalaj cu scurgeri reduse în funcție de cerințele utilizatorului pentru a se asigura că scurgerea la ambalajul supapei îndeplinește cerințele de protecție a mediului. Manșoanele sudate pot fi furnizate în funcție de cerințele utilizatorului. Plăcile de izolare (plăci de picurare) pot fi furnizate în funcție de cerințele utilizatorului.
