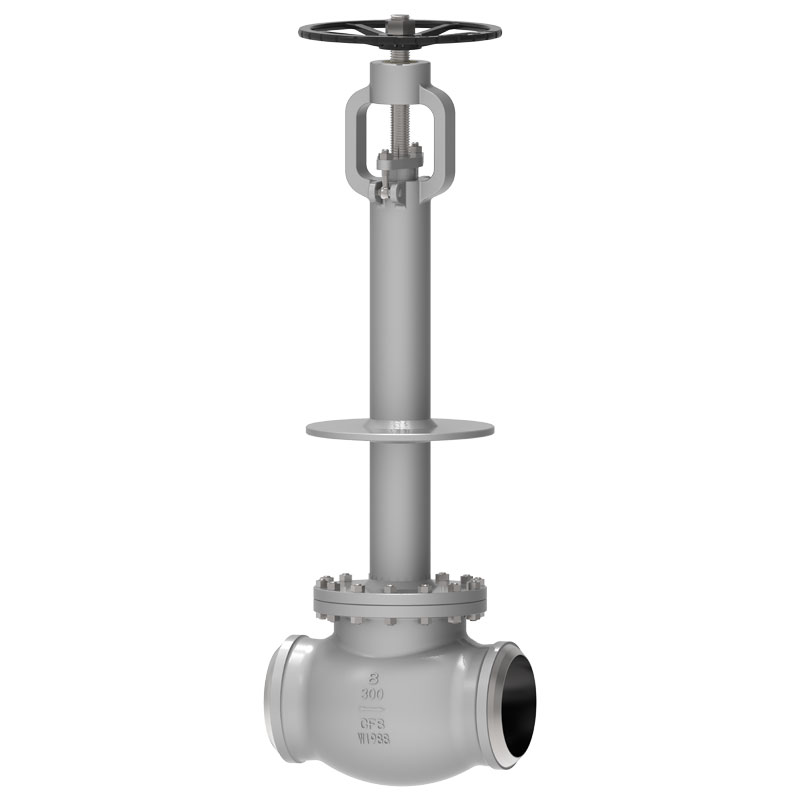

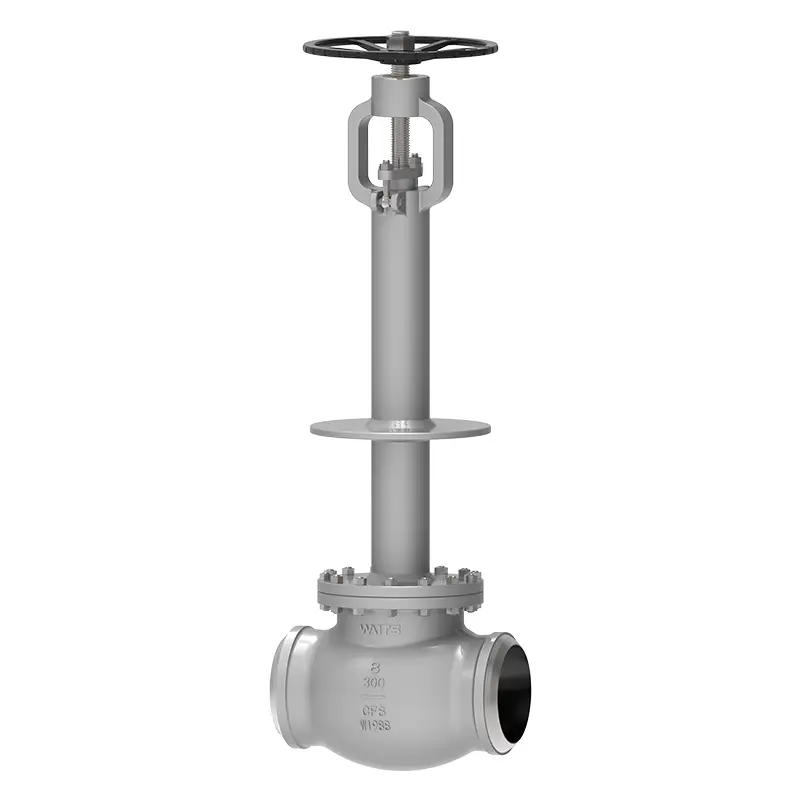

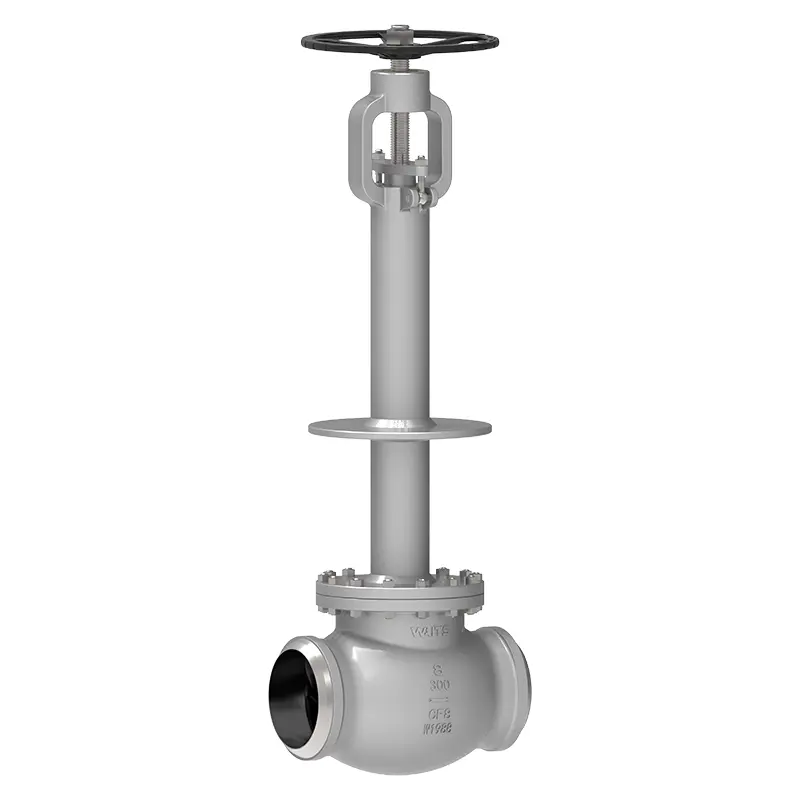

Supapă glob criogenică

Waits are 30 de ani de experiență în producția și fabricarea de supape glob criogenice. Am fost stabiliți inițial în Statele Unite în 1994 și am intrat în China în 2008, cu baze de producție în Tianjin și Wenzhou. Supapa criogenică cu glob este unul dintre cele mai populare produse ale noastre, concepută pentru aplicații la temperaturi arctice și poate face față condițiilor complexe de lucru.

Trimite o anchetă

Descriere produs

The cryogenic globe valve is designed for applications involving extremely low temperatures, often found in industries handling liquefied natural gas (LNG), liquid nitrogen, and other cryogenic fluids.
Această supapă are o capotă extinsă pentru o izolare adecvată și pentru a preveni înghețarea tijei. Fabricat în întregime din oțel inoxidabil și alte materiale criogenice, asigură durabilitate și funcționare lină chiar și la temperaturi de până la -196°C.
Supapa criogenică cu glob are, de asemenea, capacități precise de reglare și un mecanism de etanșare, care sunt esențiale pentru menținerea controlului și siguranței în mediile criogenice solicitante. Waits insistă pe calitate ca prioritate, oferindu-vă totodată prețuri competitive.

Implementation Standards

Standarde de proiectare	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Standarde de flanșă	ASME B16.10, ASME B16.25, ASME B16.5
Metode de conectare	RF, RTJ, BW
Testare și acceptare	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Lungimea structurală	ASME B16.10,
Evaluări de presiune și temperatură	ASME B16.34,
Test ignifug	API607, API6FA
Standarde scăzute de scurgere	ISO 15848-1, API 622
Design anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 2″ ~ NPS 24″ DN50~ DN600
Interval de presiune	CL150~ CL1500 PN10~ PN250
Interval de temperatură	；-196°C ~ +150°C
Domeniu de aplicare	Folosit în principal în etilenă, echipamente pentru gaze naturale lichefiate, GPL pentru gaze naturale, rezervoare de stocare GNL, baze de recepție și stații satelit, echipamente de separare a aerului, echipamente de separare a gazelor de coadă petrochimice, oxigen lichid, hidrogen lichid, azot lichid, argon lichid
Modul de conducere	Turbina, pneumatica, electrica
Corp supapă/capac supapă	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Placa supapei/scaunul supapei	F316/F304+HF
Tija supapei	F6A F304 F316 F51 F53 Monel K500
Piuliță tija supapei	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj din grafit azbest, politetrafluoretilenă...

Caracteristici de performanță

1. Părțile supapei în contact cu mediul sunt tratate strict criogenic conform cerințelor caietului de sarcini înainte de finisare și pot rezista la dilatarea și contracția cauzate de schimbările de temperatură, iar structura scaunului supapei nu va fi deformată permanent datorită schimbări de temperatură;
2. Supapa criogenică cu glob adoptă o structură de capotă cu gât lung care poate proteja cutia de umplutură;
3. Se adoptă o structură de poartă care poate menține etanșarea fiabilă indiferent de schimbările de temperatură;
4. Scaunul de etanșare superior este sudat cu o structură de carbură de cobalt-crom-tungsten;
5. Scaunul supapei și suprafața de etanșare a porții sunt sudate cu o structură de carbură de cobalt-crom-tungsten;
6. Structura găurii de eliberare a presiunii este utilizată pentru a preveni creșterea anormală a presiunii în cavitatea din mijloc, iar poziția găurii de eliberare a presiunii depinde de structura supapei;
7. Suprafața tijei supapei este nitrurata și întărită pentru a preveni zgârieturile de suprafață în timpul procesului de deschidere și închidere a supapei cu glob criogenic să afecteze performanța;
8. Ambalajul poate fi selectat ca ambalaj cu scurgeri reduse în funcție de cerințele utilizatorului pentru a se asigura că scurgerea la ambalajul supapei îndeplinește cerințele de protecție a mediului. În plus, putem furniza și manșoane de sudură în funcție de cerințele utilizatorului.
