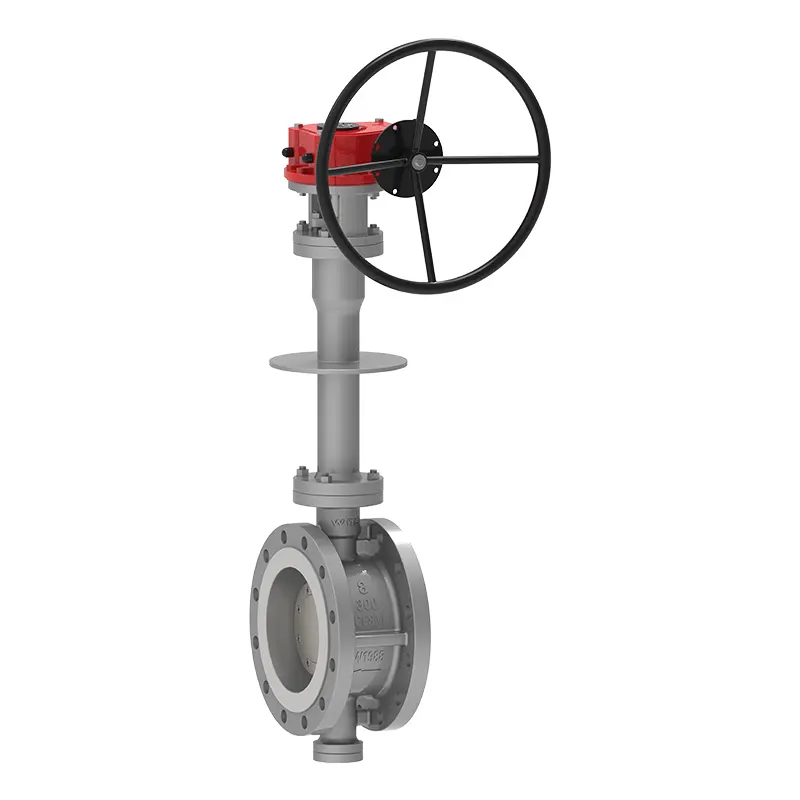

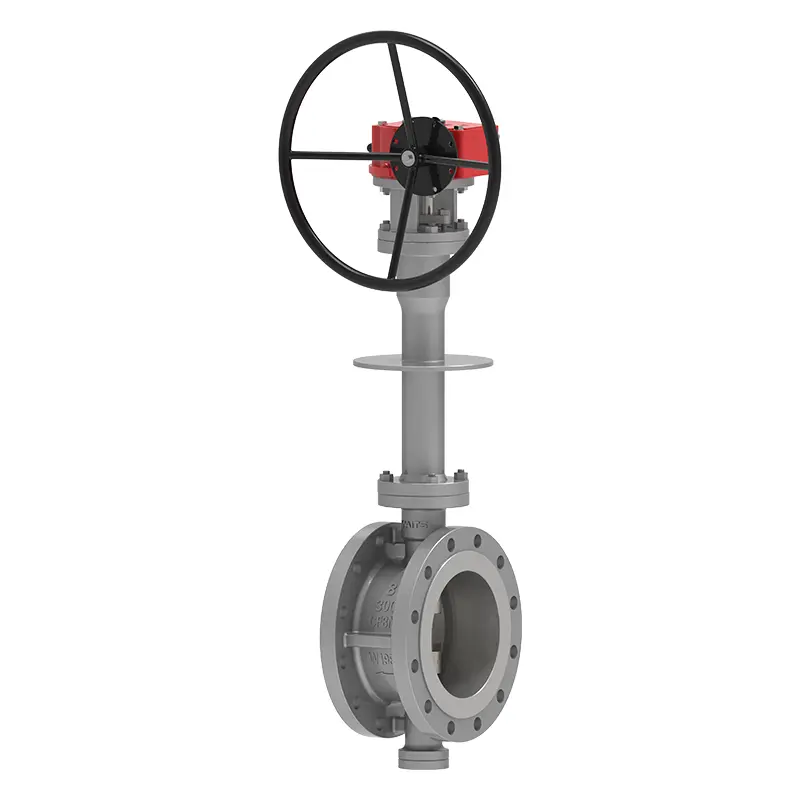

Valvă de fluture de intrare laterală criogenică

Valva fluture de intrare laterală criogenică este o supapă de fluture cu viață lungă, care economisește energie, recent dezvoltată de Waits. Este format din corpul valvei, placa de fluturi, inelul de etanșare, mecanismul de transmisie și alte componente principale. Structura sa adoptă proiectarea principiului excentric bidimensional sau tridimensională și aplică o nouă tehnologie compatibilă cu etanșarea elastică sau sigiliul pe mai multe niveluri, ceea ce reduce cuplul atunci când valva fluture este în funcțiune, economisește mai mult efort și energie. O astfel de selecție de proiectare și proces poate asigura, de asemenea, rezistența generală a coroziunii, rezistența la temperatură ridicată și rezistența la uzură a valvei fluture.

Standarde de implementare

Aplicație

Caracteristici de performanță

1.. Valva de fluture de intrare laterală criogenică adoptă design dublu teb și excentricitate mică: cuplul atinge cel mai important nivel intern (40% ~ 60% dintre colegi), iar prețurile electrice și pneumatice potrivite sunt foarte avantajoase;
2. Scaunul supapei și inelul de etanșare pot fi înlocuite online cu un design al compartimentului de întreținere: scaunul supapei și inelul de etanșare sunt separate, iar supapa are un port de inspecție pentru întreținere și înlocuire ușoară.
3. Tastele duble superioare și inferioare ale plăcii de supapă și tulpina supapei se pot asigura că nu se va bloca la temperaturi scăzute și, în același timp, să îndeplinească designul anti-zbor API 609;
4. Cuplul supapei este mic: suprafața de etanșare este aproape de zero uzură, care extinde durata de viață a supapei;
5. Are o gamă largă de aplicații și poate fi utilizată pentru dispozitive de temperatură ultra-scăzute, cum ar fi LNG, propilenă și etilenă;
6. performanță bună de etanșare: scurgerea la temperatură normală este API598, iar scurgerea la temperatură scăzută este de 1/3 din BS6364. Îndepliniți cerințele de etanșare pozitive și inversă ale BS6364 la temperaturi scăzute;
7. Corpul supapei și scaunul supapei sunt componente separate: scaunul supapei și inelul de etanșare pot fi confecționate din diferite materiale pentru a satisface condițiile de muncă;
8. Trei excentricități: linia centrală a arborelui se abate de la linia centrală a suprafeței de etanșare, linia centrală a arborelui se abate ușor de la linia centrală a conductei, iar linia centrală a suprafeței de etanșare a corpului (conul oblic) formează o poziție unghiulară cu linia centrală a conductei;
