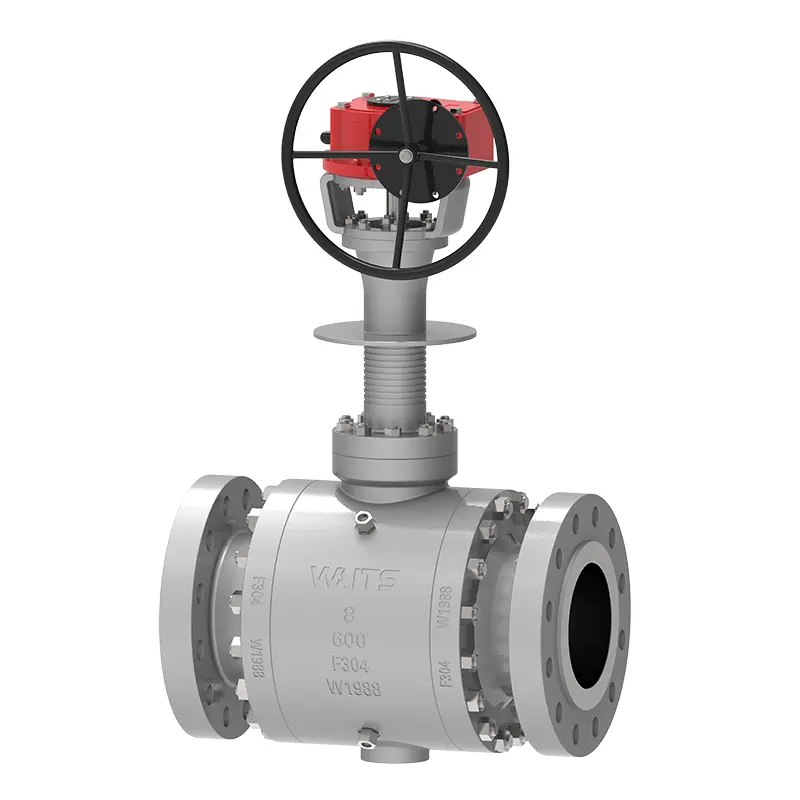

Robinet cu bilă de intrare criogenic lateral

Dacă sunteți în căutarea supapelor cu bilă de intrare criogenică de înaltă performanță, Waits vă pot satisface nevoile. Suntem un mare furnizor de integrare a valvei, fondat în Statele Unite în 1994, a intrat în China în 2008 și avem baze de producție în Tianjin și Wenzhou. Avem o experiență bogată în industrie și ținem pasul cu vremurile, introducând activ în mod activ tehnologia și echipamentele de producție ale industriei pentru a asigura calitatea produselor.

Trimite o anchetă

Descriere produs

Valva cu bilă de intrare laterală criogenică este potrivită pentru condițiile de lucru cu temperatură de până la -196 ℃ și este utilizată pe scară largă în gaze naturale lichefiate, gaze petroliere lichefiate, separarea aerului și alte industrii criogene. În producție, aplicăm tehnologie avansată internațională și adoptăm un inel de etanșare a sigiliilor de buze pentru a menține supapa cu performanțe excelente de etanșare în aplicare. În același timp, această serie de supape pot realiza întreținerea online.

Standarde de implementare

Standard de proiectare	API 6D, BS 6364
Conexiune finală	RF, RTJ, BW
Inspecție și testare	API 598 și BS 6364
Faţă în faţă	ASME B16.10
Niveluri de presiune și temperatură	ASME B16.34
Foc în siguranță	Fire 6fa, foc 607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	1/2 "-28", DN15-DN700
Rating de presiune	Clasa 150-2500, PN10-PN420
Temperatura de funcționare	-196 ° C ~ 150 ° C.
Gama de aplicații
Operator	Pârghie, echipament, electric, pneumatic
Material corporal	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, etc.
Mingea	A182 F304/F304L/F316/F316L+NI60
Inel de susținere a scaunului supapei	A182 F304/F304L/F316/F316L/STL Suprapunere
Insertul scaunului de supapă	Pctfe
Tulpina supapei	XM-19, GR660 TY2/HT

Caracteristici de performanță

Proiecte cheie și tehnologii în supapa cu bilă de intrare laterală criogenică:
● Sigilarea buzelor + ambalarea dublei etanșare a tulpinii de supapă poate reduce cantitatea de ambalare.
● Proiectarea asistată de element finit este utilizată pentru a obține grosimea optimă a peretelui capacului supapei extinse pentru a asigura cel mai bun efect de răcire.
● Proiectarea arcului de lună a capacului supapei extinse crește zona de răcire și îmbunătățește efectul de răcire.
● Proiectarea plăcii de picurare crește zona de răcire și împiedică înghețarea ambalată; împiedică eficient să se scurgă apa condensată pe corpul supapei.
● Sigilarea dublă a buzelor + garnitură este setată la conexiunea acoperirii corpului pentru a preveni scurgerea.
● Scaunul supapei adoptă structura DIB-2, care poate asigura că presiunea în cavitatea din mijloc este eliberată în mod stabil în partea specificată atunci când presiunea depășește limita.
● Garnitura scaunului de supapă este o structură de buze-Sea, care are atât compensarea elastică a arcului, cât și performanța de etanșare elastică la temperatură scăzută a PTFE, asigurând un efect excelent de etanșare la temperaturi scăzute.
● Suprafața de etanșare a scaunelor de supapă este importată CTFE, care are încă o elasticitate bună la temperaturi ultra-mici pentru a se asigura că sigiliul nu eșuează.
● Proiectarea cu capotă extinsă și structura de mâner lung asigură o mai bună coaxialitate a mânerului cu bilă, a tulpinii de supapă și a capotei și a comutarii mai sensibile.
● Toate elementele de fixare în contact cu temperaturi scăzute sunt complet filetate.
● Suprafața mingii este întărită pentru a se asigura că aceasta nu va fi zgâriată la temperaturi scăzute.
