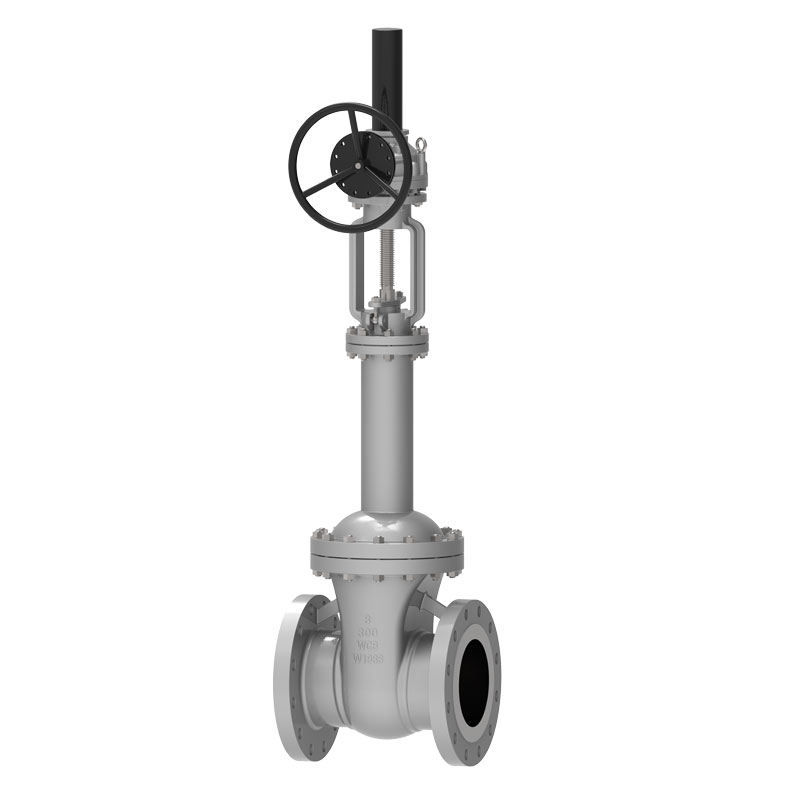

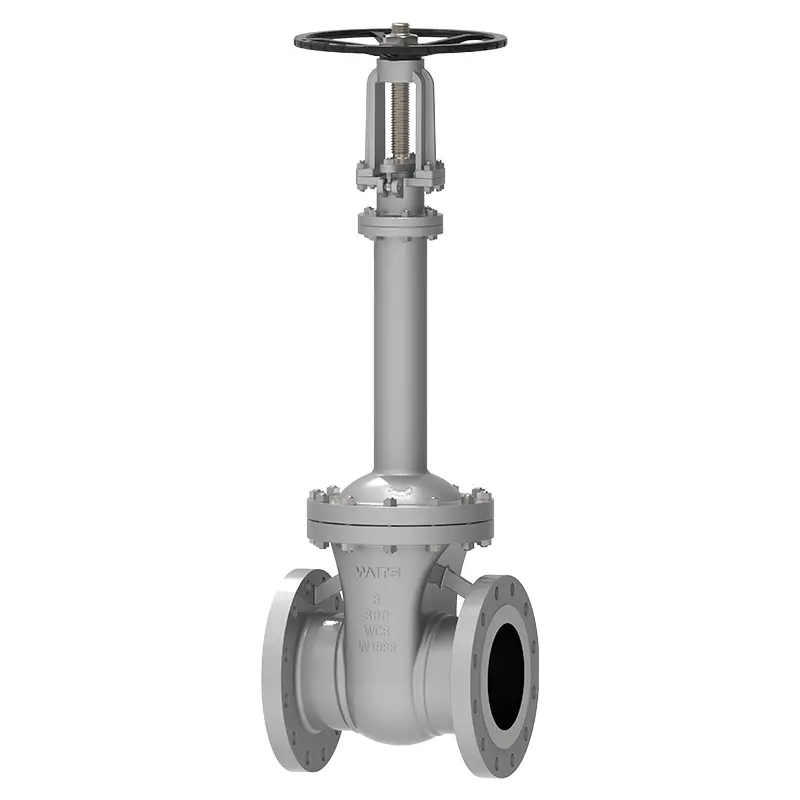

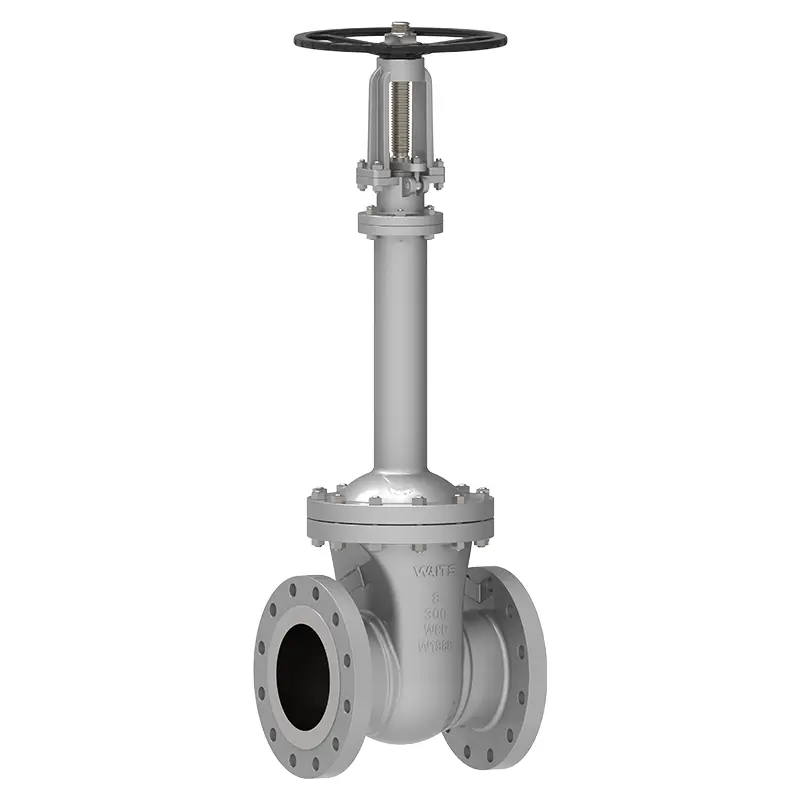

Supapă de poartă de burduf

Dacă sunteți în căutarea valvei de poartă a burdufului de înaltă calitate, Waits poate fi alegerea dvs. de încredere. În calitate de producător și furnizor de valve cu experiență în industrie, supapa Poarta Bellows pe care o producem este utilizată pe scară largă în încălzirea urbană, transmiterea gazelor, conductele cu aburi și proiecte de conservare a apei pe scară largă și a fost recunoscută de clienții din multe țări din Europa și Orientul Mijlociu.

Trimite o anchetă

Descriere produs

Valva Poarta Bellows formează o barieră metalică între mediul fluid și atmosferă prin sudare automată la rulare, care este un design care protejează tulpina de supapă de scurgeri.
Structura de burduf este utilizată în interior, iar capătul inferior al burdufului din oțel inoxidabil este sudat la tulpina supapei pentru a împiedica lichidul procesului să corodeze tulpina supapei. Celălalt capăt este plasat între corpul supapei și capacul supapei pentru a forma un sigiliu static. Designul dublu de etanșare este mai sigur. Dacă burduful nu reușește, ambalajul tulpinii supapei va evita, de asemenea, scurgerea.
Bellow -urile sunt sudate la tulpina supapei pentru a menține performanța de funcționare stabilă și pentru a evita vibrațiile tulpinii valvei cauzate de vibrațiile dopului de supapă. Valva Poarta Bellows este cea mai potrivită pentru conductele cu abur, inflamabil, exploziv, ulei termic, puritate ridicată, toxică și alte medii.

Standarde de implementare

Standarde de proiectare	DIN3356 ， ASME B16.34
Standarde de flanșă	DIN2543-2545, ASME B16.5, ASME B16.47
Metode de conectare	RF,
Testare și acceptare	DIN3230, foc 598
Lungime structurală	DIN3203, ASME B16.10
Evaluări de presiune și temperatură	ASME B16.34 、
Test de fir	API607, API6FA
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Interval de presiune	CL150 ~ CL1500 PN10 ~ PN260
Interval de temperatură	-20 ℃ ~ 350 ℃
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Mod de conducere	Roată de mână, echipament de tei, electric, pneumatic, etc.
Corpul supapei/capacul supapei	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), ALLAY 20, MONEL ...
Suprafața de sigilare	Corp, aliaj pe bază de fier, placaj pe corp, placaj în aliaj pe bază de greu
Tulpina supapei	F6A F304 F316 F51 F53 MONEL K500
NUTĂ DE STEPT	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

Avantaje
1. Valva Poarta Bellows are o structură rezonabilă, o performanță fiabilă de etanșare și aspect frumos;
2. Suprafața de etanșare este sudată cu aliaj dur bazat pe CO, care este rezistent la uzură, rezistent la coroziune, rezistent la frecare și are o viață lungă de serviciu;
3. Tulpina supapei este temperată și azotată pe suprafață, care are o bună rezistență la coroziune și frecare;
4. Designul dublu de etanșare este adoptat, iar performanța este mai fiabilă;
5. Indicația poziției de ridicare a tulpinii supapei este mai intuitivă;
6. Materialul pieselor, al numărului de sudură flanșă și fund, poate fi selectat în mod rezonabil în funcție de situația reală sau cerințele utilizatorului pentru a răspunde diverselor nevoi de inginerie.

Caracteristici:
1. Designul dublu de etanșare este un ambalare cu burduf + supapă. Dacă burduful nu reușește, ambalajul tulpinii supapei va evita, de asemenea, scurgerea;
2. Fără pierdere de lichid și pierderi reduse de energie;
3. Long Service Life, care ajută la reducerea numărului de întreținere;
4. Scaunul cu supapă medie de gaz adoptă material de etanșare moale PTFE, care ajută la îmbunătățirea etanșării valvei de poartă a bellow -urilor;
5. Scaunul supapei adoptă un sigiliu dur conic, care este rezistent la temperaturi ridicate și are o etanșitate bună;

Bellows Gate Valve
