Supapă de poartă a pană

În calitate de mare producător de valve de poartă de pană și furnizor integrat, Waits a fost înființat pentru prima dată în SUA în 1994 și a înființat o sucursală în China în 2008. Are două baze de producție în Wenzhou și Tianjin, din care Wenzhou are sediul global. Valva de poartă a pană are performanțe bune de etanșare și o funcționare convenabilă și este utilizată pe scară largă în sistemele de conducte industriale. Designul său unic poate controla eficient fluxul de suport, cu o durată de viață rezistentă la uzură și o durată de viață lungă.

Trimite o anchetă

Descriere produs

Valva de poartă pentru pană este o supapă industrială de înaltă calitate. Prețul rezonabil, performanța cu costuri ridicate, vă poate economisi costuri. Calitate excelentă, etanșare excelentă și rezistență la uzură, poate funcționa stabil pentru o lungă perioadă de timp. Este utilizat pe scară largă în diverse sisteme de conducte industriale din Asia de Sud -Est/America de Nord/Europa și este foarte favorizat în domeniile petrolului, industriei chimice, conservării apei, etc. Este un echipament de control al fluxului de conducte de încredere.

Standarde de implementare

Standard de proiectare	API 600, DIN, GOST
Standarde de flanșă	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Conexiune finală	RF, RTJ, BW, etc.
Inspecție și testare	API 598, Gost
Faţă în faţă	ASME B16.10, DIN 3202, EN 558-1, GOST
Evaluări de presiune și temperatură	ASME B16.34
Test de fir	API607, API6FA
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	2 "-48", DN50-DN1200
Rating de presiune	Clasa 150-2500, PN10-PN420
Temperatura de funcționare	-60 ° C ~ 450 ° C.
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Operator	HW, echipament, electric, pneumatic, etc.
Material corporal	Oțel de carbon, oțel inoxidabil, oțel inoxidabil duplex, oțel din aliaj, Monel, bronz Al, etc.
Placa de supapă/scaunul supapei	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Tulpina supapei	F6A F304 F316 F51 F53 MONEL K500
NUTĂ DE STEPT	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

1. Poarta are două suprafețe de etanșare. Cel mai des utilizat este faptul că cele două suprafețe de etanșare ale porții formează o formă de pană. Unghiul de pană variază în funcție de parametrii supapei și este de obicei 5 °.
2. Principiul de etanșare al valvei de poartă a pană este de a realiza etanșarea prin combinația strânsă a celor două suprafețe de etanșare de pe poarta pană și cele două suprafețe de etanșare de pe corpul valvei atunci când acestea sunt făcute.
3. Valva poarta cu pană poate fi împărțită într -o supapă de poartă a tulpinii în creștere (supapa de poartă a tulpinii de ridicare) și o supapă de poartă a tulpinii ascunse (rotativă a supapei de poartă a tulpinii) în funcție de diferitele moduri în care tulpina supapei conduce poarta să se deschidă și să se închidă.
4. Valva poarta de pană poate fi împărțită într -o supapă de poartă elastică și o supapă de poartă rigidă în funcție de diferitele forme de structură a porții.
5. Corpul supapei este turnat, corpul supapei și capacul supapei sunt conectate prin șuruburi, iar flanșa din mijloc este sigilată cu o garnitură de înfășurare. Inelele de metal pot fi, de asemenea, utilizate pentru conectare atunci când clienții au cerințe speciale.
6. Canalul este neted, iar coeficientul de curgere este mic. Suprafața de etanșare este mai puțin erodată și erodată de mediu.
7. Suprafața de etanșare este confecționată din oțel din aliaj sau aliaj tare, care are o rezistență bună la uzură și rezistență la abraziune.
8. Se utilizează umplutură de grafit flexibilă, etanșarea este fiabilă, iar operația este ușoară și flexibilă.
9. Direcția de curgere medie nu este restricționată, nu există perturbări și presiunea nu este redusă.
10. Forma este simplă, lungimea structurii este scurtă, procesul de fabricație este bun, iar gama de aplicații este largă.

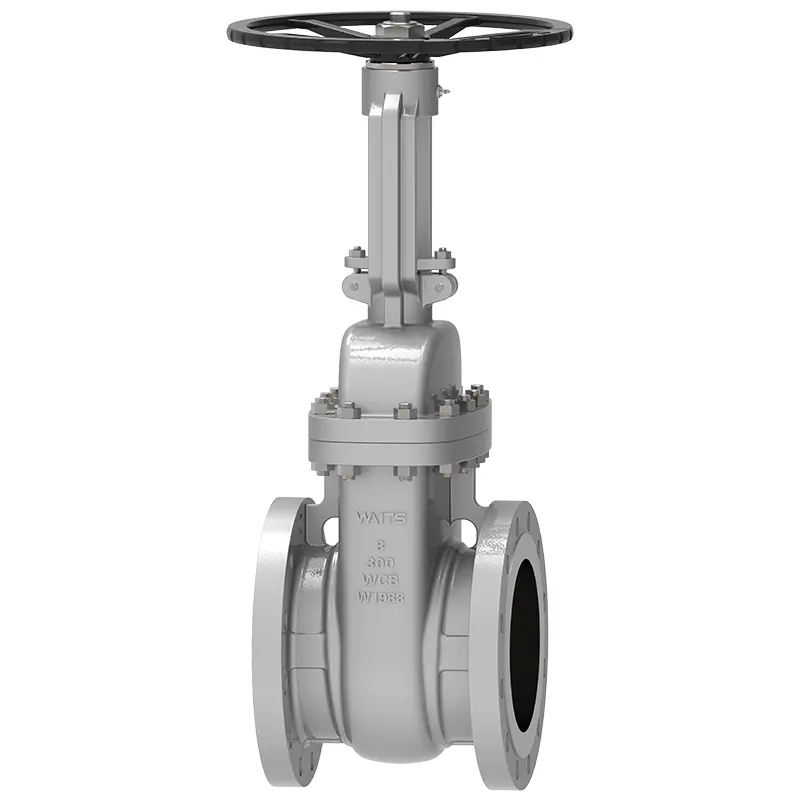

Wedge Gate Valve
