Supapă de poartă de oțel forjată cu flanșă

Waits este alegerea dvs. fiabilă pentru achiziționarea supapei de poartă de oțel forjate cu flanșă. Avem mulți ani de experiență în industrie, lanțul industrial poate fi produs în masă, oferta este stabilă, prețul este bun, iar vânzările sunt bune în Orientul Mijlociu și America de Nord. Produsul este confecționat din oțel forjat de înaltă calitate, cu o etanșare bună, durabilitate, funcționare ușoară și poate controla cu exactitate fluxul de medii, potrivit pentru o varietate de sisteme de conducte industriale.

Trimite o anchetă

Descriere produs

Calitatea pieselor din oțel forjate este mai mare decât cea a pieselor din oțel turnat și pot rezista la impactul bătăilor. Plasticitatea, duritatea și alte proprietăți mecanice sunt, de asemenea, mai mari decât cele ale pieselor din oțel turnat. Diametrul supapelor de poartă de oțel forjat cu flanșă nu este în general mai mult decât DN80, iar majoritatea sunt proiectări cu diametrul redus. În comparație cu supapele de poartă din oțel turnat cu același diametru, debitul este puțin mai mic, dar intervalul de presiune și temperatură pe care îl pot rezista sunt mai mari decât cele ale valvelor de oțel turnat, iar performanța de etanșare este mult mai bună decât cea a supapelor de poartă de oțel turnat, iar durata de viață este mai lungă. Direcția de curgere a mediului nu este restricționată ca alte supape de poartă.

Standarde de implementare

Standard de proiectare	API 602, Gost
Standarde de flanșă	SWEDING SW POVSE se termină conform ASME B16.11, BW Butt End de ASME B16.25, conectori cu filet NPT în conformitate cu ASME B1.20.1
Conexiune finală	SW, NPT, BW, RF, RTJ, etc.
Inspecție și testare	API 598
Faţă în faţă	ASME B16.10, GOST
Niveluri de presiune și temperatură	ASME B16.34
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	1/4 "-3", DN6-DN80
Rating de presiune	Clasa 150-2500, PN10-PN420
Temperatura de funcționare	-60 ° C ~ 450 ° C.
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Operator	HW, electric, pneumatic
Material corporal	Oțel de carbon, oțel inoxidabil, oțel inoxidabil duplex, oțel din aliaj, Monel, bronz Al, etc.
Placa de supapă/scaunul supapei	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Tulpina supapei	F6A F304 F316 F51 F53 MONEL K500 ...
NUTĂ DE STEPT	Aliaj de cupru ...
Ambalare	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

1. Componentele principale sunt falsificate. Supapa de poartă de oțel forjată cu flanșă are trei tipuri de garnituri de cavitate mijlocie: capotă cu șuruburi, capotă sudată și presiunea cavității mijlocii, structura de etanșare de auto-strângere.
2. Bonnetul cu șuruburi înseamnă că corpul supapei și capota sunt conectate cu șuruburi și piulițe și sigilate cu o garnitură de rană în spirală (confecționată din agrafe de sârmă din oțel inoxidabil și grafit flexibil). Conexiunea cu inel metalic poate fi utilizată și atunci când clienții au cerințe speciale.
3. Boneta sudată înseamnă că corpul supapei și capota sunt conectate cu fire și complet sudate. Conexiunea complet sudată poate fi utilizată și atunci când clienții au cerințe speciale.
4. Cavitatea mijlocie de 900IB, 15001B și 25001B adoptă o structură de etanșare de auto-strângere a presiunii, iar performanța de etanșare crește odată cu creșterea presiunii interne, cu o fiabilitate ridicată.
5. Canalul este neted, iar coeficientul de curgere este mic. Suprafața de etanșare este mai puțin erodată și erodată de mediu.
6. Suprafața de etanșare este confecționată din oțel din aliaj sau aliaj dur, cu rezistență bună la uzură și rezistență la abraziune.
7. Se utilizează umplutură de grafit flexibilă, etanșarea este fiabilă, iar operația este ușoară și flexibilă.
8. Direcția de curgere medie nu este restricționată, nu există perturbări și presiunea nu este redusă.
9. Înlocuirea și întreținerea ambalajului poate fi efectuată în starea opririi online, care este convenabilă și rapidă, fără a afecta funcționarea sistemului.
10. Forma este simplă, lungimea structurii este scurtă, procesul de fabricație este bun, iar gama de aplicații este largă.

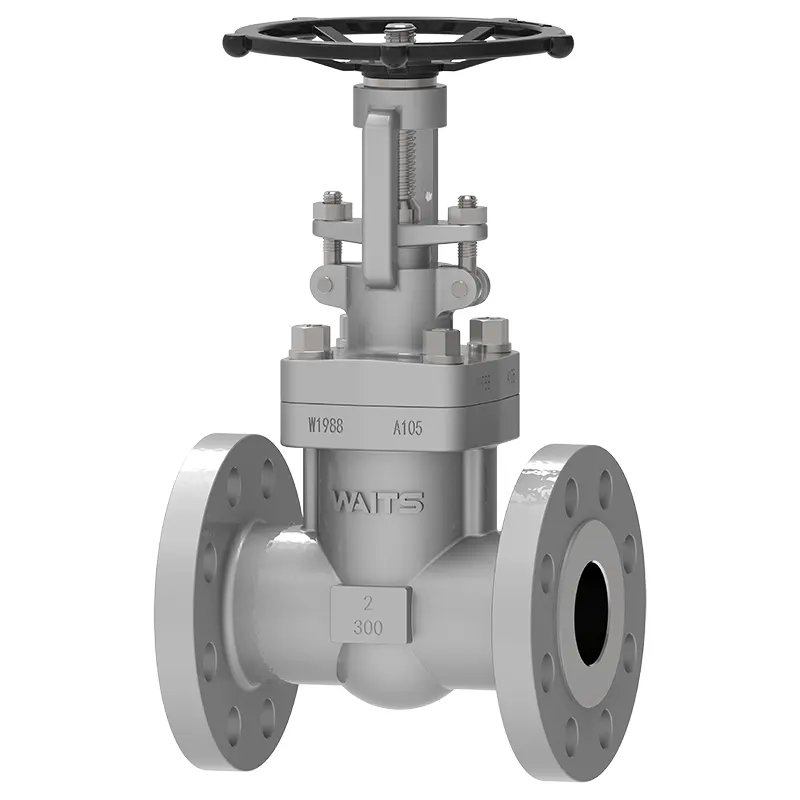

Flanged Forged Steel Gate Valve
