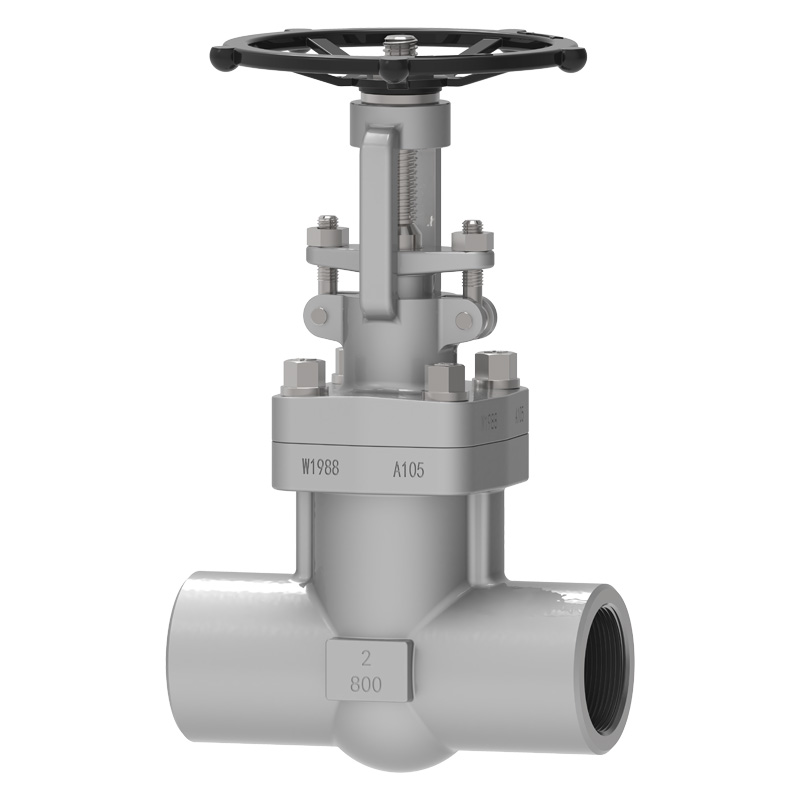

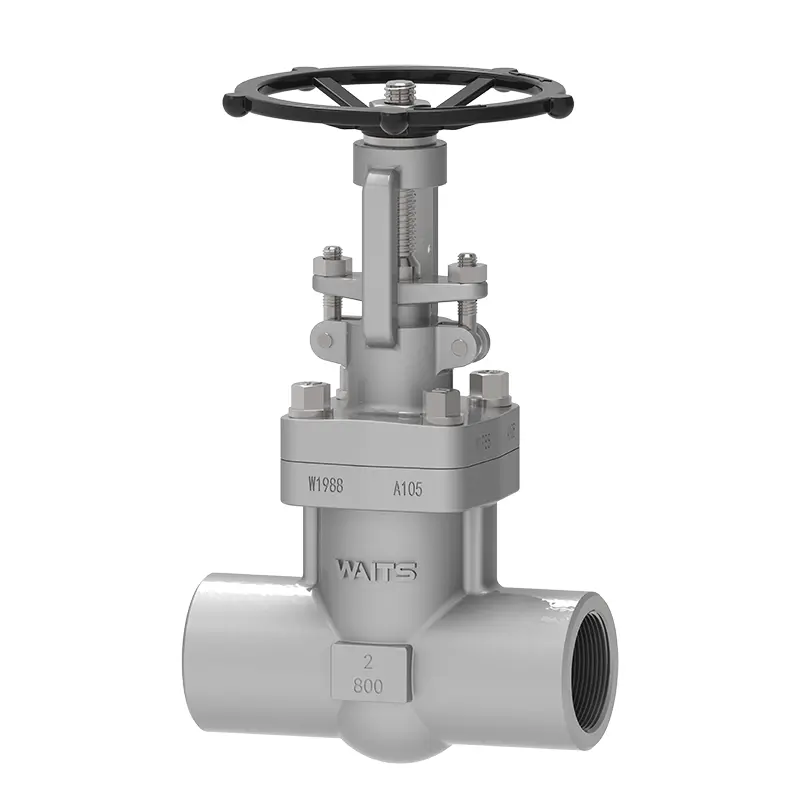

Supapă cu poartă din oțel forjat NPT

Supapa cu poartă din oțel forjat NPT, fabricată de Waits, oferă soluții fiabile de control al fluidelor pentru sistemul dumneavoastră de conducte. Ne-am stabilit inițial în Statele Unite, iar mai târziu am înființat o sucursală în China. Sediul nostru global este situat în Wenzhou, China. Baza noastră de producție este completă și avansată și putem oferi prețuri avantajoase din fabrică și livrare stabilă. Această supapă poate fi utilizată într-o varietate de condiții de lucru și este deosebit de populară în Orientul Mijlociu și America de Nord.

Trimite o anchetă

Descriere produs

În comparație cu piesele din oțel turnat, piesele din oțel forjat au o calitate superioară, ceea ce se reflectă în forța de impact pe care o pot suporta, plasticitate, duritate și alte proprietăți mecanice. Diametrul general al supapei cu poartă din oțel forjat NPT nu este mai mare de DN80, iar cele mai multe dintre ele sunt modele cu diametru redus. Debitul este puțin mai mic decât cel al supapelor cu oțel turnat cu același diametru, dar intervalul de presiune și temperatură pe care le pot rezista sunt mai mari decât cele ale supapelor din oțel turnat, iar performanța de etanșare este mult mai bună decât cea a supapelor cu oțel turnat. , cu o durată de viață mai lungă, iar direcția medie de curgere nu este restricționată ca și alte robinete cu gură.

Standarde de implementare

Standarde de proiectare	API602, ASME 16.34, BS 5352, BS 6364;
Standarde de flanșă	SW Capetele sudate cu mufă conform ASME B16.11, capăt cap la cap BW conform ASME B16.25, conectori filetat NPT conform ASME B1.20.1
Metode de conectare	SW, NPT, BW,
Testare și acceptare	API 602/API 598
Lungimea structurală	Lungimea structurii supapei cu șartă din oțel forjat cu sudare cu mufă/capăt filetat conform standardelor din fabrică
Niveluri de presiune și temperatură	ASME B16.34,
Standarde scăzute de scurgere	ISO 15848-1, API 622
Design anti-coroziune	CAEN MR 0103, CAEN MR 0175

Aplicație

Dimensiune	NPS1/4″~NPS3″ DN6~DN80
Interval de presiune	CL150~ CL2500 PN10~ PN420
Interval de temperatură	；-40°C ~ +600°C
Domeniu de aplicare	Apă de la robinet, canalizare, construcții, petrol, industria chimică, alimentație, medicină, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Modul de conducere	Turbina, pneumatica, electrica
Corp supapă/capac supapă	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), aliaj 20, Monel
Placa supapei/scaunul supapei	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), aliaj 20, Monel
Tija supapei	F6A F304 F316 F51 F53 Monel K500...
Piuliță tija supapei	Copper alloy...
Ambalare	Grafit flexibil, ambalaj din grafit azbest, politetrafluoretilenă...

Caracteristici de performanță

1. Supapa de poartă din oțel forjat NPT este forjată și există trei tipuri de etanșări pentru cavități:
Capota cu șuruburi înseamnă că corpul supapei și capacul sunt conectate prin șuruburi și piulițe, iar garnitura bobinată este etanșată. Inelele metalice pot fi, de asemenea, folosite pentru conectare conform cerințelor personalizate.
Capota sudată înseamnă că corpul supapei și capacul sunt conectate prin fire și complet sudate. Dacă este personalizată, poate fi utilizată conexiunea complet sudată.
Cavitățile de 900lb, 1500lb și 2500lb adoptă o structură de etanșare cu auto-strângere la presiune, iar performanța de etanșare crește odată cu creșterea presiunii interne, cu fiabilitate ridicată.
2. Canalul este neted, coeficientul de curgere este mic, iar suprafața de etanșare este mai puțin erodata și erodata de mediu.
3. Suprafața de etanșare este realizată din oțel aliat sau aliaj dur, care are o bună rezistență la uzură și rezistență la abraziune.
4. Ambalajul este realizat din grafit flexibil, care este fiabil și flexibil pentru a funcționa.
5. Direcția de curgere a mediului nu este restricționată și nu există perturbări sau reduceri de presiune.
6. Înlocuirea și întreținerea ambalajului pot fi efectuate în starea de oprire online fără a afecta funcționarea sistemului.
7. Formă simplă, lungime mică a structurii, procesabilitate bună de fabricație și gamă largă de aplicații.
