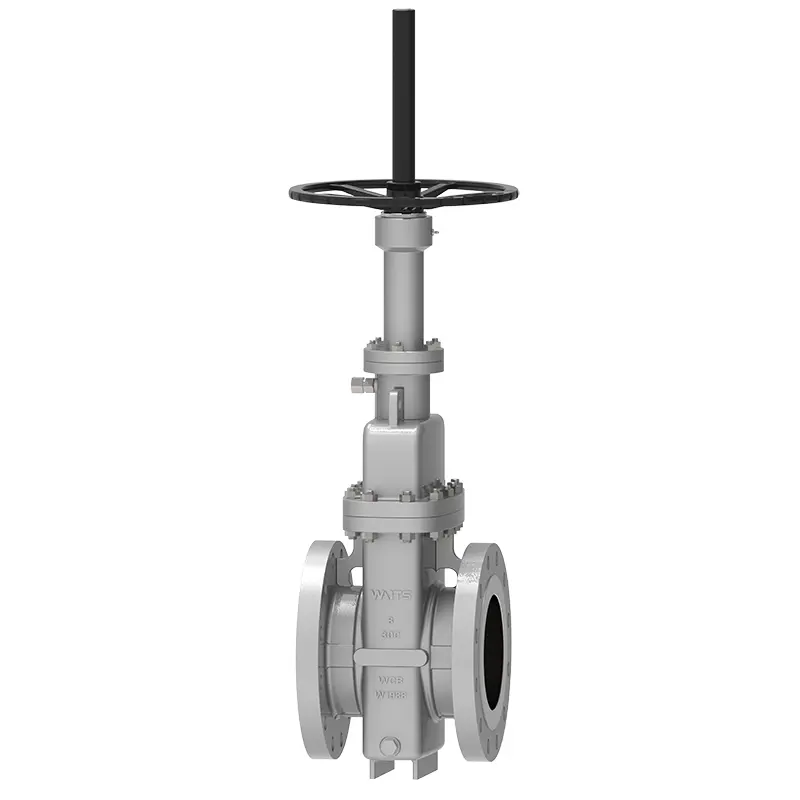

Supapă de poartă plană cu un singur disc

Supapa de poartă plană cu un singur disc este o supapă glisantă cu o poartă paralelă ca partea de închidere. Partea sa de închidere este o singură poartă, iar forța de presare a porții către scaunul supapei este controlată de presiunea medie care acționează pe poarta plutitoare sau pe scaunul supapei plutitoare. Supapa de poartă plană dezvoltată și produsă de Waits are caracteristicile elasticității și preîncărcării, scaunului de supapă structurală, cu etanșarea simultană a scaunelor de etanșare în amonte și în aval, a scaunului supapei cu funcție de auto-curățare și a acționarului și a supapei sunt independente. Conform cerințelor clienților, poarta poate fi împărțită în tipuri cu găuri de deviere, fără găuri de deviere, poartă reglabilă etc.

Standarde de implementare

Aplicație

Caracteristici de performanță

Există trei tipuri de structuri ale corpului de supapă: turnare, sudură și forjare.
Supapa de poartă plană cu un singur disc adoptă o structură cu un sigiliu cu inel O și un scaun cu supapă plutitoare cu preîncărcare, ceea ce face ca supapa de poartă plană să fie sigilată bidirecțional la intrare și priză. Iar cuplul de deschidere și închidere a acestei structuri este doar 1/2 din cea a unei supape obișnuite, astfel încât supapa poate fi ușor deschisă și închisă. Scaunul supapei adoptă un inel moale de etanșare, care are o etanșare dublă de suprafață moale de etanșare la metal și metal până la metal, iar suprafața moale de etanșare șterge, de asemenea, murdăria porții. Există o supapă de injecție de grăsime pe o parte a supapei, iar grăsimea intră pe suprafața de etanșare prin injectorul de grăsime și prin orificiul de injecție de grăsime a scaunului supapei pentru a obține efectul etanșării de urgență. Pentru a extinde durata de viață a serviciului, poarta este echipată cu o gaură de ghidare pentru a proteja suprafața de etanșare de eroziunea medie și se potrivește întotdeauna suprafeței de etanșare, indiferent dacă supapa este complet deschisă sau complet închisă. Când supapa este complet deschisă, canalul supapei este neted și drept, coeficientul de rezistență la flux este extrem de mic și nu există aproape nicio pierdere de presiune. Conducta poate fi curățată de un curățător de conducte.
Această supapă de poartă plană cu un singur disc adoptă o structură de ambalare cu capacitate de auto-sigilare, nu trebuie să fie reglată frecvent și este extrem de ușor de deschis și de închidere. Performanța de etanșare este fiabilă, iar ambalajul este echipat cu o structură de injecție auxiliară de etanșare a grăsimii, care rezolvă problema că ambalarea valvelor generale este cel mai probabil să se scurgă. Când supapa este închisă, presiunea ridicată în cavitatea interioară poate fi descărcată automat pentru a asigura utilizarea în siguranță. Produsul este o structură complet închisă, cu o performanță bună de protecție și poate fi utilizat în condiții de toate vremea. Supapa este echipată cu un indicator de poziție pentru a arăta poziția de deschidere și închidere a supapei. Tipul de încărcare de top poate economisi timp și cost în timpul întreținerii.
