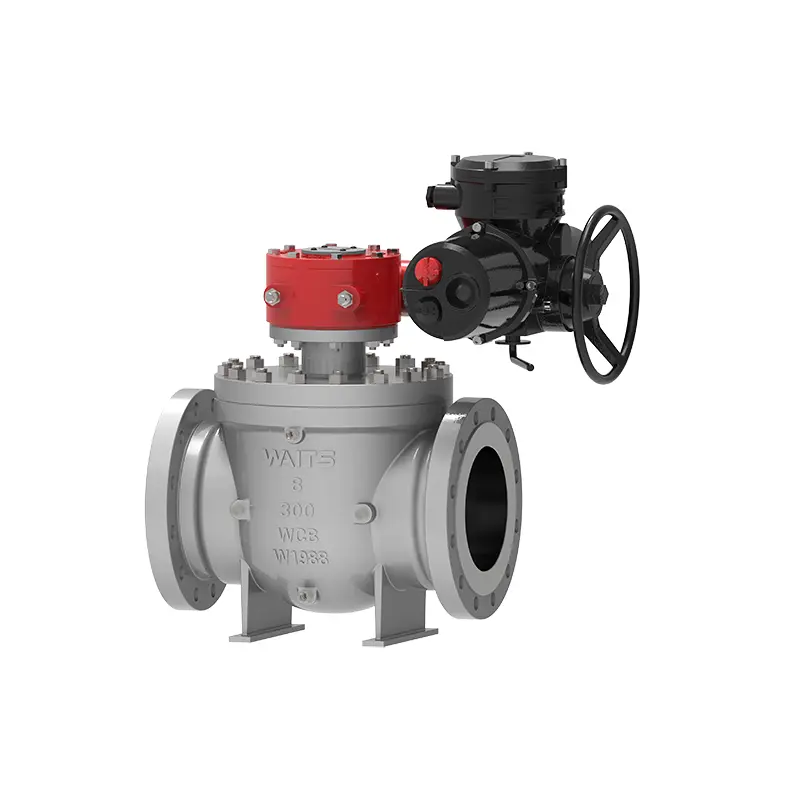

Supapă cu bilă de intrare electrică de sus

Supapa electrică de bilă de intrare electrică produsă și fabricată de Waits este un produs de supapă de înaltă calitate, de înaltă calitate, care este proiectat, produs și inspectat strict în conformitate cu standardele API. Am fost fondate în Statele Unite în 1994, am intrat în China în 2008 și am stabilit în sfârșit sediul nostru global la Wenzhou. Avem capacitatea de a oferi produse rentabile clienților de pe piața mondială.

Trimite o anchetă

Descriere produs

Valva cu bilă de intrare electrică este potrivită pentru conducte și sisteme industriale. Avantajele sale includ sprijinirea întreținerii online și reducerea scurgerilor. A îmbunătățit supapa tradițională cu bilă completă și are performanțe mai bune.

Standarde de implementare

Standarde de proiectare	API 608, API 6D, ASME B16.34
Standarde de flanșă	ASME B 16.5, ASME B16.47, ASME B16.25,
Metode de conectare	RF, RTJ, BW
Testare și acceptare	API598, 6d API,
Lungime structurală	API 6D, ASME B16.10
Niveluri de presiune și temperatură	ASME B16.34 、
Cerințe de protecție împotriva incendiilor	API6FA API607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS1-1/2 ″ ~ 60 ”DN40 ~ DN1500
Interval de presiune	Clasa150 ~ 2500 PN10-PN420
Interval de temperatură	； -60*C ~ +260 ° C.
Gama de aplicații	Petrol, industria chimică, metalurgia, industria ușoară, centralele electrice, alimentarea cu apă pentru construcții urbane, condițiile de lucru la temperaturi scăzute și conductele pe distanțe lungi, cum ar fi petrolul, gazele și gazele naturale.
Mod de conducere	Turbină, pneumatică, electrică
Corpul supapei	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, MONEL, Castings ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Mingea	Sfera ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Inel de susținere a scaunului supapei	Inel de susținere a scaunului ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Insertul scaunului de supapă	PTFE, RPTFE, NYLON, DEVLON, PEEK
Tulpina supapei	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caracteristici de performanță

1. Spre deosebire de supapele obișnuite, supapa electrică de intrare superioară nu trebuie să fie eliminată din conductă și poate fi menținută online, reducând costurile de întreținere. Valva adoptă o structură de capăt sudată și este instalată pe conductă, care nu este afectată de stresul conductei.

2. Inelul scaunului supapei poate pluti independent în poziția axială. Prin arcul preîncărcat, scaunul supapei poate fi sigilat în condiții de presiune zero și de presiune joasă. Acest design realizează capacitatea de închidere a supapei în condiții de înaltă presiune. Partea exterioară a inelului scaunului supapei este încrustată cu inele O și inele elastice pentru a asigura etanșarea dintre scaunul supapei și corpul supapei. Unii dintre clienții noștri vor aplica supapa pe site -ul unde se folosește grafitul extins. În acest moment, dacă apare un incendiu, supapa poate menține, de asemenea, performanța de etanșare.

3. Când scaunul supapei și etanșarea tulpinii supapei se scurge din cauza deteriorării, grăsimea de etanșare injectată de supapa de injecție de grăsime poate fi utilizată pentru etanșarea de urgență. În condiții normale de muncă, grăsimea injectată de supapa de injecție de grăsime poate lubrifia tulpina valvei și suprafața mingii și poate îmbunătăți flexibilitatea la deschidere și închidere.

4. Pentru supapele instalate în subteran, putem prelungi tulpina supapei, după cum este necesar și personalizarea dimensiunii în funcție de cerințele clienților. Toate conductele de canalizare, conductele de evacuare și dispozitivele de injecție de grăsime de urgență sunt prelungite în consecință, iar alte conducte conexe sunt apropiate de partea prelungită a supapei. Valva de canalizare, supapa de evacuare și supapa de injecție a grăsimii sunt conectate și instalate pe sol pentru a facilita întreținerea periodică.

5. Tulpinile de valvă superioară și inferioară sunt proiectate conform standardelor API6D și ISO17292 și pot preveni electricitatea statică.

6. Când este utilizat un singur scaun de supapă cu piston în amonte și se folosește un scaun de supapă cu piston dublu în aval, supapa poate obține o funcție de blocare dublă și poate tăia mediul din amonte și în aval în același timp. Când materialul reținut în cavitatea valvei este presurizat anormal din cauza creșterii temperaturii, scaunul supapei poate elibera automat presiunea și îl poate descărca în partea din amonte.

7. Mingea supapei cu bilă de intrare electrică este fixată, iar suprafața este măcinată, lustruită și întărită. Există un rulment glisant între bilă și tulpina supapei pentru a reduce frecarea și cuplul de lucru.

8. Flanșa de conectare între supapă și actuator respectă standardele ISO 5211, cu o adaptare ridicată și înlocuire ușoară.
