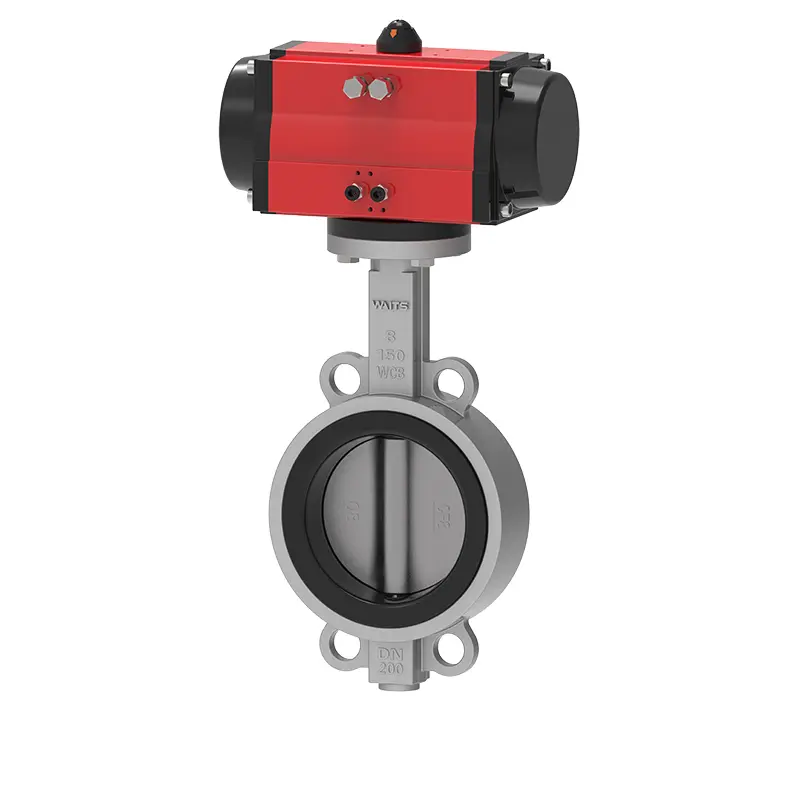

Valvă fluture cu fluturi așezate cu placă pneumatică

Waits este foarte experimentat în fabricarea valvelor pneumatice, iar supapa de fluturi așezată moale pneumatică este unul dintre produsele sale. Ne -am antrenat propria echipă profesională și avem baze de producție în Tianjin și Wenzhou, cu ofertă stabilă și prețuri competitive. Acest material de supapă de fluture pneumatic este sigur și ecologic și poate fi utilizat și în industriile legate de alimente.

Trimite o anchetă

Descriere produs

Waits Valve Pneumatic Wafer Moale Sated Butterfly Valve a făcut ajustări la designul din aspectul performanței. Prin proiectare atentă, cercetare și dezvoltare și fabricație, oferă clienților de pe piața globală cu produse mai bune și experiență de utilizare.

1. Folosiți cauciuc cu scaun cu supapă extrem de elastică

Conținutul de cauciuc al scaunului supapei EPDM este de 50%și simulăm peste 10.000 de teste de deschidere și închidere pentru a asigura stabilitatea performanței de etanșare și fără scurgeri.

Principalele proprietăți înrudite ale acestei valve sunt următoarele: Shore A duritate/grad 72 ± 3, 200%stres de tracțiune/MPA≥6, rezistență la tracțiune MPA≥15, alungire la pauză/%≥350, deformare permanentă la pauză/%≦ 10, rezistență la lacrimă/KN.

În plus, scaunul de supapă este proiectat ca o margine largă. În comparație cu scaunul cu supapă de margine îngustă, scaunul de supapă de margine largă are o suprafață de contact mai largă cu flanșa conductei, iar diametrul poate ajunge la aproape 20 mm, ceea ce are performanțe de etanșare mai bune.

2. Placa de fluture și axul supapei sunt conectate fără pini, ceea ce nu va provoca scurgeri și coroziune din cauza instalării pinilor. În plus, metoda de dezasamblare a arborelui supapei este foarte simplă, ceea ce face ușor înlocuirea scaunului supapei.

3. Corpul supapei este echipat cu un dispozitiv anti-scatrating, care este mai sigur de utilizat în conductă.

Standarde de implementare

Standard de proiectare	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Standard final	Standarde de implementare ANSI B16.1 CL. 125lb și B16.5 Cl. 150lb DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 și PN16 Ca 2129 Tabelul D și E BS 10 Tabelul D și E MSS SP44 CL. 150lb AWWA C207 150LB ISO 2531 PN6, PN10 și PN16 ISO 7005 PN6, PN10 și PN16
Inspecție și testare	API 598 ISO 5208 EN 12266
Faţă în faţă	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Flanșă de top	ISO 5211

Aplicație

Temperatura de funcționare	-45 ℃ ~+150 ℃
DIMENSIUNE	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Presiune de lucru / CWP	16BAR 10BAR
Coajă	24BAR 15BAR
Sigiliu	18Bar 10Bar
Test de aer	6Bar 6Bar
Mediu de funcționare	Procesarea chimică a sistemului de balast și santină Plante de desalinizare, platforme de foraj, apă potabilă Pulbere uscată, alimente și băuturi, plante cu gaz Industria minieră HAVC, industria hârtiei, manipularea nisipului, apa de mare, industria zahărului Apa uzată de tratare a apei tehnice termo
Metoda de conducere	Maneta Menament de viermi Electrice Pneumatică
CORP	Din fontă din oțel din oțel inoxidabil din oțel inoxidabil din oțel inoxidabil din carbon
DISC	Din fontă din oțel din oțel inoxidabil din oțel inoxidabil din oțel inoxidabil din carbon
Tulpină	2CR13 F304 F316 F51 F53 MONEL K500
SCAUN	BUNA NBR EPDM VITON PTFE HEPDM NEOPRENE HYPALON RUBBER natural

Caracteristici de performanță

1.. Valva de fluture așezată moale pneumatică este o supapă mică, ușoară, ușor de dezasamblat și reparată.

2. Structura supapei este simplă în proiectare și compactă în ansamblu. Viteza de deschidere și închidere în timpul funcționării poate ajunge la 90.

3. În timpul funcționării, cuplul este mic și mai mare de muncă.

4. În ceea ce privește performanța importantă de etanșare a supapei, efectuăm teste stricte de gaz pentru a obține scurgeri zero.

5. Ca producător profesionist, avem în vedere nevoile personalizate ale clienților. Valva de fluturi așezată moale pneumatică poate alege diferite materiale componente și este potrivit pentru o varietate de suporturi cu o gamă largă de aplicații.

6. Caracteristicile fluxului tind să fie liniare, iar performanța de ajustare este bună.

7. Prin testare, produsul poate fi deschis și închis timp de zeci de mii de ori și are o durată de viață lungă.
