Supapă cu bilă pneumatică

Waits este un producător pneumatic de valve de minge trunnion cu sediul său global în China. Putem oferi clienților de pe piața mondială o ofertă stabilă și prețuri competitive. Experiența bogată a industriei și echipa profesională ne ajută să îmbunătățim în continuare calitatea produselor și nivelurile de servicii conexe. Diferite standarde de fabricație pot fi utilizate în producție, cum ar fi API6D/ISO17292/BS5351, etc.

Trimite o anchetă

Descriere produs

Supapa cu bilă de trunnion pneumatică este o supapă cu bilă de oțel, corpul supapei este falsificat cu materiale de înaltă calitate, bila este instalată, iar flanșa din mijloc și gâtul sunt conectate prin șuruburi. În amonte și în aval de scaunul supapei sunt efecte cu piston unic, cu funcție DBB. În același timp, sigiliul dintre scaunul supapei și bilă are trei structuri: structura tradițională de etanșare moale, structura de etanșare a inelului triunghiular și structura de etanșare dură.

Standarde de implementare

Standarde de proiectare	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standarde de flanșă	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metode de conectare	Rf ， rtj, bw
Testare și acceptare	API598, 6d API, BS12569;
Lungime structurală	ASME B16.10, BS 558, BS12982, ISO 5752;
Niveluri de presiune și temperatură	ASME B16.34 、
Cerințe de protecție împotriva incendiilor	API6FA API607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103 ， NACE MR 0175

Aplicație

Dimensiune	NPS 1 ”~ 60” DN25 ~ DN1500
Interval de presiune	Clasa150 ~ 2500 PN10-PN420
Interval de temperatură	； -196 ℃ ~ +260 ℃
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Mod de conducere	Turbină, pneumatică, electrică
Corpul supapei	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, MONEL, Castings ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Mingea	Sfera ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Inel de susținere a scaunului supapei	Inel de susținere a scaunului ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Insertul scaunului de supapă	PTFE, RPTFE, NYLON, DEVLON, PEEK
Tulpina supapei	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caracteristici de performanță

1. Tulpina supapei este proiectată cu luarea în considerare pentru o posibilă funcționare necorespunzătoare, astfel încât un proiect care poate împiedica ca tulpina de supapă să apară din corpul supapei.

2. Valva cu bilă de trunion pneumatică are dispozitive automate și anti-statice, care este mai stabilă și mai sigură în situații speciale.

3. Porturile de injecție de etanșare de urgență sunt prevăzute în punctele de etanșare ale scaunului supapei și tulpina supapei. În condiții normale de etanșare, grăsimea de etanșare nu se bazează pe, dar odată ce suprafața de etanșare este deteriorată și scurgeri, grăsimea de etanșare poate fi injectată pentru reparații de urgență. Fiecare port de injecție de grăsime este echipat cu o supapă de injecție de grăsime și o supapă de control pre-creată.

4. O supapă de scurgere este instalată în partea de jos a corpului supapei pentru evacuarea și drenarea cavității valvei; O supapă de evacuare este instalată în partea de sus a corpului supapei pentru evacuarea online și curățarea cavității valvei. Supapa de scurgere și supapa de evacuare pot fi supape de izolare sau îmbinări speciale de descărcare.

5. Produsul este echipat cu o placă de conectare pentru a se potrivi cu diverse dispozitive de acționare.

6. Materialul final al supapei poate fi ajustat în funcție de gradul de material specific al conductei utilizatorului. Dacă este o supapă cu mâneci la ambele capete, lungimea mânecii poate asigura că operația de sudare la fața locului nu afectează materialul de etanșare.

7. Designul îngropat direct este adoptat. Pentru acest tip de supapă îngropată direct, tulpina de supapă trebuie prelungită în funcție de proiect pentru a facilita funcționarea la sol și pentru a se extinde de la conductă la sol pentru umplerea corespunzătoare a grăsimii, descărcarea de canalizare și dispozitivele de aerisire. Înălțimea valvei îngropate direct este oferită de client.

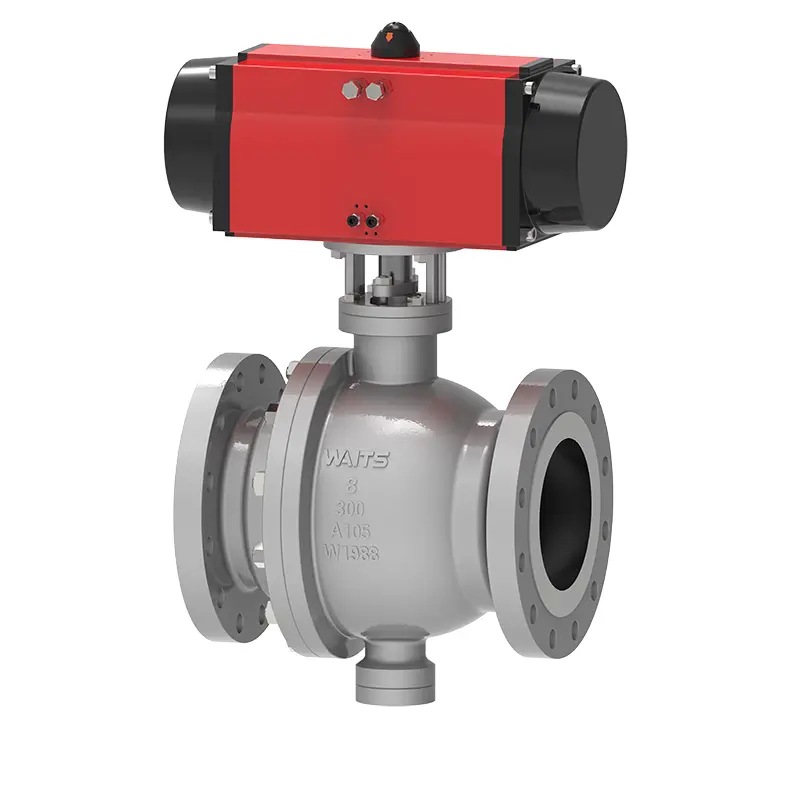

Pneumatic Trunnion Ball Valve
