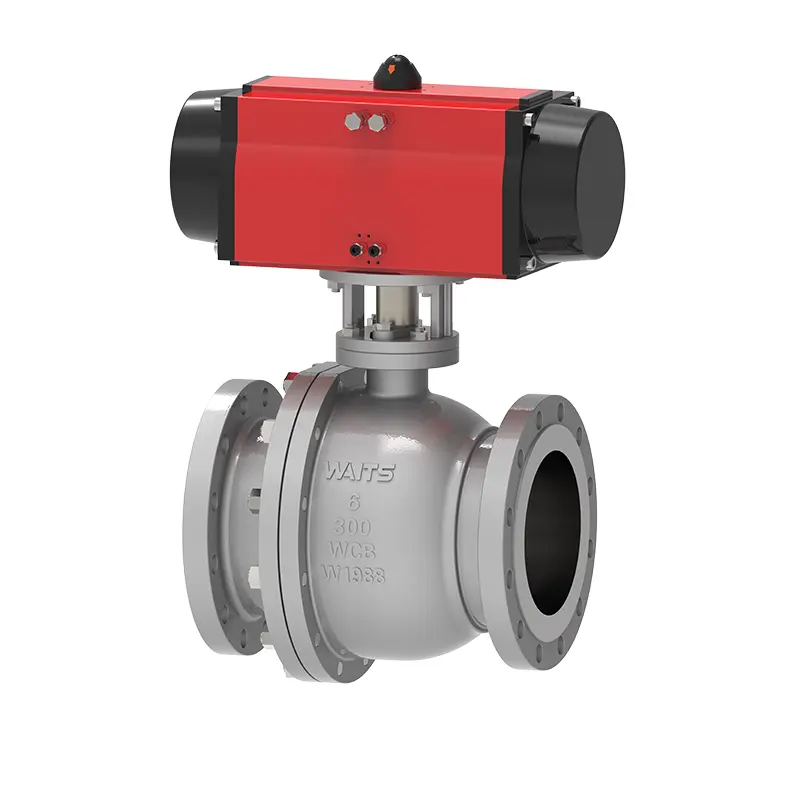

Supapă cu bilă plutitoare pneumatică

Supapa cu bilă plutitoare pneumatică este un produs de supapă pneumatică Waits, cu performanță ridicată, preț ieftin de fabrică, aprovizionare stabilă și servicii și asistență cuprinzătoare. Luăm în considerare pe deplin nevoile diferiților clienți în fabricarea supapelor și putem adopta API602/ISO17292/BS5351 și alte standarde și putem produce și accepta conform standardelor pe tot parcursul procesului pentru a asigura calitatea produsului.

Trimite o anchetă

Descriere produs

Supapa cu bilă plutitoare pneumatică respectă cerințele de proiectare ale standardului American Petroleum Institute API 608 și API 6d și standardului britanic BS 5351 și respectă standardul ASMEB16.34 al Societății Americane de Ingineri Mecanici. Este fabricat strict în conformitate cu nevoile industriei și oferă soluții de supape fiabile și durabile pentru clienții de pe piața globală.

Standarde de implementare

Standarde de proiectare	API 6D， API 608，ASME B16.34，ISO 17292，BS5351，
Standarde de flanșă	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Metode de conectare	RF, RTJ, BW
Testare și acceptare	API598 API 6D BS12569
Lungimea structurală	SME B16.10, BS 558, BS12982, ISO 5752
Niveluri de presiune și temperatură	ASME B16.34,
Cerințe de protecție împotriva incendiilor	API6FA API607
Standarde scăzute de scurgere	ISO 15848-1, API 622
Design anti-coroziune	NACE MR 0103, NACE MR 0175

Aplicație

Dimensiune	NPS 1/2” ~10” DN15~DN250
Interval de presiune	150LB–600LB, PN10–PN64
Interval de temperatură	；-29℃ ~ +200℃
Domeniu de aplicare	Apă de la robinet, canalizare, construcții, petrol, industria chimică, alimentație, medicină, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Modul de conducere	Turbina, pneumatica, electrica
Corpul supapei	Piese forjate: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Piese turnate: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
minge	Sferă: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Inel suport scaun supapă	Inel suport scaun: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserție scaun supapă	PTFE, RPTFE, nailon, Devlon, PEEK
Tija supapei	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caracteristici de performanță

1. Scaunul supapei supapei cu bilă plutitoare pneumatică este o etanșare cu buze cu performanțe bune, coeficient de frecare scăzut și cuplu de operare mic.

2. Tija supapei montată în jos poate evita zburarea sub presiune. În plus, dacă există o situație specială, cum ar fi un incendiu, acesta poate forma contact metalic cu corpul supapei pentru a se asigura că etanșarea nu este afectată de circumstanțe speciale.

3. Supapa este proiectată pentru a fi ignifugă și antistatică.

4. Mânerul are funcția de a indica starea comutatorului, iar tija supapei cu cap plat și mânerul nu vor fi aliniate greșit.

5. Pentru a preveni funcționarea greșită, pozițiile complet deschise și complet închise ale supapei sunt echipate cu găuri de blocare, ceea ce este mai sigur și mai convenabil.

6. Mărimea totală a supapei este relativ mică, iar greutatea este relativ ușoară. Poate fi folosit pentru operare frecventă și se deschide și se închide rapid. Nu este restricționat de direcție în timpul instalării și utilizării, cu rezistență mică la fluid, fără vibrații și zgomot redus.

Pneumatic Floating Ball Valve
