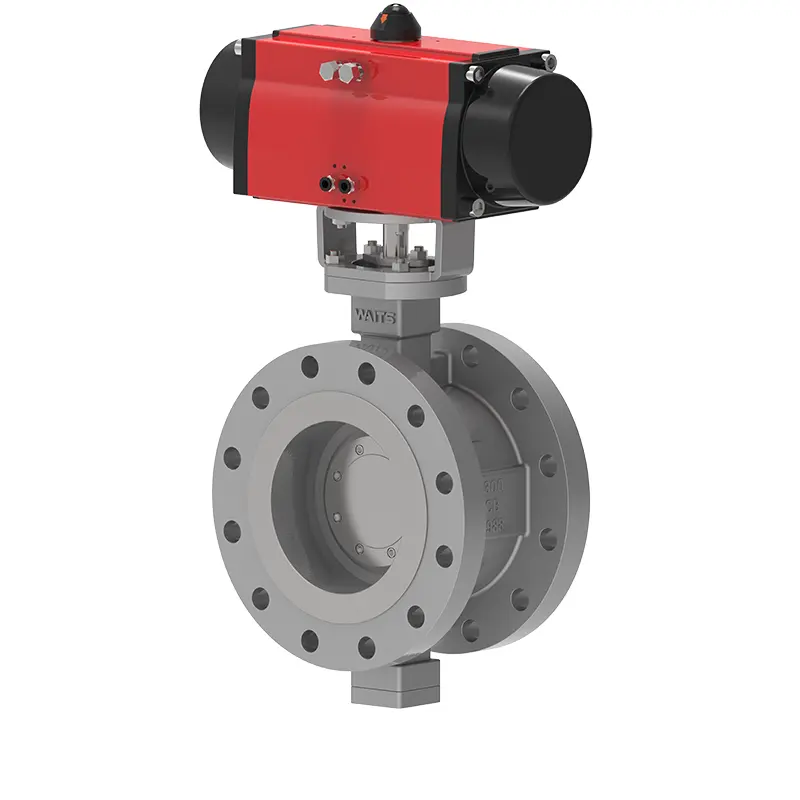

Supapă cu fluturi așezate din metal cu flanșă pneumatică

Căutați supapă de fluturi așezată din metal cu flanșă pneumatică? Atunci de ce să nu alegi așteptarea! Suntem un mare producător de valve cu sediul global în Wenzhou, China, integrând proiectarea, producția și vânzările și capabili să vă oferim servicii cuprinzătoare și asistență profesională. Această supapă poate fi utilizată într -o varietate de industrii, inclusiv, dar fără a se limita la oțel, electricitate, petrol, inginerie de drenaj etc.

Trimite o anchetă

Descriere produs

Valva de fluture așezată din metal cu flanșă pneumatică este o supapă care este foarte sofisticată de la selecția materiilor prime până la proiectarea și fabricarea. Este o supapă de economisire a energiei, cu o viață de serviciu relativ lungă. Valva este compusă din componente principale, cum ar fi corpul valvei, placa de fluture, inelul de etanșare, mecanismul de transmisie, etc. Adoptează proiectarea principiului excentric bidimensional sau tridimensională și aplică noi tehnologii de procesare, cum ar fi etanșarea elastică sau etanșarea multi-straturi.

În ceea ce privește performanța, această supapă de fluture are un cuplu de funcționare mic, rezistență la coroziune, rezistență la temperatură ridicată, rezistență la uzură, adaptabilitate la diferite tipuri de medii, performanță fiabilă generală, mai eficientă și mai convenabilă.

Standarde de implementare

Standarde de proiectare	API 609, AWWA C504 ， AIN 593
Standarde de flanșă	ASME B 16.5, ASME B16.47, IN
Metode de conectare	RF,
Testare și acceptare	API 598 、 EN 12266-1, ISO 5208
Lungime structurală	API 609, IMM B16.10 ， și 558, ISO 5752
Niveluri de presiune și temperatură	ASME B16.34 、
Standarde scăzute de scurgere	ISO 15848-1, API 622
Proiectare anti-coroziune	NACE MR 0103 ， NACE MR 0175

Aplicație

Dimensiune	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Interval de presiune	CL150 ~ CL1500 PN6 ~ PN250
Interval de temperatură	； -196 ° C ~ +600 ° C.
Gama de aplicații	Apă de la robinet, canalizare, construcții, petrol, industrie chimică, alimente, medicamente, textile, electricitate, construcții navale, metalurgie, sistem energetic etc.
Mod de conducere	Turbină, pneumatică, electrică
Corpul supapei	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Placă de supapă	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Scaunul supapei	13CR/SS304/SS316/+GRAFITE+PTFE+STL
Tulpina supapei	F6A, F304, F316, 17-4PH, F51, F53, MONEL K500 ...
NUTĂ DE STEPT	Aliaj de cupru
Ambalare	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici de performanță

1.. Valva de fluture așezată din metal cu flanșă pneumatică este relativ mică și ușoară, flexibilă și economisind forța de muncă pentru a funcționa.

2. Valva este implementată strict în conformitate cu diverse standarde, încercând performanțele de etanșare fiabile.

3. În principala performanță funcțională, caracteristicile fluxului sunt bune, asigurând funcția principală de ajustare.

4. Principiul excentric este aplicat proiectării, iar suprafața de etanșare este aproape zero uzură.

5. Are o gamă largă de aplicații și poate fi utilizată în diferite industrii. Se poate adapta la conductele diferitelor condiții de muncă, cum ar fi temperaturi diferite, note și coroziune. Principalele medii care pot fi utilizate includ apă, abur, petrol, aer, gaz etc.

6. Corpul supapei și scaunul supapei supapei sunt piese de conectare, iar stratul de suprafață de etanșare este confecționat din material din aliaj rezistent la căldură și rezistent la coroziune.

7. În ceea ce privește principiul trei-eccentric al valvei, linia centrală a arborelui se abate de la linia centrală a suprafeței de etanșare, linia centrală a arborelui se abate ușor de la linia centrală a conductei, iar linia centrală a suprafeței de etanșare a corpului (conul oblic) formează un unghi cu linia centrală a conductei.

8. Există mai multe straturi de inele de etanșare fixate pe placa de supapă, care sunt tolerante la temperaturi ridicate și nu au frecare la deschidere și închidere. Când este închis, pe măsură ce cuplul mecanismului de transmisie crește, sigiliul este compensat. Aplicarea foilor de metal moale și dură laminate poate asigura, de asemenea, că etanșarea valvei nu este afectată de temperatură și schimbările de mediu.
