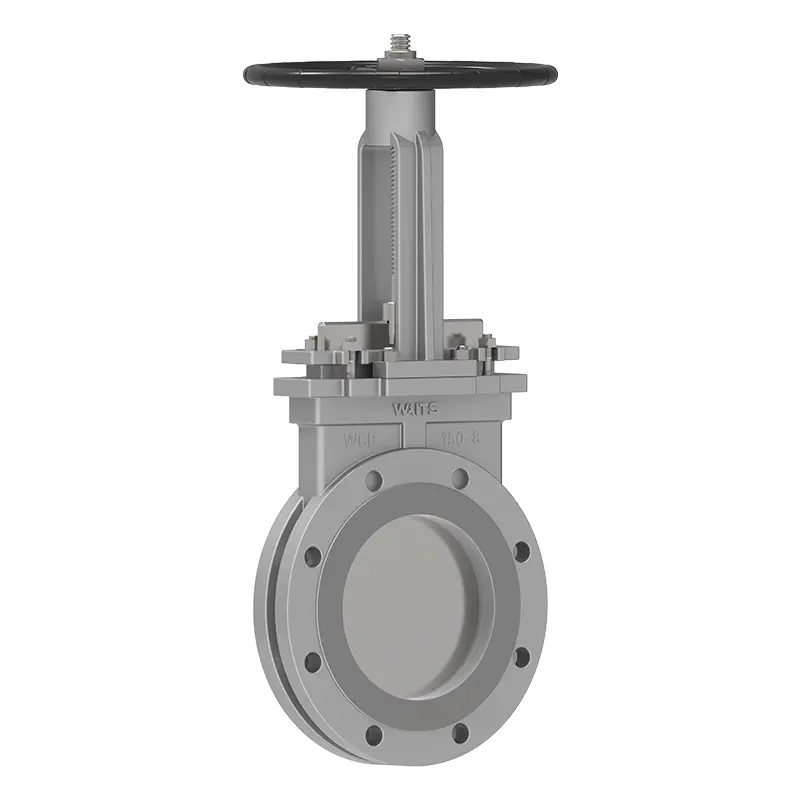

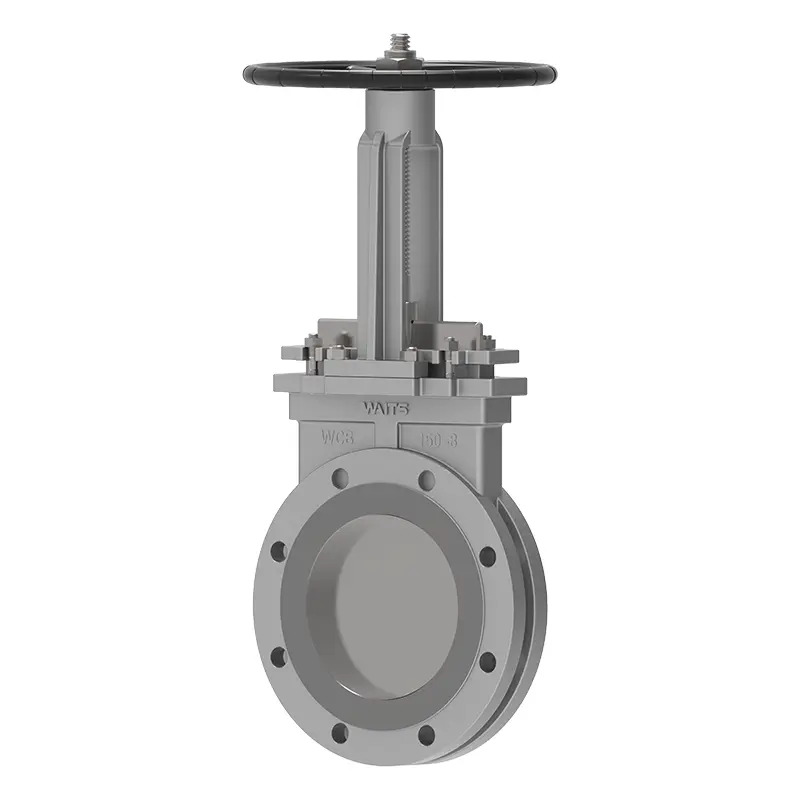

Supapă de poartă cu cuțit circular

Valva de poartă circulară a cuțitului Waits Valve este proiectată pentru sistemele de conducte industriale, iar poarta sa rotundă unică oferă o închidere fiabilă și un control neted al debitului. Este utilizat pe scară largă în diferite industrii, în special în zonele care necesită etanșare ridicată și întreținere scăzută.

Trimite o anchetă

Descriere produs

Supapa Waits Valve de cuțit circular de înaltă calitate este potrivită pentru reciclarea aplicațiilor, cu o cale de curgere complet rotundă, fără caneluri sau depresiuni, pentru a preveni acumularea și înfundarea mediilor, cum ar fi colectorul de gunoi sau colectorul de granulație al unui pulper, curățător de înaltă densitate (HDC) sau ca o ieșire siloz pentru materiale solide. Este deosebit de potrivit pentru aplicațiile de control al fluidelor care implică particule, fibre sau suspensii. Unele modele sunt echipate cu o margine conică rezistentă la uzură sau un racper la intrare pentru a gestiona mai bine media extrem de abrazivă. Corpul de supapă din două piese are o intrare rotundă și o priză pătrată (mai mare decât intrarea) pentru a preveni eficient blocajele mediilor.

Standarde de implementare Valva de poartă cu cuțit-circular
Standarde de proiectare	API600, DIN3352, EN1074
Standard de flanșă	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Conexiune	Rf, ff, rtj
Acceptarea testelor	FIRE 598 EN12266
Lungimea structurii	API6D/ASME B16.10/EN558
Evaluări de presiune și temperatură	ASME B16.34
Test de incendiu	BS 6755‌
Standard scăzut de scurgere	API 622
Design anti-înfundare	MSS-SP-81‌
Aplicație-circular Valve de poartă cu cuțit-circular‌‌
Dimensiune	‌Dn50 ~ dn1000
Interval de presiune	PN1.0?
Interval de temperatură	-20 ℃ 425 ℃‌
Aplicație	Descărcare de cenușă, tratarea apelor uzate industriale, prepararea hârtiei și transportul suspensiei, sistem de descărcare de zgură la temperatură ridicată
Mod de conducere	Manual de sprijin, electric, pneumatic, hidraulic etc.
Corpul supapei/capacul supapei	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Poartă	Intrări: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Suprafața de sigilare	Cauciuc, PTFE, etanșare din oțel inoxidabil, carbură
Tulpina supapei	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Tijă	Grafit flexibil, ambalaj de azbest grafit, politetrafluoroetilenă ...

Caracteristici:

1. Corpul supapei:

Valva de poartă a cuțitului circular are un design de gheare în partea de jos a portului supapei pentru a ține poarta, mai degrabă decât o canelură, eliminând potențialul de blocare atunci când supapa este închisă.

2. Poarta:

Grosimea porții poate fi crescută pentru a rezista la presiuni mai mari.

Ambele părți ale suprafeței porții sunt lustruite pentru a reduce înfundarea.

3. Scaun:

Retractorul scaunului acoperă partea scaunului pentru a împiedica spălarea scaunului prin fluxul direct de apă.

Scaunul de preîncărcare este reglabil pentru a satisface diferite niveluri de etanșare și pentru a compensa uzura normală a scaunului.
